Siemens SIPART PS2 Compact Operating Instructions

SIPART PS2 (6DR5...)
A5E03436620-06, 04/2015
59
1.4 Plaques signalétiques

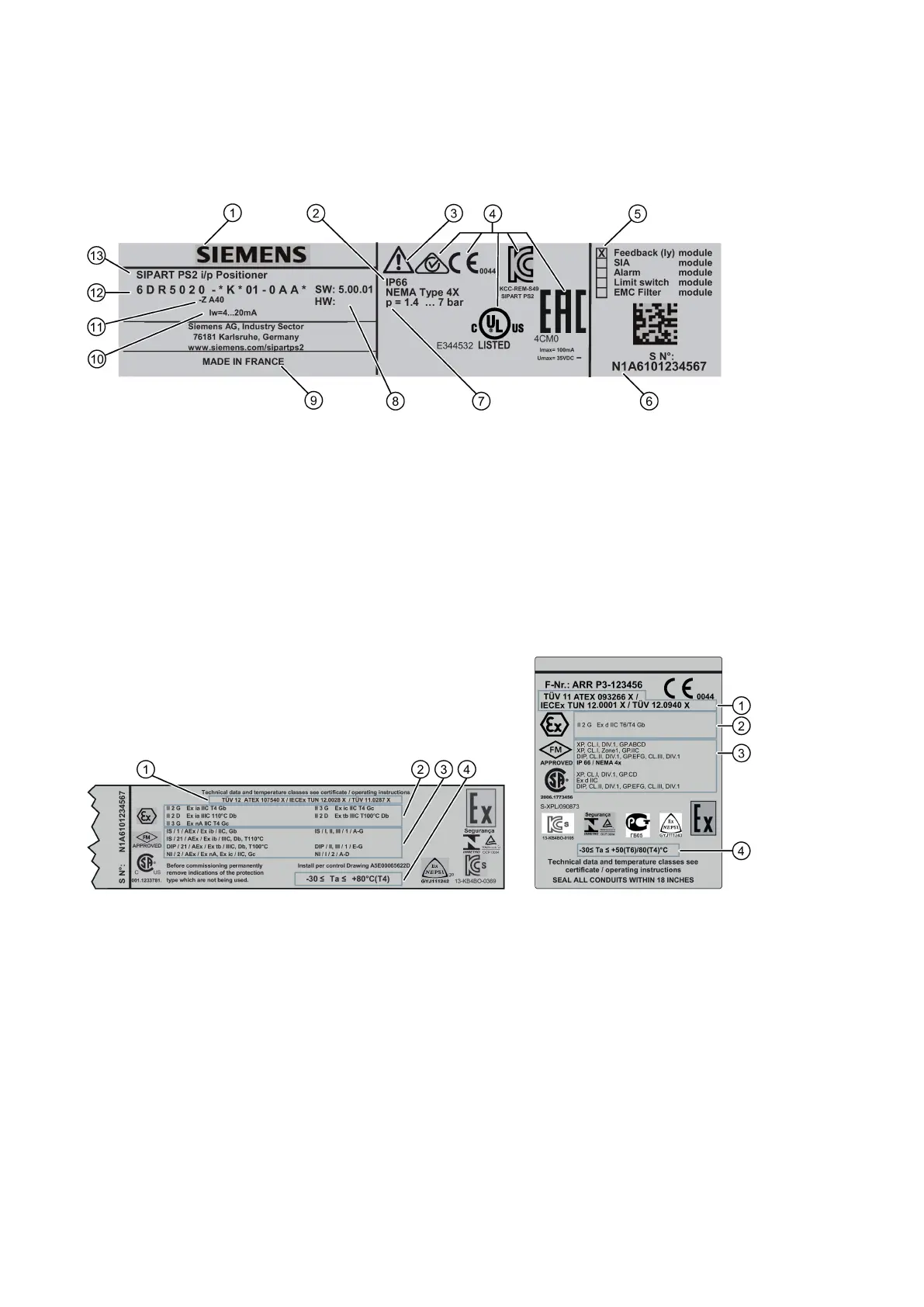

Structure plaque signalétique
①
Constructeur
⑧
Version du logiciel/Version du matériel
②
Degré de protection
⑨
Lieu de fabrication
③
Respecter les instructions de service
⑩
Energie auxiliaire
④
Conformité aux directives nationales
⑪
Suffixe de référence (réf. abrégée)
⑤
Module optionnel intégré
⑫
N° d'article
⑥
Numéro de fabrication
⑬
Nom du produit
⑦
Energie auxiliaire (alimentation d'air PZ)
Figure 1-1 Structure de la plaque signalétique, exemple
Structure de la plaque signalétique Ex
①
Homologations
③
Marquage FM/CSA pour la zone à risque
d'explosion
②
Marquage ATEX/IECEx pour zone à risque
d'explosion
④
Température ambiante admissible pour la zone à
risque d'explosion de la classe de température
correspondante
Figure 1-2 Structure de la plaque signalétique Ex, exemple

Siemens SIPART PS2 Specifications

General

Supply Pressure	1.4 to 7 bar (20 to 100 psi)
Enclosure Rating	IP66/NEMA 4X
Communication Protocols	HART, PROFIBUS PA, FOUNDATION Fieldbus
Output Pressure	0 to 100% of supply pressure
Hazardous Area Certification	ATEX, IECEx, FM, CSA
Type	Electropneumatic
Input Signal	4-20 mA
Rotation Angle	30° to 90°
Operating Temperature	-40°C to +80°C
Mounting	Linear and rotary actuators
Air Consumption	Typically less than 0.1 kg/h
