Siemens SIPART PS2 - Raccordement Électrique

SIPART PS2 (6DR5...)
A5E03436620-06, 04/2015
73
4.2 Raccordement électrique
4.2.1 Appareil 6DR5..0/1/2/3-0N ou 6DR5..5-0E
4.2.1.1 Electronique de base avec et sans HART

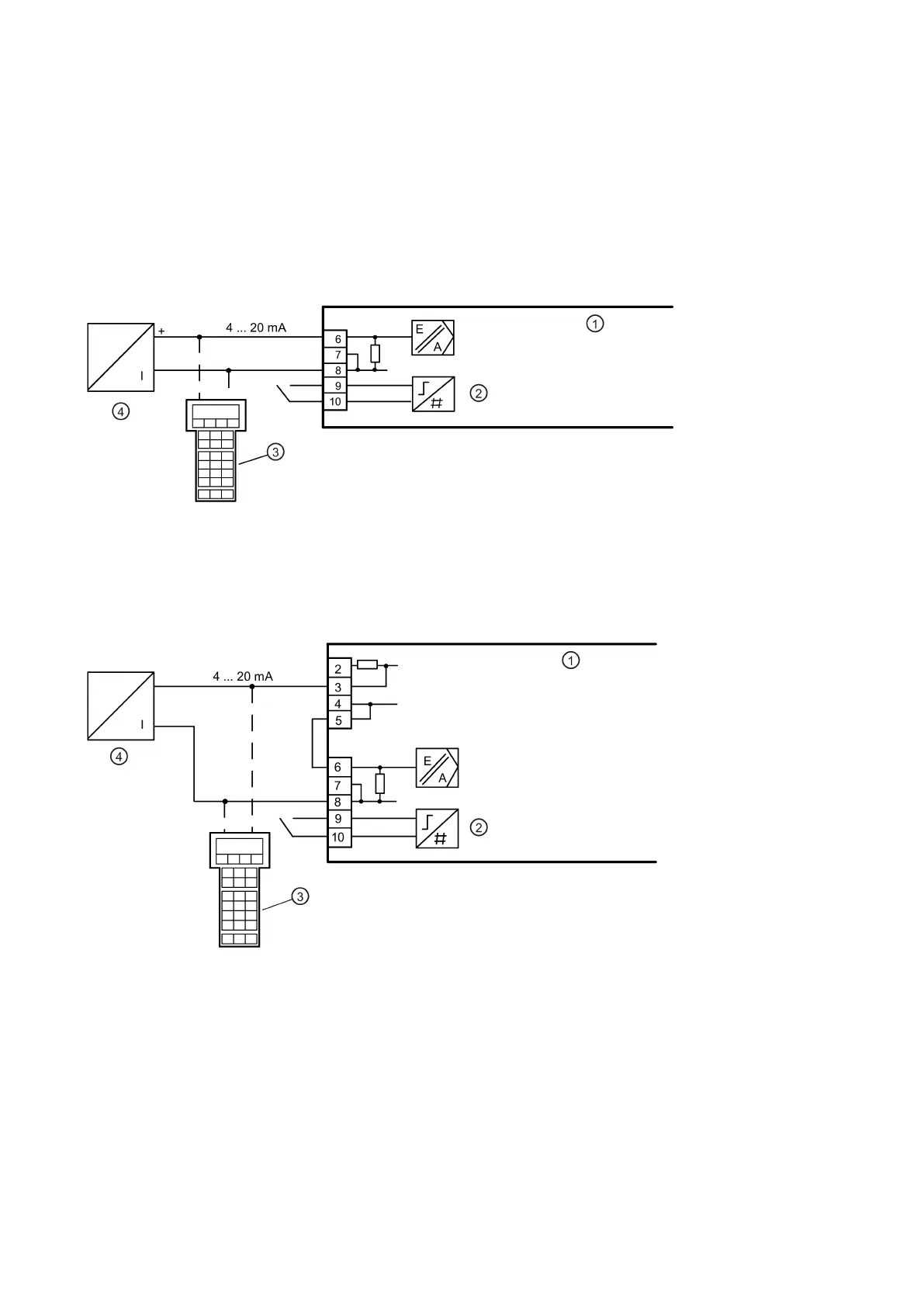

Schéma de raccordement pour numéros de référence 6DR50.0/1/2/3-0N; 6DR50.5-0E; 6DR51.0/1/2/3-0N; 6DR51.5-0E
HART-Communicator uniquement pour 6DR51.0/1/2/3-0N et 6DR51.5-0E
①
Electronique de base
③
HART-Communicator
②
Entrée TOR 1
④
Source de signal
Figure 4-1 Version 2 conducteursSchéma de raccordement pour numéros de référence 6DR52.0/1/2/3-0N ; 6DR52.5-
0E ; 6DR53.0/1/2/3-0N ; 6DR53.5-0E
HART-Communicator uniquement pour 6DR52.0/1/2/3-0N et 6DR52.5-0E
①
Electronique de base
③
HART-Communicator
②
Entrée TOR 1
④
Source de signal
Figure 4-2 Version à 2 / 3 / 4 conducteurs, avec raccordement 2 conducteurs
