SIPART PS2 (6DR5...)
74 A5E03436620-06, 04/2015

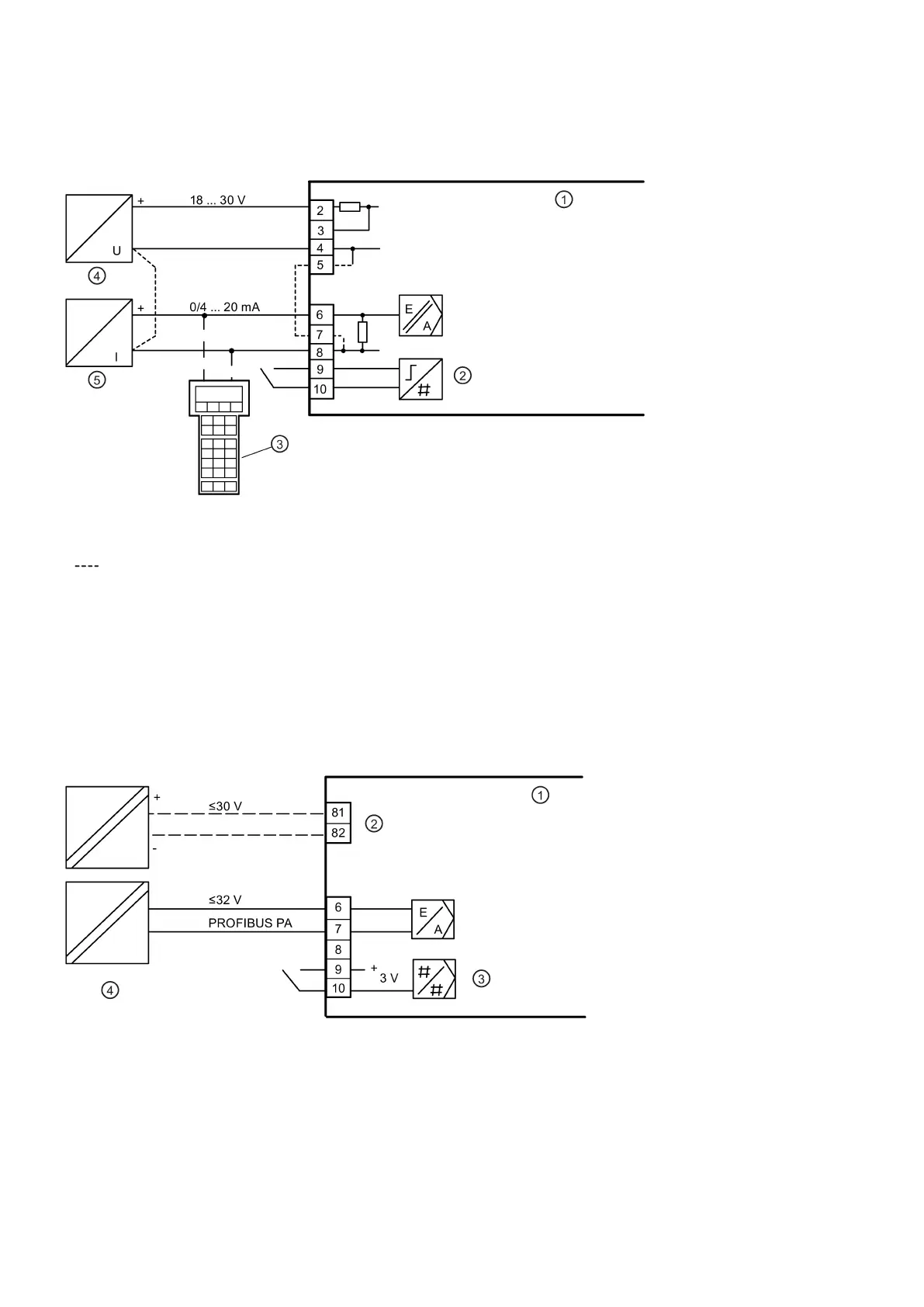

Schéma de raccordement pour numéros de référence 6DR52.0/1/2/3-0N ; 6DR52.5-0E ; 6DR53.0/1/2/3-0N ; 6DR53.5-0E
HART-Communicator uniquement pour 6DR52.0/1/2/3-0N et 6DR52.5-0E
Electronique de base
Source d'alimentation
Entrée TOR 1
Source de signal
HART-Communicator
Lignes en pointillé : uniquement pour connexion trois fils
Figure 4-3 Version à 2 / 3 / 4 conducteurs, avec raccordement 3 / 4 conducteurs
Splitrange
Vous trouverez plus d'informations sur le fonctionnement "Split-Range" dans les instructions de service du modèle de votre
appareil.
4.2.1.2 Electronique de base PROFIBUS PA
Schéma de raccordement pour les numéros d'article 6DR55.0/1/2/3-0N et 6DR55.5-0E
Electronique de base
Entrée TOR 1
Entrée : Coupure de sécurité
Source d'alimentation
Figure 4-4 Version 2 fils avec PROFIBUS PA

Table of Contents

Other manuals for Siemens SIPART PS2

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Siemens SIPART PS2 and is the answer not in the manual?

Siemens SIPART PS2 Specifications

General IconGeneral
Supply Pressure1.4 to 7 bar (20 to 100 psi)
Enclosure RatingIP66/NEMA 4X
Communication ProtocolsHART, PROFIBUS PA, FOUNDATION Fieldbus
Output Pressure0 to 100% of supply pressure
Hazardous Area CertificationATEX, IECEx, FM, CSA
TypeElectropneumatic
Input Signal4-20 mA
Rotation Angle30° to 90°
Operating Temperature-40°C to +80°C
MountingLinear and rotary actuators
Air ConsumptionTypically less than 0.1 kg/h
