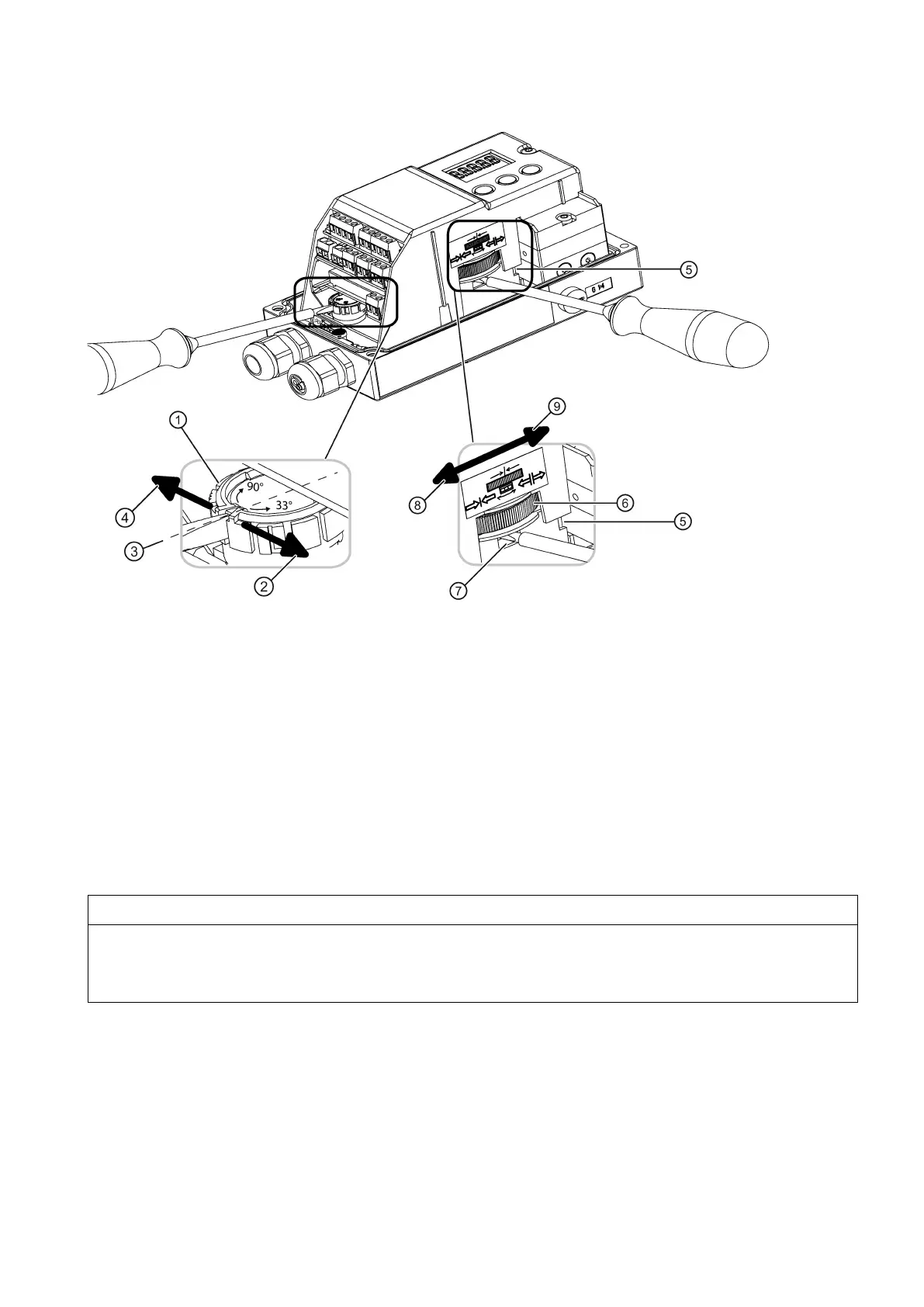

Système de blocage de transmission
Bloquer la transmission par engrenages sur 33°
Système de blocage de l'accouplement à friction
Bloquer l'accouplement à friction
Bloquer la transmission par engrenages sur 90°
Libérer l'accouplement à friction
Commutateur de transmission par engrenages
Figure 3-2 Blocage de l'accouplement à fiction et de la transmission par engrenages
Condition préalable
● Le positionneur est monté.
● Vous savez si la transmission par engrenages doit être sur 33° ou sur 90°.
● Le positionneur a été mis en service avec succès, c'est-à-dire que l'initialisation a renvoyé la valeur "FINISH".
Procédure
Ce qui suit est valable pour le modèle d'appareil à "boîtier antidéflagrant" :
• L'axe du positionneur est doté d'un accouplement à friction situé à l'extérieur. Déplacez la plage de travail par le biais
de cet accouplement à friction.
•
S'il s'agit d'un boîtier antidéflagrant, n'ouvrez pas le boîtier du positionneur dans une atmosphère inflammable.
Procédez comme suit pour bloquer le réglage obtenu grâce à l'initialisation :
1. Assurez-vous que le système de blocage d'appareil ① est en position neutre ③. La position neutre est comprise entre
33° et 90°.
2. Vérifiez que le commutateur de transmission par engrenages
⑤ est dans la position correcte.
