4.3.2 Raccordement pneumatique pour 6DR5..5-0E...
Montage
Les raccordements pneumatiques se situent sur le côté droit du positionneur.
①
Etranglement Y2
*)
⑤
Pression de réglage Y1
②
Etranglement Y1
⑥
Evacuation d'air
③
Pression de réglage Y2
*)
⑦
Ventilation du boîtier (2x)
④
Arrivée d'air PZ
*) Pour les servomoteurs à effet double

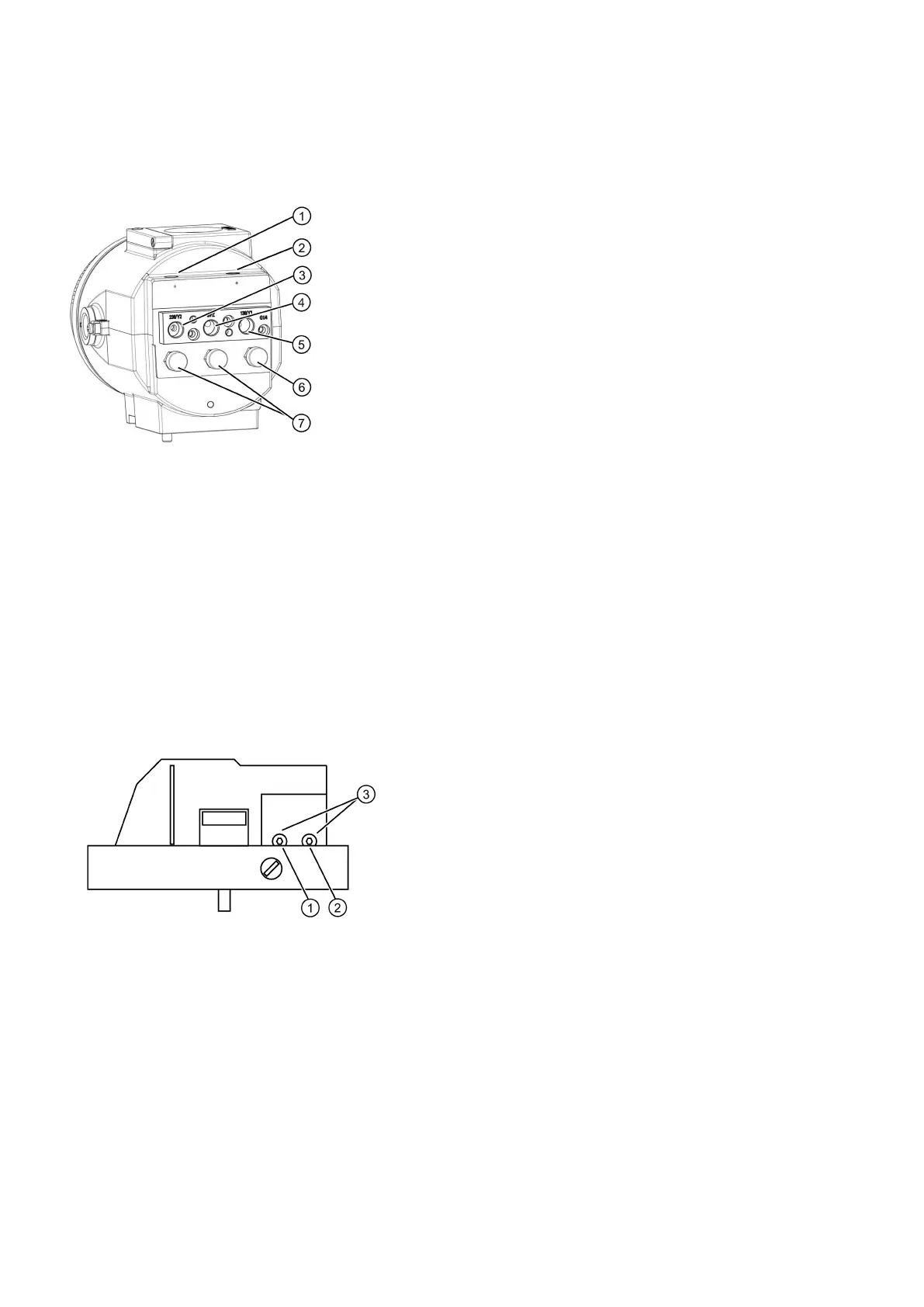

Figure 4-12 Raccordement pneumatique dans un boîtier antidéflagrant
4.4 Etranglements
● Pour atteindre des durées de réglage T > 1,5 s pour les petits servomoteurs, réduisez la puissance de l'air. Utilisez à cet
effet les étranglements Y1
① et Y2 ②.
● Ils réduisent la puissance de l'air en tournant vers la droite jusqu'à le bloquer complètement.
● Pour régler les étranglements, il est recommandé de les fermer puis de les ouvrir lentement.
● Veillez à ce que les deux étranglements soient réglés à peu près de la même façon dans le cas des vannes à effet
double.
①
Etranglement Y1
②
Etranglement Y2, modèle d'appareil pour servomoteurs à double effet uniquement
③
Vis à six pans creux 2,5 mm
Figure 4-13 Etranglements

Siemens SIPART PS2 Specifications

General

Supply Pressure	1.4 to 7 bar (20 to 100 psi)
Enclosure Rating	IP66/NEMA 4X
Communication Protocols	HART, PROFIBUS PA, FOUNDATION Fieldbus
Output Pressure	0 to 100% of supply pressure
Hazardous Area Certification	ATEX, IECEx, FM, CSA
Type	Electropneumatic
Input Signal	4-20 mA
Rotation Angle	30° to 90°
Operating Temperature	-40°C to +80°C
Mounting	Linear and rotary actuators
Air Consumption	Typically less than 0.1 kg/h
