SIPART PS2 (6DR5...)
A5E03436620-06, 04/2015
87
Réglage du servomoteur
1. Vérifiez la bonne mobilité des pièces mécaniques dans toute la plage de réglage. Déplacez à cet effet le servomoteur à
l'aide des touches
ou jusqu'aux positions finales.
Remarque
Position finale
Appuyer simultanément sur les touches
et vous permet d'atteindre ces positions finales plus rapidement.
2. Déplacez maintenant le servomoteur jusqu'à la position horizontale du levier.
3. Une valeur comprise entre "P48.0" et "P52.0" apparaît à l'écran.
4. Si une valeur non comprise dans cette plage apparaît à l'écran, vous devez déplacer l'accouplement à friction. Déplacez
l'accouplement à friction jusqu'à l'obtention d'une valeur comprise entre "P48.0" et "P52.0". Plus la valeur est proche de
"P50.0" , plus la précision avec laquelle le positionneur détermine la course est élevée.
Remarque
Les remarques suivantes valent pour les modèles d'appareil dotés d'un boîtier antidéflagrant :
L'accouplement à friction intérieur est fixé. Ne déplacez donc que l'accouplement à friction extérieur.
5.6.2 Initialisation automatique de servomoteurs à translation
Conditions requises
Les conditions préalables suivantes doivent être satisfaites avant que vous ne puissiez activer l'initialisation automatique :
1. La tige de commande peut être complètement déplacée.
2. La tige de commande se trouve dans une position moyenne une fois le processus achevé.
Initialisation automatique du servomoteur à translation
Remarque
Interrompre une initialisation
Il est possible d'interrompre à tout moment une initialisation en co
urs. Appuyez à cet effet sur la touche . Les réglages
effectués jusqu'ici restent inchangés.
Les paramètres reprennent les valeurs d'usine uniquement si vous avez explicitement activé
les réglages Preset dans le

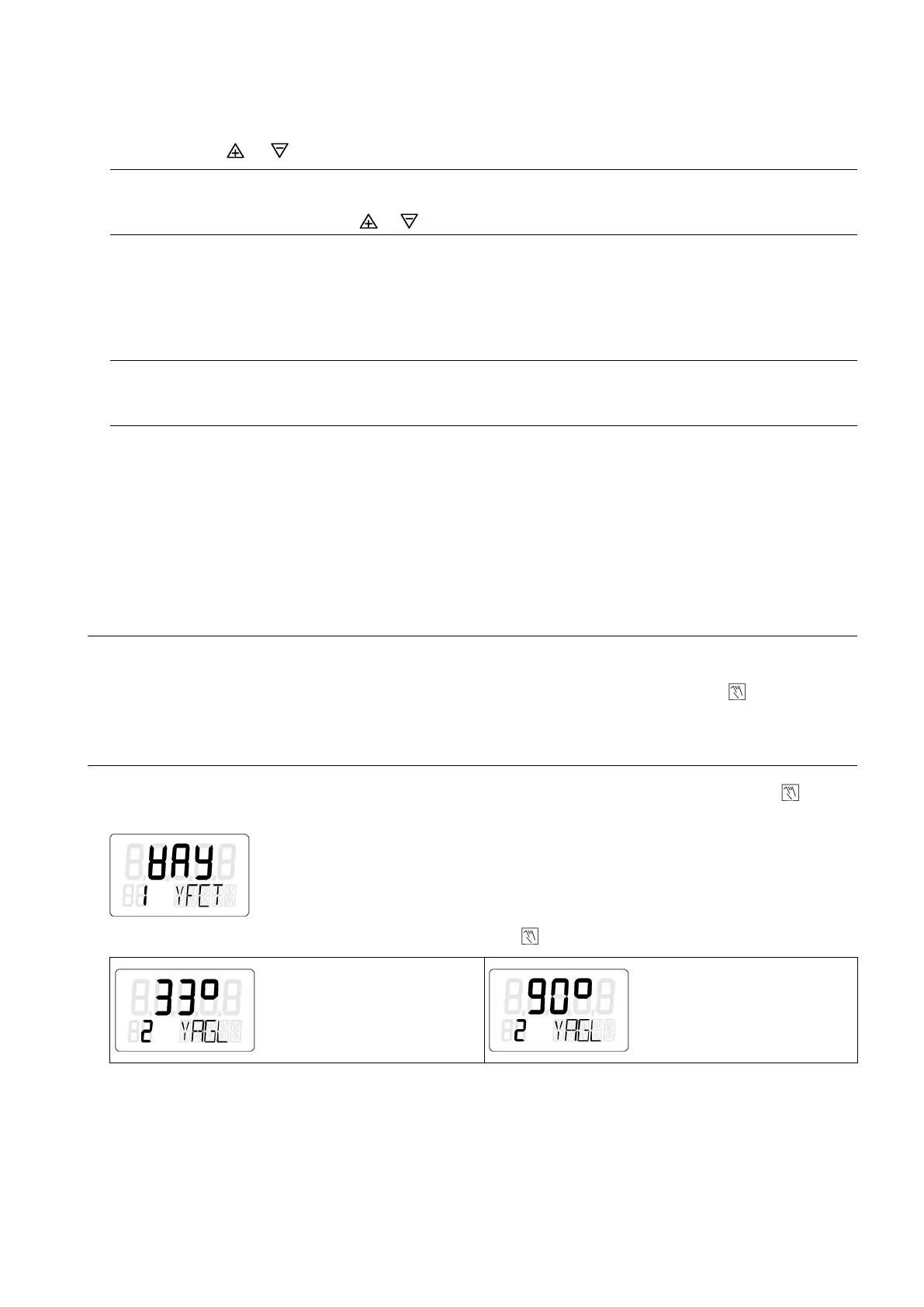

1. Passez au mode de fonctionnement "Configuration". Appuyez à cet effet au moins 5 secondes sur la touche . L'écran
affiche ce qui suit :
2. Appelez le paramètre "2.YAGL". Appuyez à cet effet sur la touche . Selon le paramétrage, l'écran affiche ce qui suit :
3. Vérifiez si la valeur affichée dans le paramètre "2.YAGL" correspond au paramétrage du commutateur de transmission
par engrenages. Corrigez le cas échéant le réglage du commutateur de transmission par engrenages et attribuez-lui la
valeur 33° ou 90°.
