VORSICHT
Fehlerhafter Anbau
Um die Stellung des Antriebs korrekt zu messen, muss ein Abstand von 3 mm zwischen Magnet und Anbaukonsole
eingehalten werden. Wenn dieser Abstand nicht eingehalten wird, dann können die übermittelten Werte fehlerhaft sein.
● Halten Sie einen Abstand zwischen Oberkante Magnet
⑥ und Oberkante Anbaukonsole ① von 3 mm ein.
Beschreibung
D
D
s

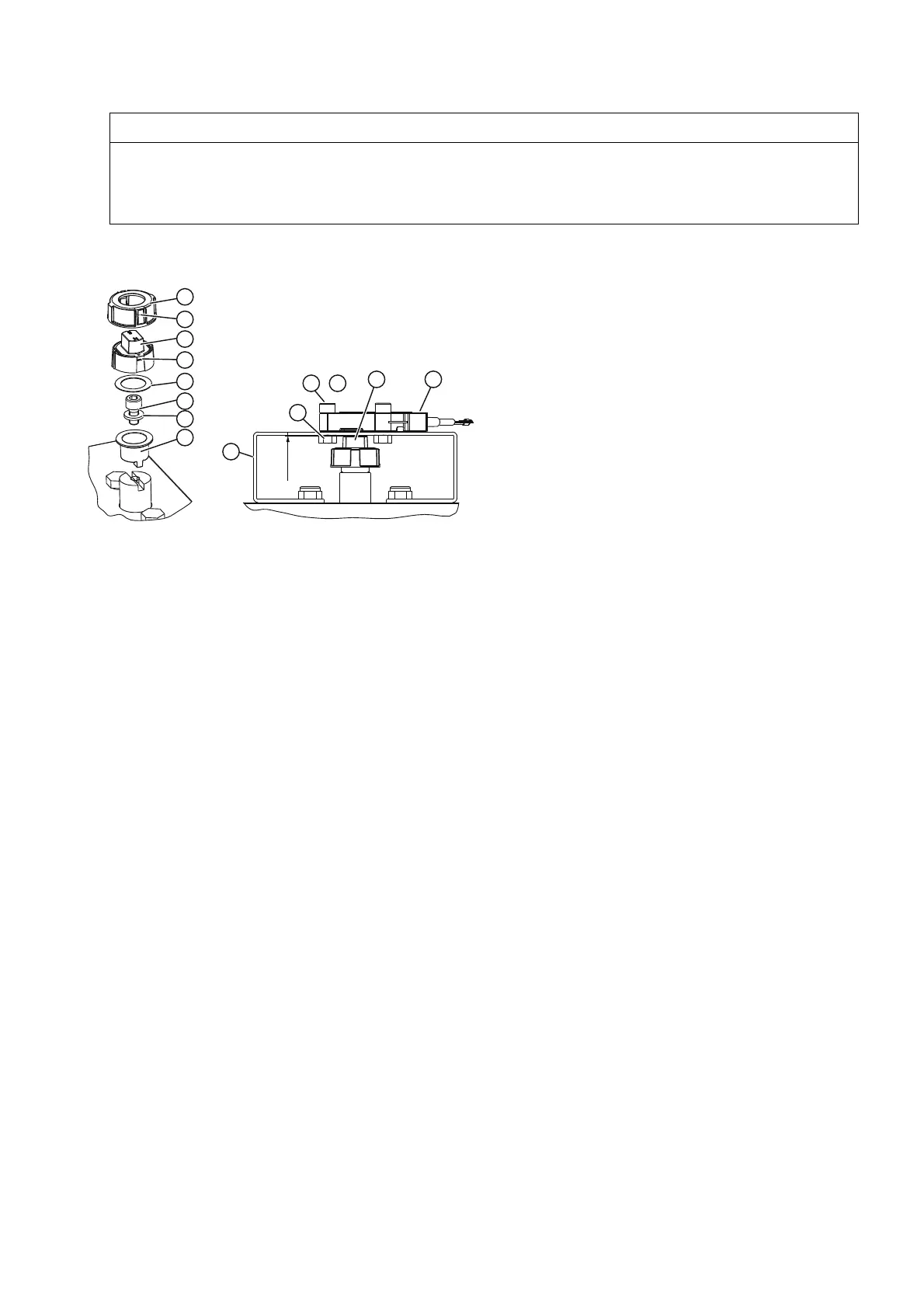

① Anbaukonsole ⑥a Haken
② Magnethalter ⑦ Spannring
③ Scheibe ⑦a Federelement
④ Innensechskantschraube M6x12 ⑧ Sechskantmutter
⑤ Kunststoffscheibe ⑨ Innensechskantschraube M6x25
⑥ Magnet ⑩ Non Contacting Sensor (NCS)
Bild 4-1 Anbau an Schwenkantrieb
Vorgehensweise bei Schwenkantrieb nach VDI/VDE 3845
1. Stecken Sie den Magnethalter
② auf den Wellenstumpf des Schwenkantriebs.
2. Befestigen Sie den Magnethalter mit einer Innensechskantschraube
④ und einer Scheibe ③ am Wellenstumpf.
3. Legen Sie die Kunststoffscheibe
⑤ in den Magnet ⑥ und schnappen Sie den Magnet ⑥ auf den Magnethalter ②. Der
Magnet ist jetzt leicht auf dem Magnethalter drehbar.
4. Schieben Sie den Spannring ⑦ über den Magnet ⑥. Achten Sie darauf, dass die Federelemente ⑦(a) den Haken
⑥(a) an dem Magnet gegenüberstehen und einrasten. Spannring und Magnet lassen sich jetzt nur noch schwer
verdrehen.
5. Schrauben Sie den NCS ⑩ mit der Sechskantmutter ⑧ und der Scheibe ③ auf der Anbaukonsole ① fest. Wenn der
NCS vollständig angebaut ist, dann ist der Abstand zwischen Oberkante Magnet
⑥ und Oberkante Anbaukonsole ①
automatisch auf 3 mm eingestellt.
Vorgehensweise bei Schwenkantrieb mit herstellerspezifischer Schnittstelle
1. Schritte 1 bis 4 wie oben.
2. Stellen Sie einen Abstand zwischen Oberkante Magnet ⑥ und Oberkante Anbaukonsole ① von 3 mm her. Verlängern
Sie hierfür den Wellenstumpf oder fügen Sie Unterlegscheiben unter das NCS-Gehäuse hinzu.
Verweis
Lieferumfang finden Sie im Kapitel "Lieferumfang NCS für Schwenkantrieb (Seite 16)".
SIPART PS2 Non Contacting Sensor (NCS)
A5E00097485-07, 01/2012
7
