4.2 NCS an Schubantrieb bis 14 mm (0.55 inch) anbauen
Voraussetzung
1. Ein im Stellungsregler eingebautes EMV-Filtermodul.
2. Einen NCS-Sensor für Schubantriebe bis 14 mm (0.55 inch) 6DR4004-.N.20.
3. Schubantrieb mit Schnittstelle nach NAMUR. Hierzu ist ein individueller Anbau notwendig. Als Basis für den Anbau kann
ein NAMUR-Anbauwinkel verwendet werden. In dem nachfolgenden Bild wird der Anbau mit einem NAMUR-
Anbauwinkel dargestellt.
Oder
Schubantrieb ohne Schnittstelle nach NAMUR mit individueller Anbaulösung.
Beschreibung
s
s
$
%&
Maße in mm
A Anbau an Laterne mit Rippe
② Anbaublech für Non Contacting Sensor (NCS) -
individuelle Lösung, nicht im Lieferumfang enthalten
B Anbau an Laterne mit ebener Fläche
③ Non Contacting Sensor (NCS)
C Anbau an Laterne mit Säulen ④ Magnet
① NAMUR-Anbauwinkel IEC 60534 - nicht im
Lieferumfang enthalten
⑤ Anbauwinkel für Magnet - individuelle Lösung, nicht im
Lieferumfang enthalten

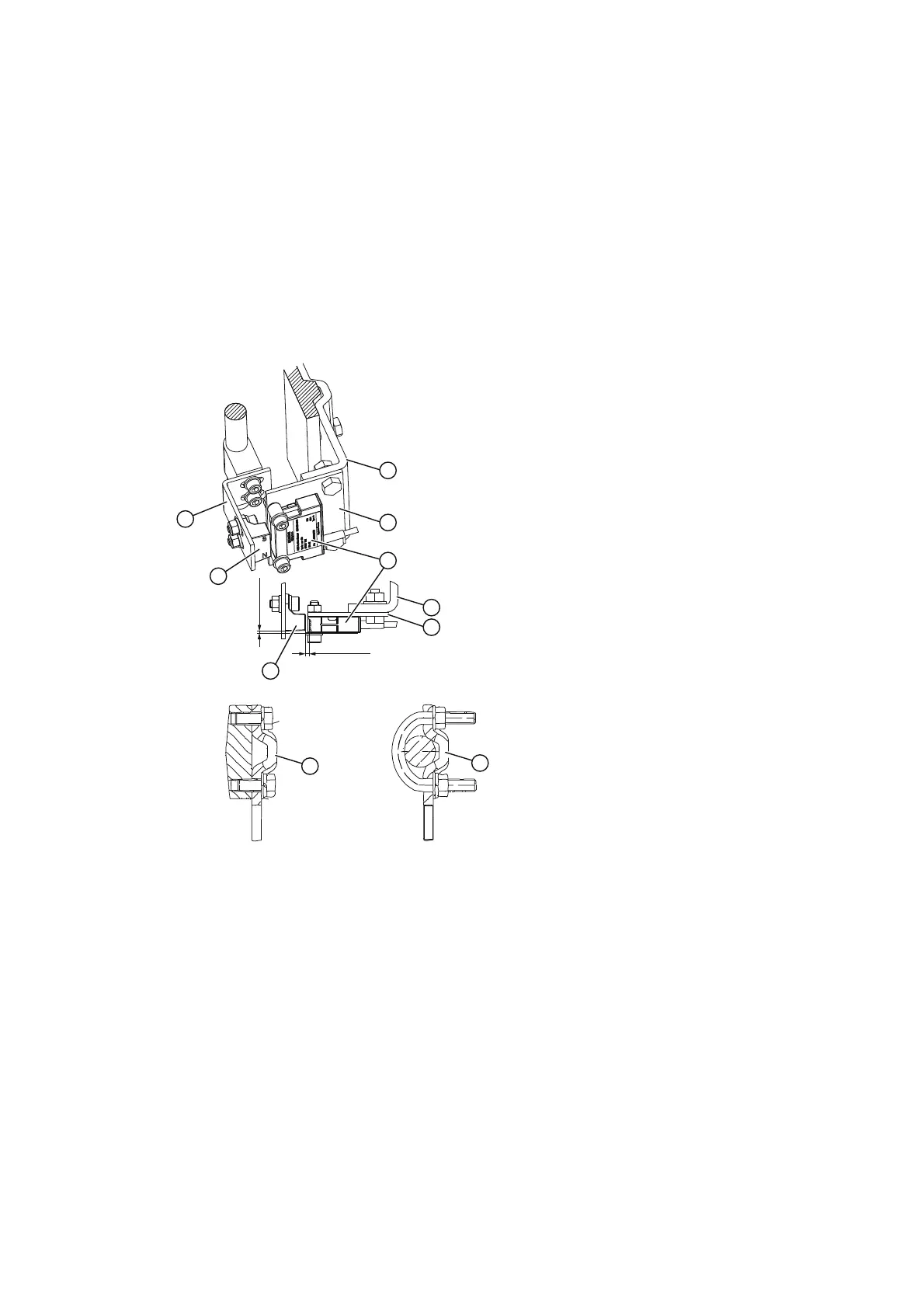

Bild 4-2 Anbaubeispiel an Schubantrieb bis 14 mm (0.55 inch) Hub
Vorgehensweise
1. Fertigen Sie das Anbaublech
② und den Anbauwinkel ⑤ individuell.
2. Stellen Sie den Sensor so ein, dass er zum Hub mittig angeordnet ist. Beachten Sie die im Bild angegebenen Maße.
SIPART PS2 Non Contacting Sensor (NCS)
8 A5E00097485-07, 01/2012
