Verweis
Lieferumfang finden Sie im Kapitel "Lieferumfang NCS für Schubantrieb bis 14 mm (0.55 inch) (Seite 16)".
4.3 NCS an Schubantrieb > 14 mm (0.55 inch) anbauen
Voraussetzung
1. Ein im Stellungsregler eingebautes EMV-Filtermodul.
2. Einen NCS-Sensor für Schubantriebe > 14 mm (0.55 inch) 6DR4004-.N.30.
3. Schubantrieb mit Schnittstelle nach NAMUR
Bestellnummer je nach Hubbereich entweder 6DR4004-8V oder 6DR4004-8V + 6DR4004-8L.
Oder
Schubantrieb ohne Schnittstelle nach NAMUR mit individueller Anbaulösung. Als Basis für die individuelle Anbaulösung
können Sie je nach Hubbereich entweder Bestellnummer 6DR4004-8VK oder 6DR4004-8VL verwenden.

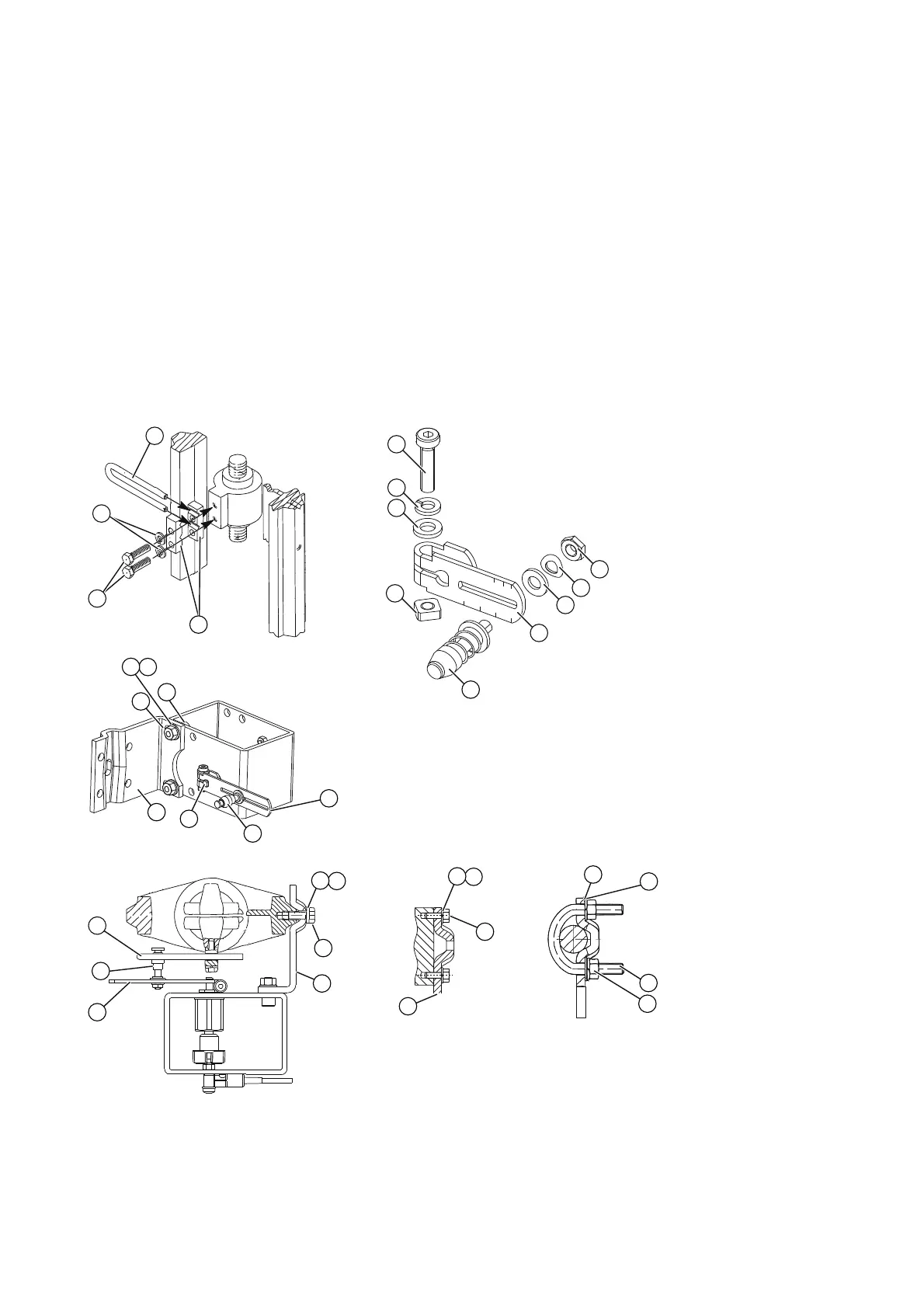

Beschreibung
r
r
$%&
A Anbau an Laterne mit Rippe
⑨ Federring A8
B Anbau an Laterne mit ebener Fläche
⑩ Unterlegscheibe B 8,4
C Anbau an Laterne mit Säulen
⑪ Unterlegscheibe B 6,4
SIPART PS2 Non Contacting Sensor (NCS)
A5E00097485-07, 01/2012
9
