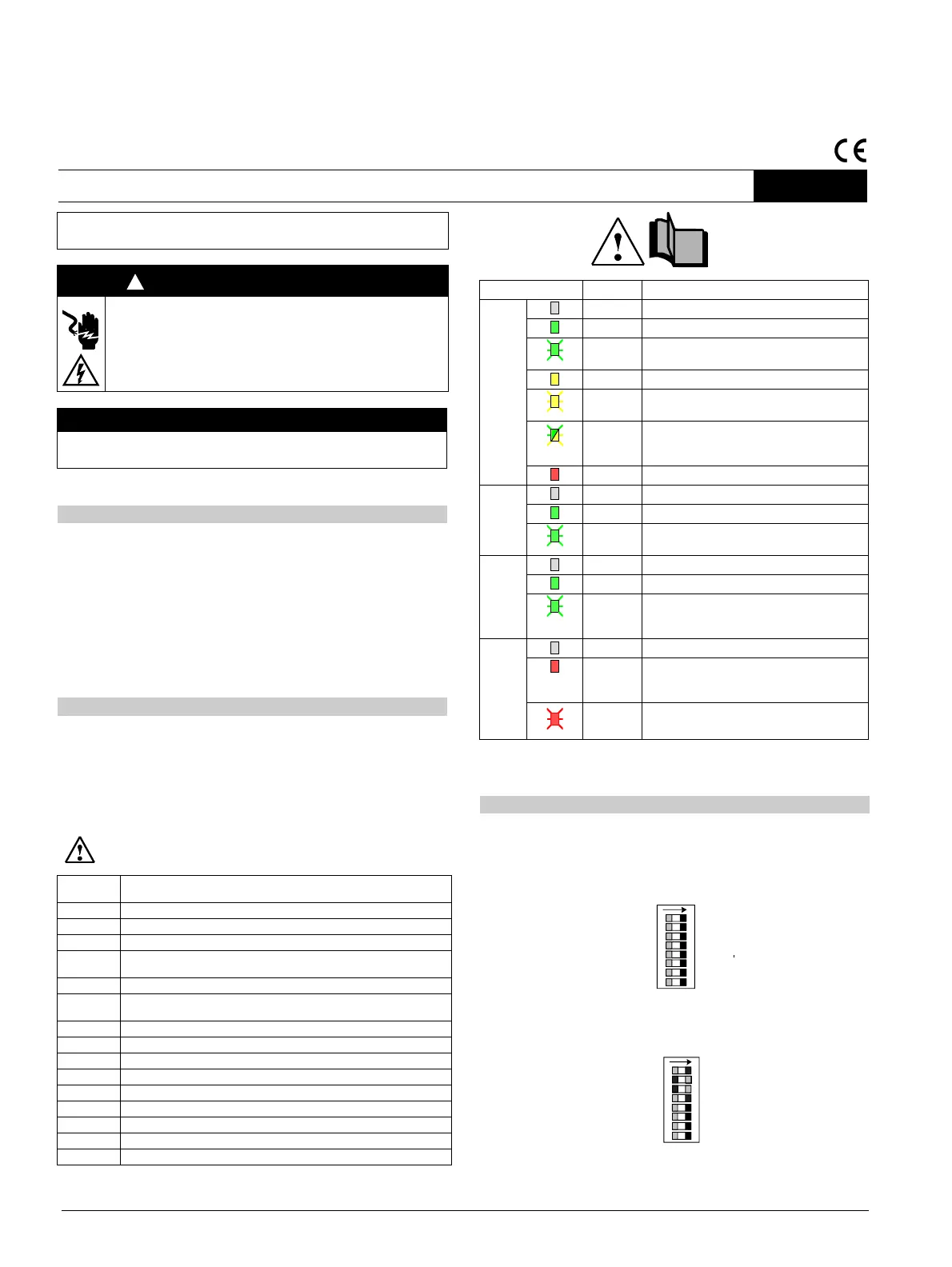

SIRIUS
Relés de segurança
3TK2826-....1/2/4
DIN EN 60947-5-1 (08.00)
EN13849/EN 954-1/IEC 61508
Instruções de Serviço
Nº de enc.: 3ZX1012-0TK28-4EA1
Português
Os aparelhos devem ser instalados no armário elétrico com um grau de
proteção suficiente, considerando as condições ambientais.
Os produtos aqui descritos foram concebidos para assumir, como uma parte de
uma unidade total ou de uma máquina, funções relacionadas com a segurança.
Um sistema completo orientado para a segurança geralmente contém sensores,
unidades de avaliação, aparelhos de sinalização e conceitos para desconexões
seguras. A responsabilidade pela garantia de um correto funcionamento geral
recai sobre o fabricante de uma unidade ou máquina. A Siemens AG, suas filiais e
sociedades de participação financeira (a seguir designadas "Siemens") não estão
em condições de garantir todas as características de uma unidade completa ou
máquina não concebida pela Siemens.
A Siemens não assume a responsabilidade por recomendações implicadas ou
fornecidas pela seguinte descrição. Com base na descrição que segue não podem
ser interpretados novos direitos de garantia, qualidade de garantia ou indeni-
zações, que vão além das condições gerais de fornecimento da Siemens
.
O relé de segurança 3TK2826 pode ser utilizado em instalações de PARADA DE
EMERGÊNCIA segundo a EN 418 e em circuitos de corrente de segurança, segundo
a EN 60 204-1 (11.98), p. ex. em coberturas móveis e portas de proteção ou em
instalações de segurança que atuem sem contato, segundo IEC 61496-1 (06.98). O
equipamento dispõe de circuitos de desbloqueio sem retardo (categoria de parada 0)
e circuitos de desbloqueio com desligamento com retardo (categoria de parada 1).
Dependendo da conexão externa, deve ser alcançada a categoria 4 segundo a DIN
EN 954-1, SIL3 segundo a IEC 61 508 ou PL"e" segundo a EN 13849.
Somente para 3TK2826-.BB41/2/4.
Para a alimentação de corrente utilize uma fonte segundo
IEC 60536 grau de proteção III (SELV ou PELV)!
* somente em 3TK2826-.BB41/2/4
** somente em 3TK2826-.CW31/2/4
Figuras
Figura Ia/Ib Designação dos bornes/Diagrama dimensional (medidas em mm)
Figura IIa/IIb Montagem/exemplo de conexão
Indicação: Em caso de consumidores capacitivos e indutivos é necessário um circuito de
proteção suficiente.
Ler e compreender estas instruções antes da instalação,
operação ou manutenção do equipamento.
PERIGO
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Desligue a corrente antes de trabalhar no equipamento.
CUIDADO
O funcionamento seguro do aparelho apenas pode ser garantido
se forem utilizados os componentes certificados.
Indicação importante
Área de aplicação
Designação
dos bornes
Descrição dos sinais
A1 +/L
A2 –/N
13/14; 23/24 Relé do circuito de desbloqueio (FK), contato
normal. aberto, sem retardo
31/32 Relé do circuito de sinalização (MK), contato
normalmente fechado
(status
FK),
sem retardo
47/48; 57/58
Relé de circuito de desbloqueio (FK), contato normalmente aberto, com retardo
61/62
Relé de circuito de sinalização (MK), contato normalmente fechado (status FK),
com retardo
74 * MK eletrônico 24 V DC, falha do circuito de realimenta
ção
(RF)
84 * MK eletrônico 24 V DC, (status do sensor)
73/74 ** MK Relé do contato normalmente aberto, falha circuito de realimenta
ção
(RF)
T1, T2 Saídas de teste
T3 Alimentação do sensor 24 V DC
1 Entrada em cascata / chaveamento operacional
Y12, Y22 Entrada do sensor canal 1, canal 2
Y33 Botão de partida (partida após flanco de subida o de descida)
Y34 Circuito de realimenta
ção
(RF)
!
LED Cor Significado
DEVICE
Desligado sem tensão
verde Aparelho pronto para operar
verde
piscando
Autoteste em nova partida
amarelo Modo de configuração
chave DIP
amarelo
piscando
Erro de configuração ou modo de
configuração tempo de retardo
Verde/
amarelo
pisca
ndo
Tempo de retardo alterado
vermelho Aparelho defeituoso
OUT
Desligado Saída inativa
verde Saída ativa
verde
piscando
RF (circuito de realimentação) não fechado
em condição de partida atendida
IN
Desligado Entrada inativa
verde Entrada ativa
verde
piscando
Falha reconhecida (p.ex. conexão cruzada na
entrada, simultaneidade dos sensores não
atendida)
SF
Desligado Sem falha coletiva (SF)
vermelho Falha coletiva (p.ex. erro na fiação, conexão
cruzada, ruptura do fio em operação por
tapetes de segurança, erro de configuração)
vermelho
piscando
Falha coletiva (falha de RF, condição de
simultaneidade não atendida)
Dados técnicos
Tensão nominal de operação 3TK2826-*BB41/2/4 24 V DC + 20 %/– 15 %
Tensão nominal de operação 3TK2826-*CW31/2/4 24 V - 240 V AC/DC +/– 10 %
Demais
Informações:
Alemão: 3TK2890-1A
Inglês:3TK2890-1B
Significado das chaves DIP
Ajuste de fábrica das chaves DIP
87
654321
ON
Sem identificação de conexão cruzada
Avaliação 1 CNF + 1 CNA
2 x 1 canal
Tempo de estabilização para as entradas dos sensores 50ms
Entrada do sensor partida automática
Entrada em cascata partida automática
Com teste de partida
Partida automática após falha de rede *
Com identificação de conexão cruzada
Avaliação 2 contatos NF
1 x 2 canais
Tempo de estabilização para as entradas dos sensores 10ms
Entrada do sensor partida monitorada
Entrada em cascata partida monitorada
Sem teste de partida
Sem partida automática após falha da rede
*(não permitido em combinação com teste de partida )
Ajuste das chaves DIP na operação em tapetes de segurança
87654
321
ON
}
Operação em tapetes de segurança
Tempo de estabilização para as entradas dos sensores 50ms
Entrada do sensor partida automática
Entrada em cascata partida automática
Com teste de partida
Partida automática após falha de rede *
Tempo de estabilização para as entradas dos sensores 10ms
Entrada do sensor partida monitorada
Entrada em cascata partida monitorada
Sem teste de partida
Sem partida automática após falha de rede
*(não permitido em combinação com teste de partida)
