3ZX1012-0TK28-4EA1 3

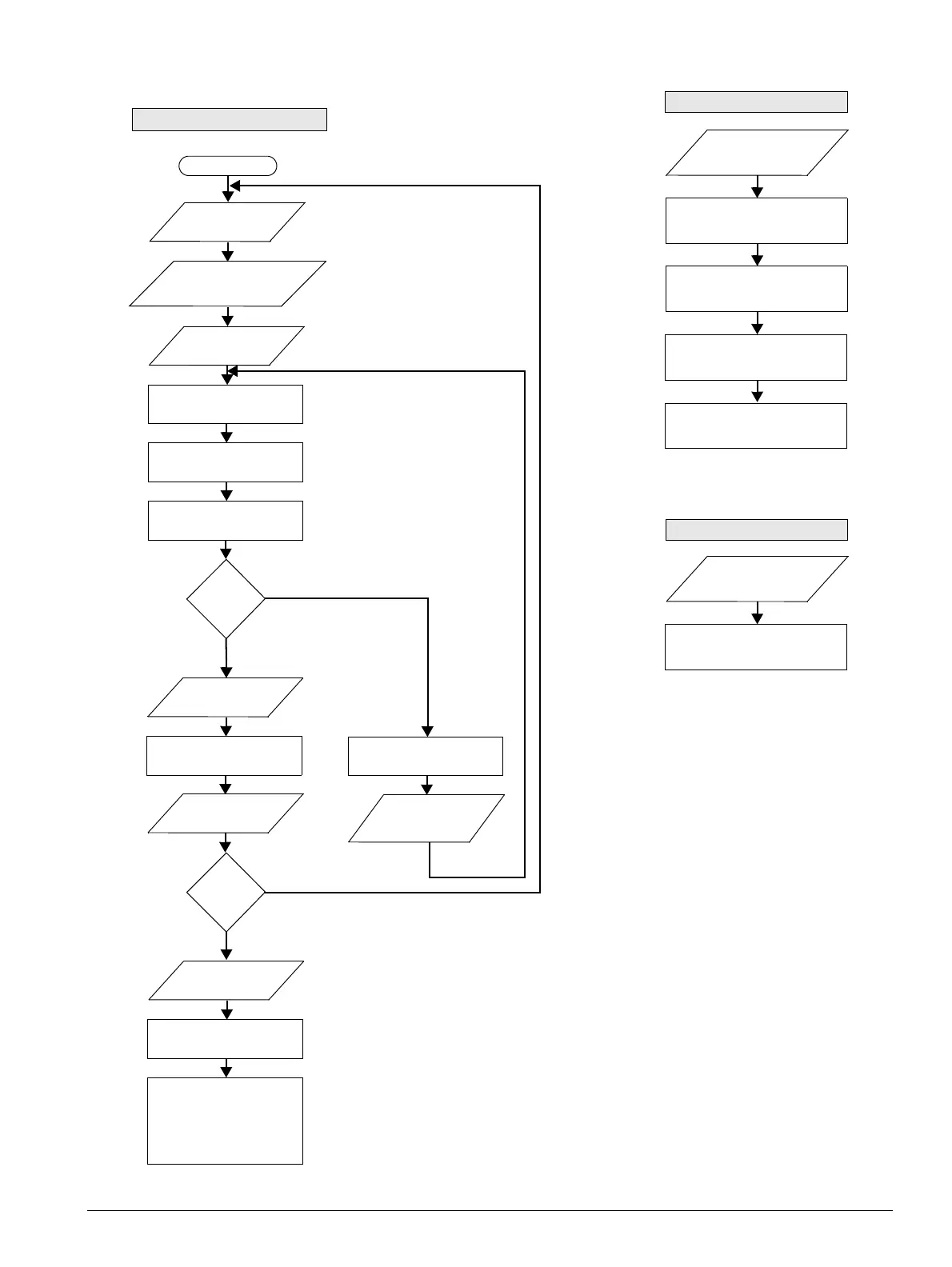

START
Versorgungsspannung
abschalten
Konfiguration mit DIP-Schaltern
Versorgungsspannung
einschalten
Alle Konfigurations-LEDs ein
für ca. 1
s (LED-Test)
Alle Konfigurations-LEDs aus
für ca. 0,5
s
Konfigurations-LEDs ein
gemäß eingestellter Konfiguration
Konfiguration
OK?
Konfiguration
OK?
Bestätigung: SET/RESET
Taster drücken für ca. 2 s
Konfigurations-LEDs blinken
gemäß eingestellter Konfiguration
Konfiguration prüfen
Konfigurations-LEDs aus
für ca. 0,5
s
ja
Bestätigung: SET/RESET
Taster drücken für ca. 1 s
LEDs der fehlerhaft einge-
ja
stellten DIP-Schalter flimmern
Korrekte Konfiguration
einstellen und SET/RESET
ca.
5 s drücken
nein
nein
Bestätigung: SET/RESET
Taster kurz drücken
Alle Konfigurations-LEDs ein
für ca. 1 s (LED-Test)
Alle Konfigurations-LEDs aus
für ca. 0,5 s
Konfigurations-LEDs ein gemäß
Konfiguration für ca. 5 s
Konfigurations-LEDs aus
3TK2826 - Anzeigen der Konfiguration
Geräteneustart
3TK2826 - RESET im Fehlerfall
Bestätigung: SET/RESET
Taster drücken für
5s
3TK2826 - Geräteneustart
Konfigurations-LEDs ein gemäß
Konfiguration für ca. 2
s
Konfiguration und Verzögerungs-
zeit übernommen.
Gerät wechselt in den Schutz-
betrieb.
und Verzögerungszeit mittels
Potentiometer einstellen
