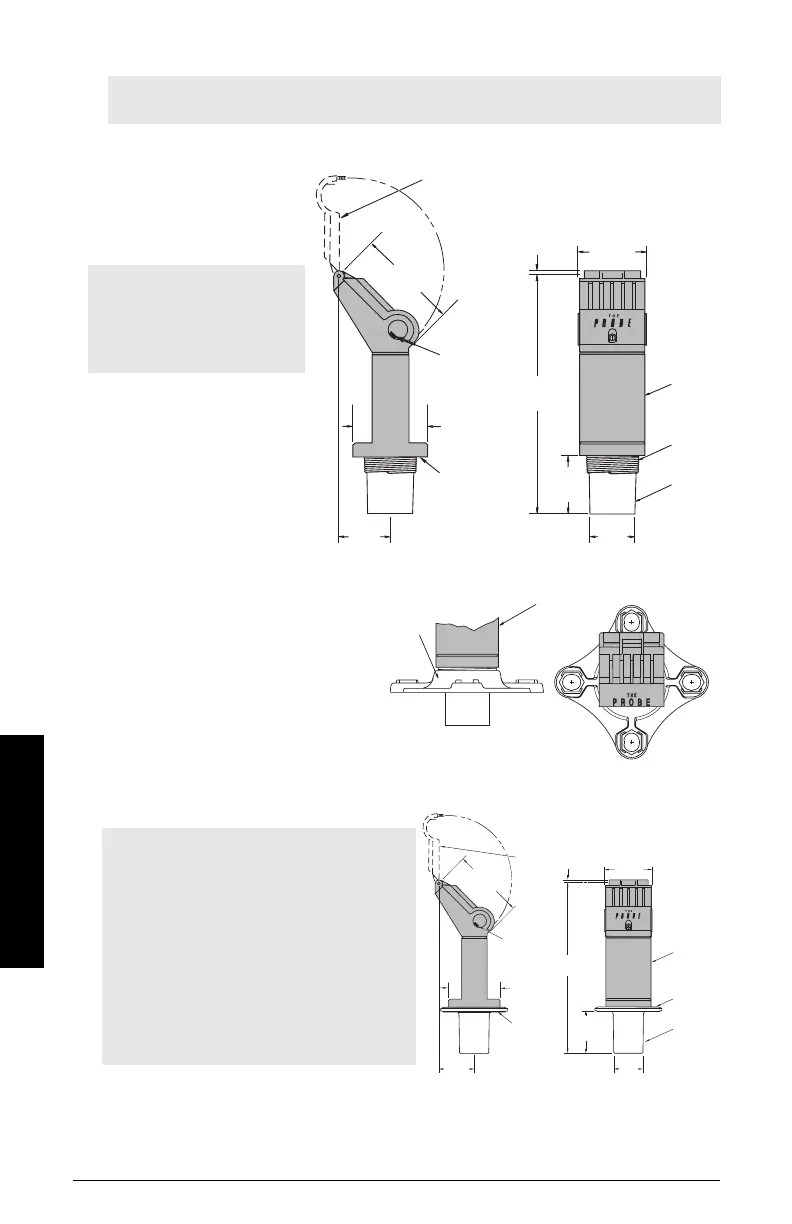

Montage
Raccord fileté
Adaptateur pour bride (en option)
Version sanitaire (version standard seulement)
Note : Le Probe doit être installé de telle sorte que la face émettrice du capteur soit située au
moins 25 cm au dessus du niveau attendu le plus haut.
117 mm
(4.6”)
pré-perçage
87 mm
(3.4”) ø
61 mm
(2.4”)
53mm
(2.1”)
ø max
capteur
filetage de
montage
électronique
34 mm
(3.3”)
max.
7 mm
(0.3”)
279 mm
(11”)
74 mm
(2.9”)
identification
du filetage
couvercle à
charnière
L’unité est disponible en trois
versions de filetage : 2" NPT, 2" BSP
ou PF2.
Note : Afin d’éviter
d’endommager Le Probe lors de
l’installation, vérifier que le
filetage prévu pour sa fixation
soit correct.
Le Probe peut être équipé d’un adaptateur
75 mm (3") (option) pour montage sur brides
3" ANSI, DIN 65PN10 et JIS 10K3B.
Le
Probe
adaptateur
optionnel
couvercle
à
charnière
117 mm
(4.6")
pré-perçage
87 mm
(3.4") ø
61 mm
(2.4")
7 mm
(0.3")
84 mm
(3.3") max.
électronique
filetage de
montage
capteur
53 mm
(2.1")
ø max.
279 mm
(11")
76 mm
(2.9")
anneau de
serrage
intégré
Notes :• Le Probe doit être installé de telle sorte
que la face émettrice du capteur soit
située au moins 25 cm au dessus du
niveau attendu le plus haut.
• La version sanitaire de l’unité Probe a
été conçue spécialement pour les
applications chimiques avec cycle de
nettoyage, et des températures jusqu’à
60°C (140°F). Vérifier la compatibilité
chimique entre les produits utilisés pour
le nettoyage et les matériaux de
construction PVDF.
