A5E32243983 Le Probe – INSTRUCTIONS DE SERVICE Page 3
mmmmm
Français

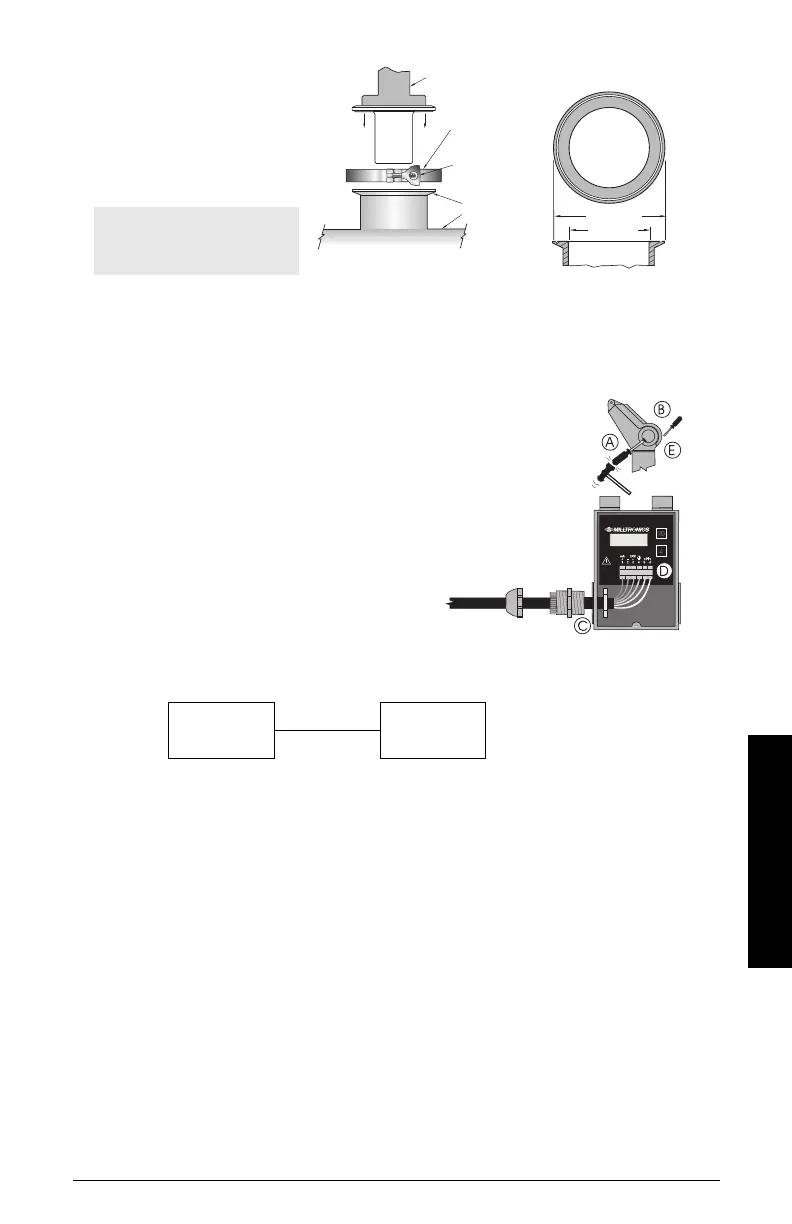

Connexions
Entrée de câble
Synoptique
Col sanitaire 4"
119 mm (4.68")
97 mm (3.83")
Dimensions approximatives
Le Probe
collier de
serrage*
vis de
serrage
virole
réservoir
• Installer Le Probe sur la virole
(ou col évasé) du réservoir.
• Serrer à l’aide du collier de
serrage.
• Serrer la vis de serrage.
Note : L’intérieur du col doit
être lisse, sans points de
soudure, bavures ou saillies.
*fourni avec Le Probe
A.S’assurer que le couvercle soit fermé, puis appuyer sur les deux
pré-perçages pour les retirer.
B.Déserrer la vis de fixation et ouvrir le couvercle.
C. Installer le câble de liaison à l’intérieur de l’unité Probe.
D. Connecter la boucle.
E. Fermer le couvercle et serrer la vis (1,1 -1,7 N-m (10 -15 in-lb).
Le Probe
équipement en
boucle
