Page 4 Le Probe – INSTRUCTIONS DE SERVICE A5E32243983
mmmmm
Français
Connexions sécurité intrinsèque
FM (schéma de référence 1-8600016Z-DX-A)
Suivant le concept d'évaluation d'entité, Le Probe a les caractéristiques siuvantes :
Définition :
Le Concept d'Entité autorise l'interconnexion de tout appareil à sécurité intrinsèque avec tout
appareil associé non spécifiquement éprouvé pour une telle association. Le critère d'interconnexion
implique que la tension et l'intensité pouvant être reçues par l'appareil à sécurité intrinsèque, qui
reste sécurité intrinsèque en cas de défaut, doivent être supérieures ou égales à la tension (Voc ou
Vt) et à l'intensité (Isc ou It) pouvant être délivrées par l'appareil associé, considérant défauts et
facteurs applicables. De plus, la capacitance (Ci) et l'inductance (Li) maximales non protégées de
l'appareil à sécurité intrinsèque, incluant le câble d'interconnexion doivent être inférieures ou
égales aux capacitances et inductances pouvant être connectées sans risque à l'appareil associé.
FM / CSA (schéma de référence 1-8600016Z-DX-A)
Les conduits doivent être étanches à la poussière et à l'eau pour les applications en zone Classe II,
Div. 1, Gr. E, F, G, et les applications extérieures Type 4/NEMA 4X/IP65.
La tension maximale de l'unité non sécurité intrinsèque ne doit pas excéder 250 V rms.
Utiliser uniquement les types de barrière sécurité intrinsèque indiquées.
N.B. : Le schéma de référence 1-8600016Z-DX-A est disponible sur la page produit de
notre site web www.siemens.com/theprobe. Consulter la rubrique More Info /
Installation drawings, Connection Drawings.
Vmax = 30 V CC Imax = 200 mA CC
Ci = 0 Li = 0
N.B. : Le schéma de référence 1-8600016Z-DX-A est disponible sur la page produit de
notre site web www.siemens.com/theprobe. Consulter la rubrique More Info /
Installation drawings, Connection Drawings.

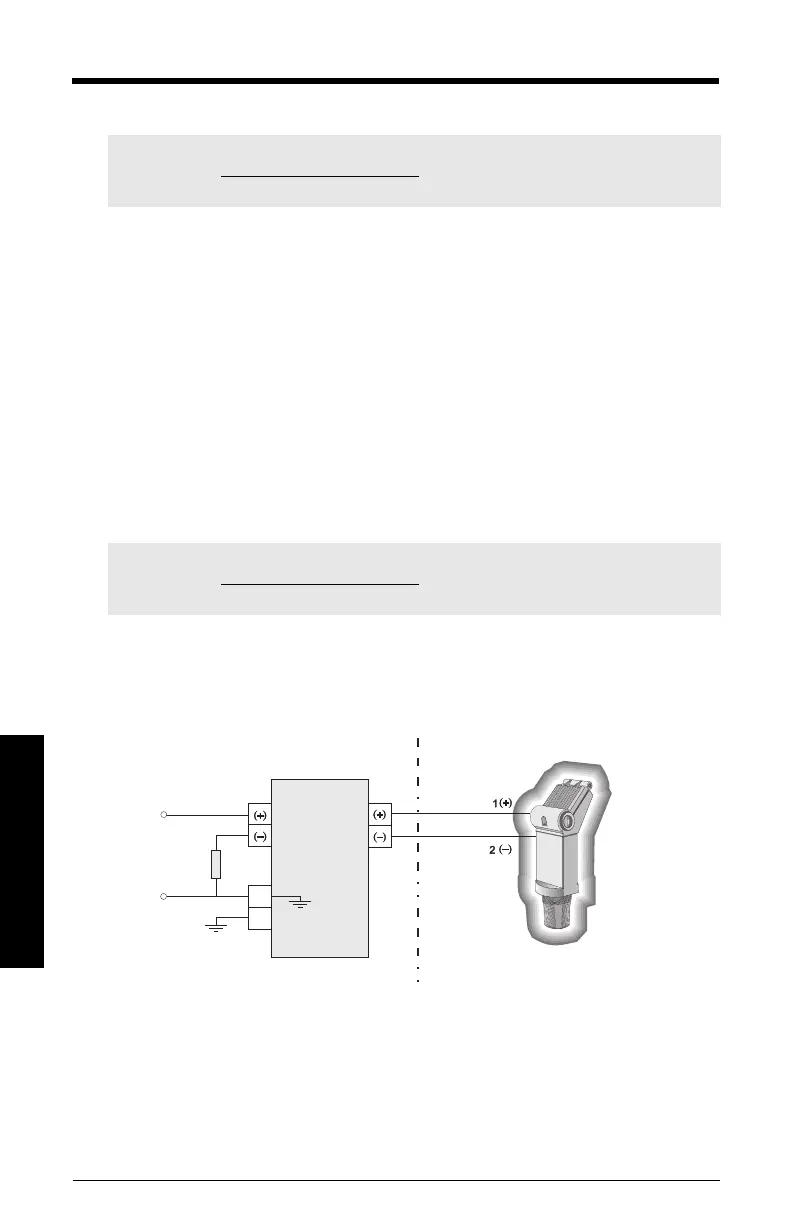

alimentation
24 V CC
charge
4 à 20
mA
voir tableau
de connexion
bornier
4 à 20 mA
Passive Sécurité Zone dangereuse
