Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 6

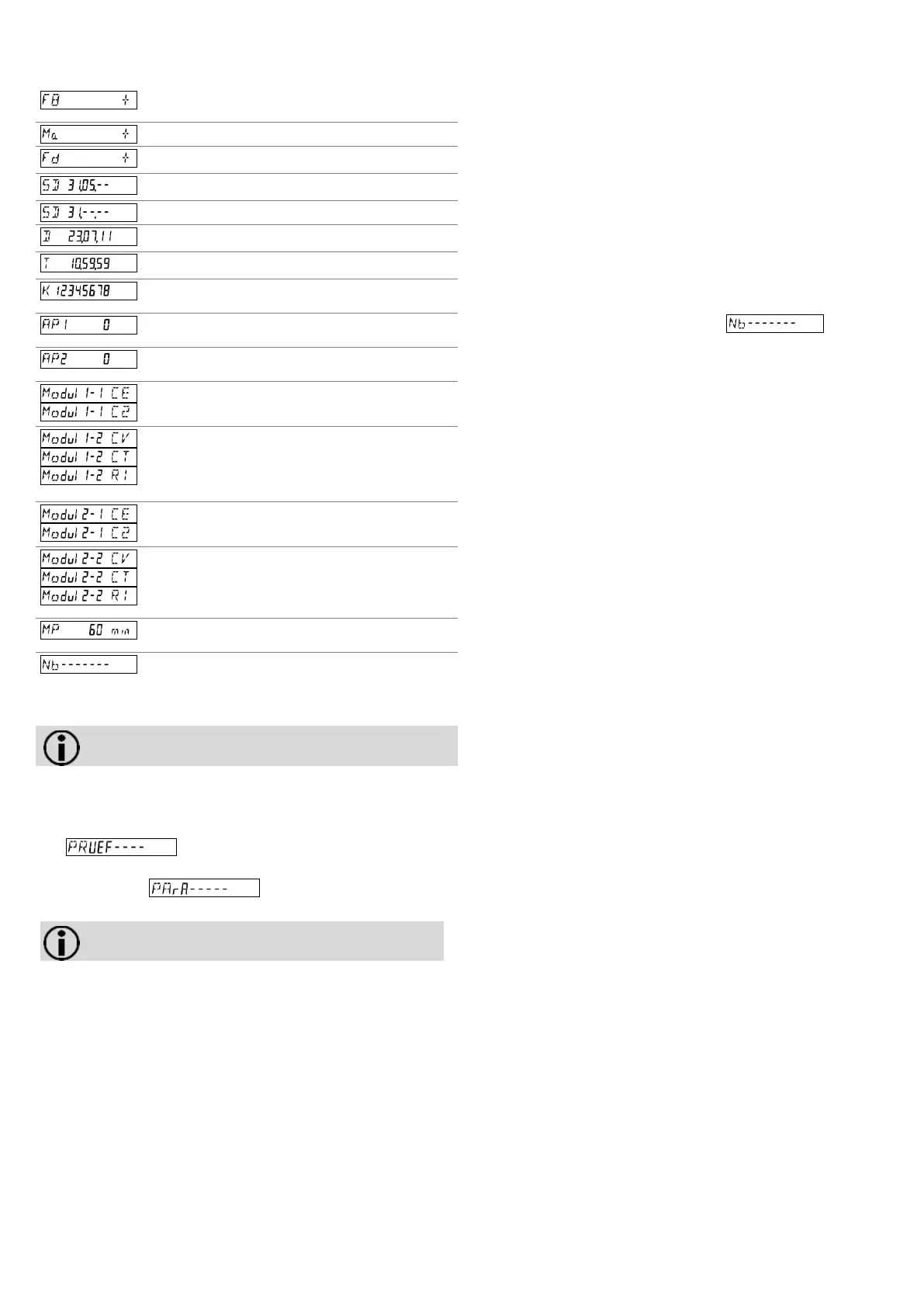

4.3 Einstellbare Parameter
Sie können die folgenden Parameter des Zählers einstellen:
Fehlermeldung F8 rücksetzen (nur angezeigt, wenn F8 vor-
liegt)
Maxima rücksetzen
Fehlzeit und Durchflussmesszeit rücksetzen
Jahresstichtag eingeben (TT, MM) *
Monatsstichtag eingeben (TT) *
Datum eingeben (TT, MM, JJ) *
Uhrzeit eingeben (hh, mm, ss) *
8-stellige Eigentumsnummer eingeben (entspricht M-Bus-
Sekundäradresse)
M-Bus-Primäradresse für Modul 1 eingeben
(0..255) *
M-Bus-Primäradresse für Modul 2 eingeben
(0..255) *
Erste Modulfunktion für Modul 1 wählen
(CE oder C2)
Zweite Modulfunktion für Modul 1 wählen
(CV oder CT oder RI)
Erste Modulfunktion für Modul 2 wählen
(CE oder C2)
Zweite Modulfunktion für Modul 2 wählen
(CV oder CT oder RI)
Maxima-Messperiode wählen
(7.5, 15, 30, 60 min / 3, 6, 12, 24 h)
In Normalbetrieb wechseln
* Achten Sie darauf, sinnvolle Werte einzugeben. Der Zähler führt keine Plausibilitätsprü-
fung durch. So können auch falsche Werte übernommen werden (z. B. Monat > 12).
Hinweis: Wenn die Module noch nicht eingebaut sind,
können Sie den Zähler trotzdem parametrieren.
4.4 Parametrierfunktion aufrufen
Zum Parametrieren des Zählers gehen Sie wie folgt vor:
 Drücken Sie die Service-Taste 3 s, bis auf dem LCD
erscheint.
 Drücken Sie die Taste 1 zum Weiterschalten der Anzeige
so lange, bis auf dem LCD erscheint.
 Drücken Sie die Taste 2 zum Auswählen des Menüs.
Hinweis: Um den Fehler F8 oder die Maxima zurück-
zusetzen, drücken Sie die Taste 2.
4.5 Parameter wählen
Zum Wählen eines Parameters gehen Sie wie folgt vor:
 Drücken Sie die Taste 1 zum Weiterschalten der Anzeige.
 Drücken Sie die Taste 2 zum Aktivieren des zu ändernden
Parameters.
4.6 Parametrieren
Zum Parametrieren gehen Sie wie folgt vor:
 Drücken Sie die Taste 2 zum Verändern des blinkenden
Wertes.
 Drücken Sie die Taste 1 zum Übernehmen des
eingestellten Wertes.
Die nächste Stelle rechts blinkt. Wiederholen Sie obige Schrit-
te für alle Stellen.
 Das LCD zeigt zum Quittieren kurzzeitig ein Stern-Symbol
an.
Bei Fehleingaben können Sie erneut parametrieren.
4.7 Parametrierung abschließen
Zum Verlassen des Parametrierbetriebs gehen Sie wie folgt
vor:
 Drücken Sie die Taste 1, bis das LCD
anzeigt.
 Drücken Sie die Taste 2.
Nach 15 Stunden Inaktivität beendet der Zähler das Paramet-
rieren automatisch.
4.8 Eingabe abbrechen
Zum Abbrechen des Parametrierens gehen Sie wie folgt vor:
 Drücken Sie während des Parametrierens die Service-
Taste (ESC-Funktion).
Das LCD zeigt den letzten gültigen Wert an.
4.9 Service Software
Im Parametriermodus können Sie mit der Service Software
Tarife, schnelle Impulse und Kommunikationsmodule einstel-
len.
5. Inbetriebnahme
Zur Inbetriebnahme gehen Sie wie folgt vor:
 Setzen Sie den Gehäusedeckel auf und drücken ihn leicht,
bis alle Laschen hörbar einrasten.
 Öffnen Sie die Absperrschieber langsam.
 Prüfen Sie die Anlage auf Dichtheit und entlüften Sie sie
sorgfältig.
Nach spätestens 100 s verschwindet die Meldung F0.
 Prüfen Sie die Anzeigen für Durchfluss und Temperaturen
auf Plausibilität.
 Entlüften Sie die Anlage so lange, bis die Durchfluss-
anzeige stabil ist.
 Regulieren Sie mit der Durchflussanzeige die Anlage.
 Bringen Sie Benutzersicherungen am Rechenwerk und an
den Temperaturfühlern an.
 Lesen Sie die Zählerstände für Energie, Volumen,
Betriebs- und Fehlzeiten ab und notieren Sie die Werte.
Empfehlung: Setzen Sie die Maxima und die Fehlzeit zurück.
