SIGMATEK CCP 531 User Manual

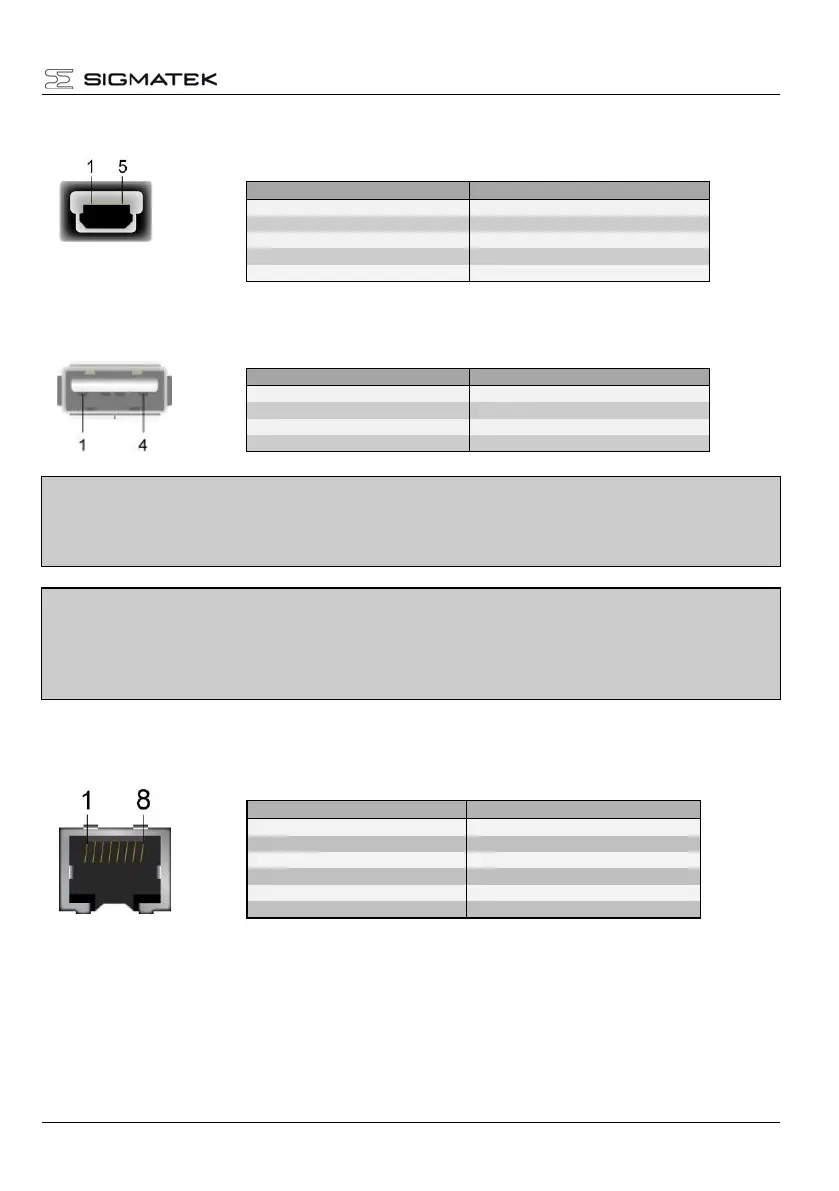

C-DIAS PROCESSOR MODULE CCP 531
12.04.2017 Page 7
X1: USB Device 1.1
n.c. = do not use
X2: USB Host 2.0
It should be noted that many of the USB devices on the market do not comply with
USB specifications; this can lead to device malfunctions. It is also possible that
these devices will not be detected at the USB port or function correctly. Therefore, it
is recommended that every USB stick be tested before actual use.
Il faut souligner que la plupart des périphériques USB sur le marché ne sont pas
conformes aux spécifications USB, ce qui peut entraîner des dysfonctionnements de
l'appareil. Il est également possible que ces dispositifs ne seront pas détectés par le
port USB ou qu’ils ne fonctionnent pas correctement. Par conséquent, il est recom-
mandé que chaque clé USB soit testée avant l'utilisation sur l’automate.
X3: Ethernet
Pin
Function
1
+5 V
2
D-
3
D+
4
n.c.
5
GND
Pin
Function
1
+5 V
2
D-
3
D+
4
GND
Pin
Function
1
TX+
2
TX-
3
RX+
4 - 5
n.c.
6
RX-
7 - 8
-
a
