SIGMATEK CCP 531 User Manual

C-DIAS PROCESSOR MODULE CCP 531
Page 8 12.04.2017

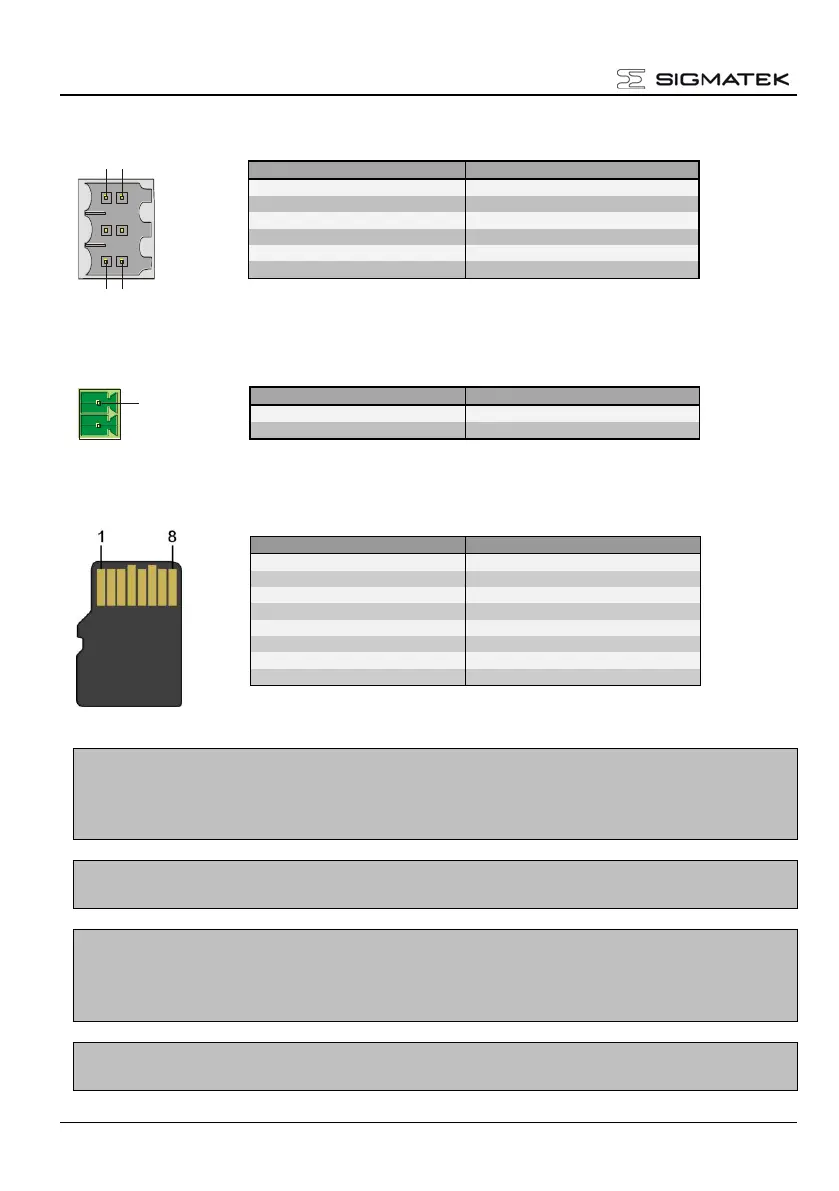

X4: CAN-Bus
X5: Power plug
X6: microSD Card
It is recommended that only storage media provided by SIGMATEK
(CompactFlash cards, microSD cards etc.) be used.
Order number for the 512-Mbyte EDGE microSD card: 12-630-051
Order number for the 1-Gbyte EDGE microSD card: 12-630-101
The number of read and write actions have a significant influence on the
lifespan of the storage media.
Il est recommandé de n’utiliser que les supports de stockage approuvés par SIG-
MATEK (compact flash, microSD, etc.).
Numéro de commande pour la carte microSD 512 Mo Edge est le: 12-630-051
Numéro de commande pour la carte microSD 1 Go Edge est le: 12-630-101
Le nombre de cycles de lecture et d'écriture a l’influence notable sur la durée de
vie des supports de stockage.
Pin
Function
1
CAN A (CAN LOW)
2
CAN B (High)
3
CAN A (CAN LOW)
4
CAN B (High)
5
GND
6
n.c.
Pin
Function
1
+24 V supply
2
GND
Pin
Function
1
DAT2
2
CD/DAT3
3
CMD
4
+3V3
5
Clk
6
GND
7
DAT0
8
DAT1
1
1 2
65
