SDGS 1630 A1
Montage

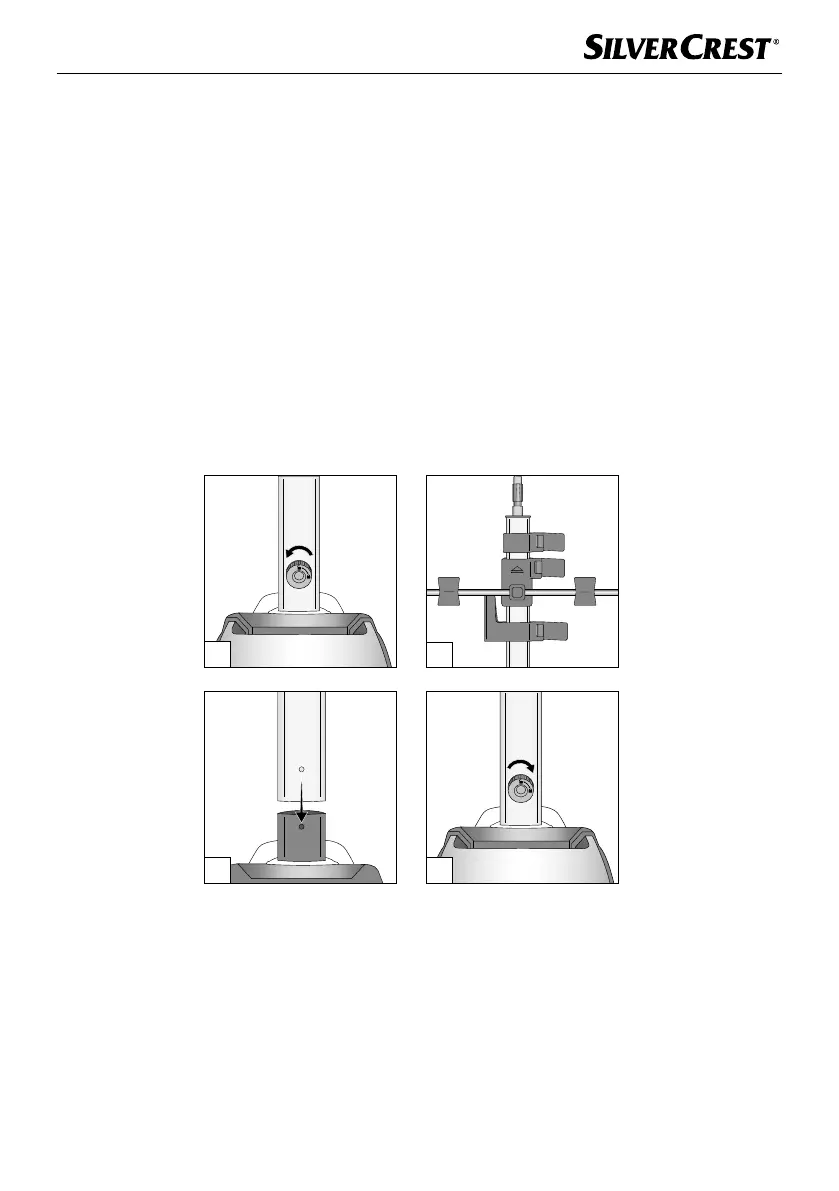

1) Schrauben Sie die Befestigungsschraube e der Teleskopstange q, die sich
auf der Gerätebasis
z befindet, heraus und entfernen Sie diese (Abb. A).
2) Halten Sie die Teleskopstange
q so, dass sich die Netzkabelhalterung 8
links befindet. Überprüfen Sie, ob die drei Verriegelungsclips 6 der Teleskop-
stange q entriegelt sind (Abb. B).
3) Stecken Sie die Teleskopstange
q in die Gerätebasis z und drücken Sie sie
nach unten, bis sich die Löcher der Teleskopstange
q und der Gerätebasis z
auf derselben Höhe befinden, so dass Sie die Befestigungsschraube e wie-
der einsetzen können (Abb. C). Wenn die Löcher nicht übereinander liegen,
schieben Sie die Teleskopstange q etwas nach oben bzw. nach unten, bis die
Löcher übereinander liegen.
4) Schrauben Sie die Befestigungsschraube
e der Teleskopstange q wieder
ganz hinein, so dass die Teleskopstange q fest in der Gerätebasis z sitzt
(Abb. D).
5) Stecken Sie den integrierten Kleiderbügel
3 vertikal oben in die Teleskopstan-
ge q und schließen Sie den Verriegelungsclip am Kleiderbügel 3 (Abb. E).
6) Ziehen Sie die Teleskopstange
q auf die maximale Höhe aus, indem Sie
diese nach oben ziehen und dann die Verriegelungsclips
6 verriegeln (Abb. F
und G).
7) Befestigen Sie den Dampfkopf
1 an der Halterung 2 (Abb. H).
A
B
C D
