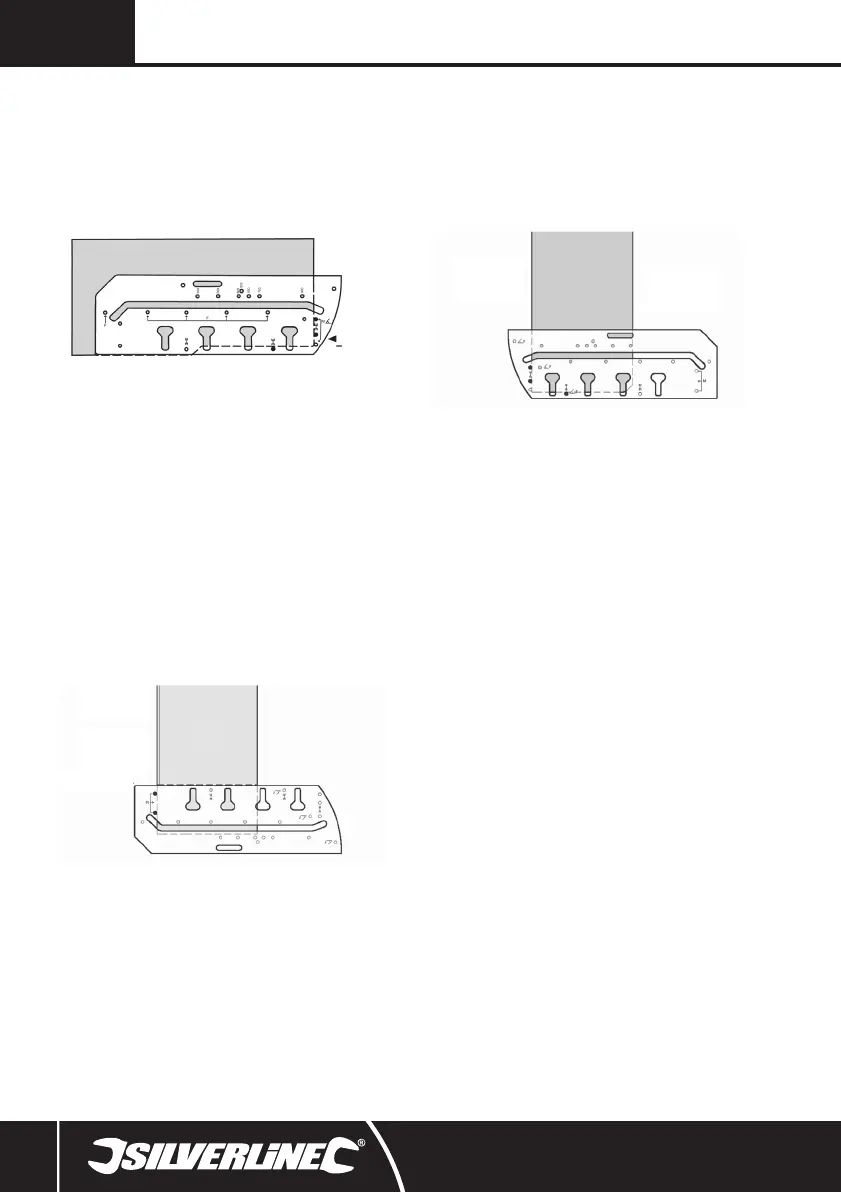

Prawostronne, wewnętrzne szczeliny śrubowe
• Umieśćblatpowierzchniądodołu
• Ustawszablonnadrukiemdodołu,zdwomaplastikowymikołkamiwstożkowychzewnętrznych
otworach(5),którezostałyoznaczone„M”
• Umieśćdwapozostałekołkiwśrubowychotworachkołkowych(7),oznaczonych“B”
• Ustawszablonnaobrabianymblacie(jakprzedstawiononarysunku),przedzabezpieczeniem
przyrząduprzezzaciskiśrubowetypuC
CIĘCIEWEWNĘTRZNE
PRZÓDBLATU
• Szczelinyśrubowe,muszązostaćwyciętenagłębokość20mm.Należypamiętać,żepodczas
pojedynczegocięcianienależyprzekraczać8mmgłębokościcięcia
• Podążajzgodniezawzorem,wykonajnakoniecdodatkowecięciewceluusunięcianadmiaru
materiału
Cięcie prawostronne, zewnętrzne
• Umieśćblatpowierzchniądogóry
• Ustawszablonnadrukiemdodołuzdwomaplastikowymikołkamiwstożkowychzewnętrznych
otworach(5),poczymprzyciśnijszablonmocnodouformowanejkrawędziblatu
UWAGA:Przedzabezpieczeniemblatuzaciskami,należysięupewnić,żezostałprawidłowo
ustawiony,dziękitemuniezostanieprzyciętyzbytkrótkodoutworzeniapołączenia.
• Popoprawnymustawieniuszablonu,użyjzaciskówśrubowychtypuC
• Przedrozpoczęciem,umieśćfrezarkępolewejstronieszablonu.Należyrozpoczynaćcięcieod
lewejdoprawej
• Przykażdymprzejściunależyzachować8mmgłębokościcięcia.Należy,zatempowtórzyćproces
cięciadouzyskaniażądanejgłębokości
• Wykonajdodatkowecięcie,wceluusunięcianadmiarumateriału
CIĘCIEZEWNĘTRZNE
BLATSKIEROWANY
POWIERZCHNIĄ
DOGÓRY
PRZÓDBLATU
Prawostronne, zewnętrzne szczeliny śrubowe
• Umieśćblatpowierzchniądodołu
• Ustawszablonnadrukiemdodołu,zdwomaplastikowymikołkamiwstożkowychzewnętrznych
otworach(5)
• Umieśćdwapozostałekołkiwśrubowychotworachkołkowych(7)
• Ustawszablonnaobrabianymblacie(jakprzedstawiononarysunku),przedzabezpieczeniem
przyrząduprzezzaciskiśrubowetypuC
MALE
BLATSKIEROWANY
POWIERZCHNIĄ
DOGÓRY
PRZÓDBLATU
• Szczelinyśrubowe,muszązostaćwyciętenagłębokość20mm.Należypamiętać,żepodczas
pojedynczegocięcianienależyprzekraczać8mmgłębokościcięcia
• Podążajzgodniezawzorem,wykonajnakoniecdodatkowecięciewceluusunięcianadmiaru
materiału
