13

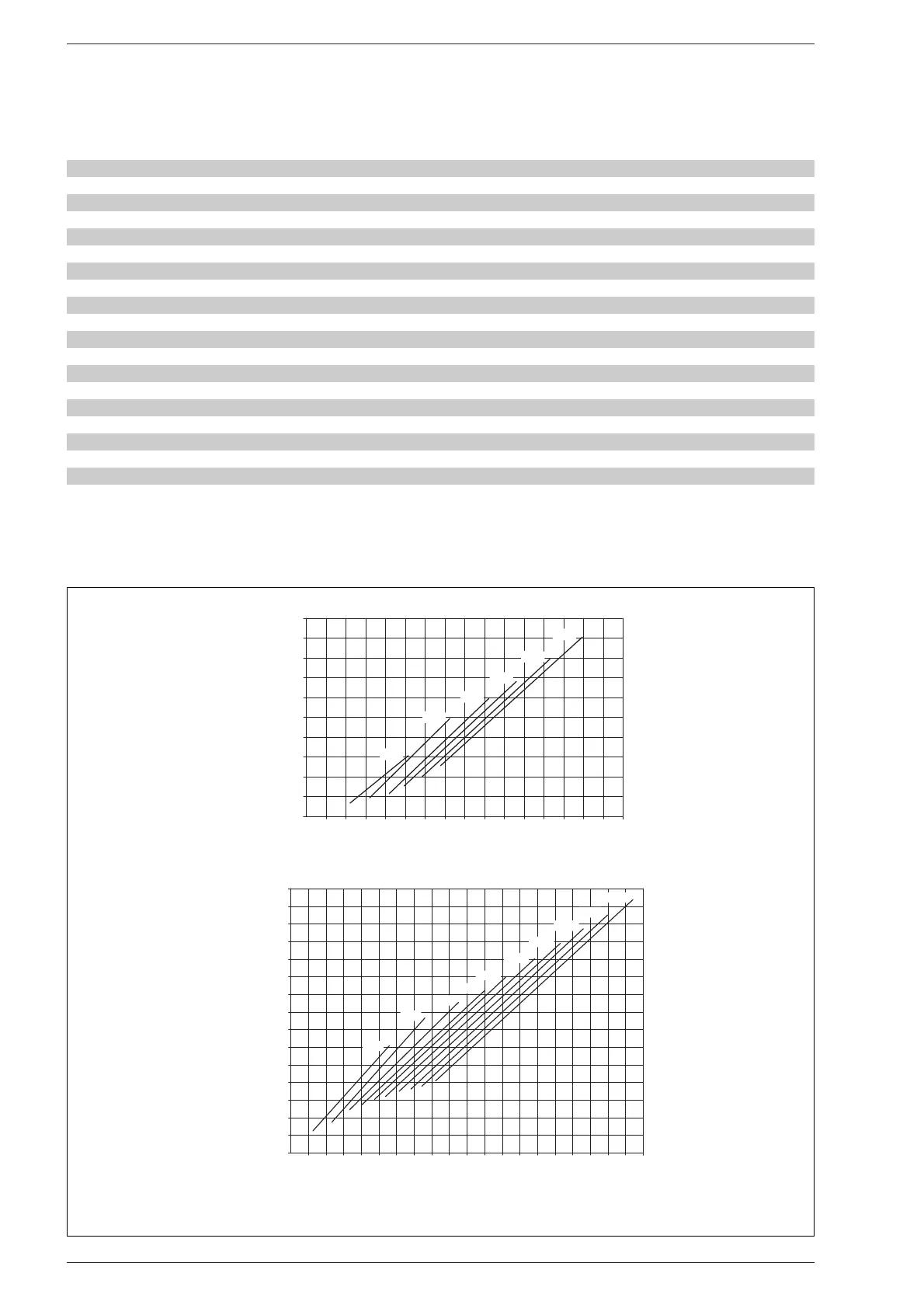

1.4 PERDIDAS DE CARGA
1.3.2 Caldera “2R”
Fig. 2
NOTA: Las pérdidas de carga del diagrama están obtenidas con un ∆t de 10°C
Serie “1R”
Serie “2R”
2R6 2R7 2R8 2R9 2R10 2R11 2R12 2R13 2R14 2R15
Potencia útil kW 100,6 123,8 147,1 165,1 179,7 197,7 213,4 230,2 248,8 266,9
kcal/h 86.500 106.500 126.500 142.000 154.500 170.000 183.500 198.000 214.000 229.500
Potencia nominal kW 113,5 139,1 164,7 184,1 199,7 219,7 237,1 255,8 276,4 296,7
kcal/h 97.600 119.700 141.600 158.300 171.700 188.900 203.900 220.000 237.700 255.200
P (profundidad) mm 735 835 935 1.035 1.135 1.235 1.335 1.435 1.535 1.635
Elementos n° 6 7 8 9 10 11 12 13 14 15
Pres. máx. de servicio bar 5 5 5 5 5 5 5 5 5 5
Contenido de agua l 92 107 122 136 151 165 180 194 209 223
Pérdidas de carga
Lado humos mbar 0,10 0,15 0,22 0,29 0,24* 0,37* 0,39* 0,42* 0,49* 0,50*
Lado agua (∆t 10°C) mbar 61,0 76,0 85,0 92,0 100,0 112,0 118,0 121,0 125,0 130,0
Pres. cám. combust. mbar – 0,02 – 0,02 – 0,01 – 0,02 – 0,02 – 0,01 – 0,02 0,31 0,35 0,50
Depresión mín. chim. mbar 0,12 0,17 0,23 0,31 0,26 0,38 0,41 0,73 0,84 1,00
Temperatura humos °C 238 236 234 232 229 224 219 215 211 207
Caudal humos m
3
n/h 105,2 129,2 153,3 171,9 186,9 205,4 221,6 238,9 257,9 276,6
Campo de regulación
Calefacción °C 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85
Volume humos dm
3
83 92 101 110 119 128 138 147 157 167
Peso kg 462 520 578 636 676 734 792 850 908 966
12345678
0
10
20
30
40
50
Portata m
3
/h
∆p mbar
1R 4
1R 8
1R 7
1R 6
1R 5
1R 9
4 5 6 7 8 9 10 11 12
13
14 15 16 17 18 19
0
20
40
60
80
100
Portata m
3
/h
∆p mbar
2R 6
2R 7
2R 9
2R 8
120
20 21 22 23
140
2R 10
2R 11
2R 12
2R 13
2R 14
2R 15
* Sin turbuladores
Caudal m
3
/h
Caudal m
3
/h
