14
1.5 DIMENSIONES DE LA
CAMARA DE COMBUSTION
La cámara de combustión es del tipo
con pasaje directo. Las dimensiones
están indicadas en la fig. 3.
El ladrillo refractario se suministra
sólo para los modelos “1R4”.

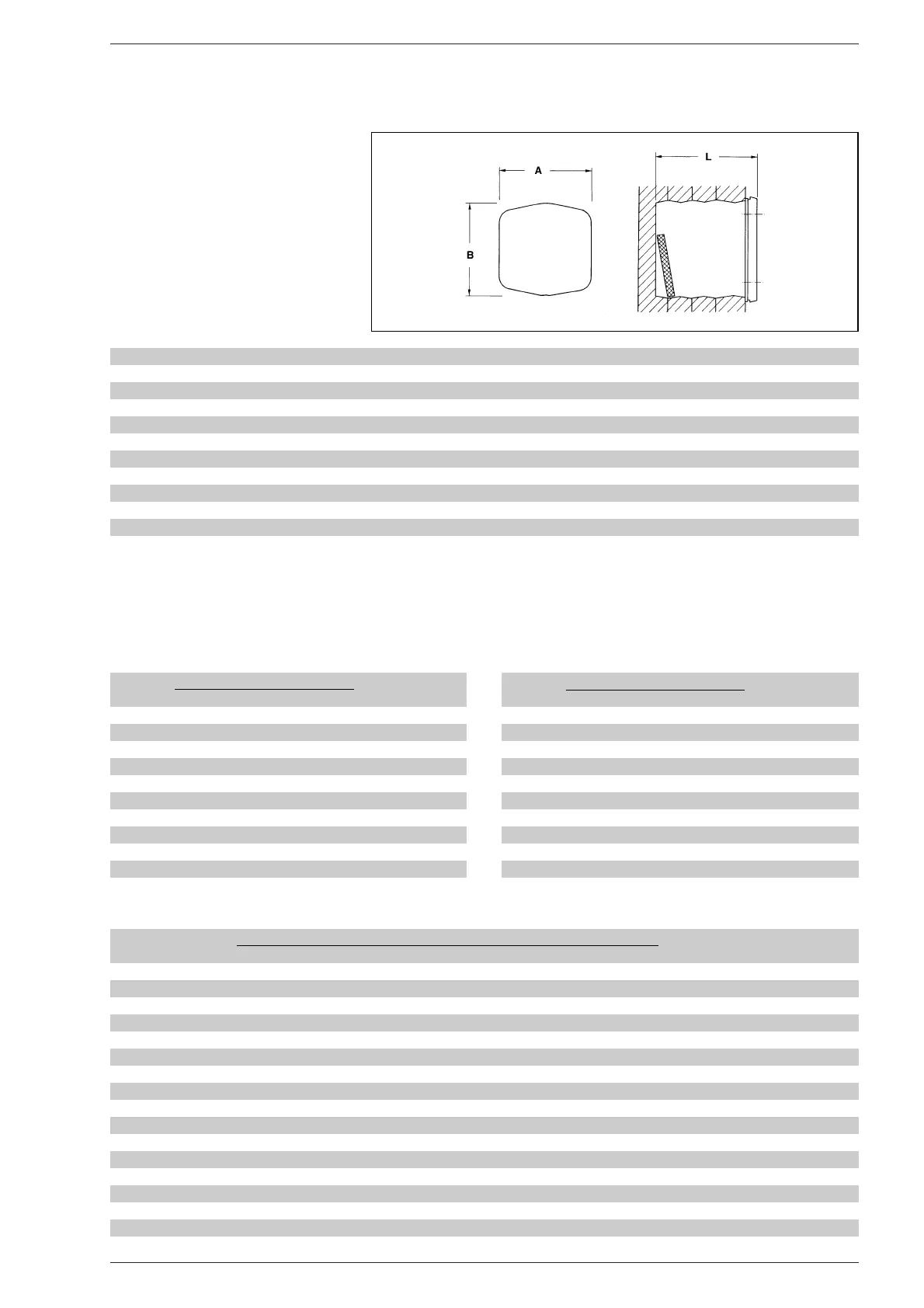

Fig. 3
1R4 1R5 1R6 1R7 1R8 1R9
A mm 310 310 310 310 310 310
B mm 310 310 310 310 310 310
L mm 296 372 448 524 600 676
Volumen m
3
0,025271 0,031891 0,038510 0,045129 0,051748 0,058367
2R6 2R7 2R8 2R9 2R10 2R11 2R12 2R13 2R14 2R15
A mm 390 390 390 390 390 390 390 390 390 390
B mm 430 430 430 430 430 430 430 430 430 430
L mm 570 670 770 870 970 1.070 1.170 1.270 1.370 1.470
Volumen m
3
0,081690 0,096314 0,110938 0,125562 0,140186 0,154810 0,169434 0,184058 0,198682 0,213306
1.6 MARCAS DE QUEMADORES ACOPLABLES
Se aconseja, en general, que el quemador a gasoil acoplable a la caldera utilice inyectores que tengan spray de tipo pleno.
1.6.1 Quemadores ECOFLAM
1.6.2 Quemadores RIELLO
Caldera Modelo Angulo de
1 llama 2 llamas pulverización
1R4 MINOR 4 – 60°
1R5 MINOR 8 – 60°
1R6 MINOR 8 – 60°
1R7 MINOR 8 – 60°
1R8 MINOR 12 – 60°
1R9 MINOR 12 – 60°
Caldera Modelo Angulo de
1 llama 2 llamas pulverización
2R6 MAIOR P 15 MAIOR P 15 AB 60°
2R7 MAIOR P 15 MAIOR P 15 AB 60°
2R8 MAIOR P 15 MAIOR P 15 AB 60°
2R9 MAIOR P 25 MAIOR P 25 AB 60°
2R10 MAIOR P 25 MAIOR P 25 AB 60°
2R11 MAIOR P 25 MAIOR P 25 AB 60°
2R12 MAIOR P 25 MAIOR P 25 AB 60°
2R13 MAIOR P 35 MAIOR P 35 AB 60°
2R14 MAIOR P 35 MAIOR P 35 AB 60°
2R15 – MAIOR P 45 AB 60°
Caldera Modelo Angulo de
Gulliver R. 40 REG pulverización
1R4 RG1R - RG1 - RG1RK G5R - G5 - G5RK REG 5 60°
1R5 RG2 - RG2D R. 40 G10 REG 5 60°
1R6 RG2 - RG2D R. 40 G10 – 60°
1R7 RG2 - RG2D R. 40 G10 – 60°
1R8 RG2 - RG2D R. 40 G10 – 60°
1R9 RG2 - RG2D - RG3 - RG3D R. 40 G10 - R. 40 G20 – 60°
2R6 RG3 - RG3D R. 40 G20 – 60°
2R7 RG3 - RG3D R. 40 G20 – 60°
2R8 RG3 - RG3D R. 40 G20 – 60°
2R9 RG3 - RG3D R. 40 G20 - G20D – 60°
2R10 RG4S - RG4D R. 40 G20 - G20D – 60°
2R11 RG4S - RG4D R. 40 G20 - G20D – 60°
2R12 RG5D - RL28 - RL28/1 – – 60°
2R13 RG5D - RL28 - RL28/2 – – 60°
2R14 RG5D - RL28 - RL28/3 – – 60°
2R15 RL28 - RL28/4 – – 60°
