15
2.1 CUARTO CALDERA
El cuarto caldera debe poseer todos
los requisitos de las normas para las
instalaciones térmicas a combustibles
líquidos.
2.2 DIMENSIONES
CUARTO CALDERA
Poner el cuerpo caldera sobre un
zócalo de no menos de 10 cm de altu-
ra. El cuerpo deberá apoyarse sobre
superficies que permitan leves desliza-
mientos; utilizando posiblemente unas
chapas de acero.
Entre las paredes del cuarto y la calde-
ra se recomienda de dejar un espacio
de no menos de 0,60 m, mientras
entre la tapa de la caldera y el techo
del lugar de no menos de 1 m.
Esta medida puede ser reducida a
0,50 m para calderas con acumulador
incorporado (de cualquier modo la
altura mínima del cuarto caldera no
debe ser inferior a 2,5 m).
2.3 CONEXION DE
LA INSTALACION
Al realizar las conexiones hidráulicas,
asegúrense respetar las indicaciones
de la fig. 1. Es conveniente que las
conexiones sean fácilmente desconec-
tables por medio de brida con racores
giratorios.
La instalación debe ser del tipo con
vaso de expansión cerrado.
2.3.1 Rellenado de la instalación
Antes de proceder a la conexión de la
caldera a la instalación, se aconseja
hacer circular el agua en las tuberías,
para eliminar posibles cuerpos
extraños que podrian perjudicar el
buen funcionamiento del aparato.
El rellenado debe hacerse lentamente,
para permitir al aire su completa sali-
da, a través de los purgadores, coloca-
dos a lo largo de la instalación.
En instalaciones de calefacción con
circuito cerrado, la presión de carga
en frio de la instalación y la presión de
preinflado del vaso de expansión,
deben coincidir y en todo caso no ser
inferiores a la altura de la columna
estática de la instalación (por ejemplo,
para una columna estática de 5 m, la
presión de preinflado del vaso y la pre-
sión de carga de la instalación
deberán coincidir como mínimo al
valor de 0,5 bar).
2.3.2 Características del agua
de alimentación
ES ABSOLUTAMENTE INDISPENSABLE
TRATAR EL AGUA UTILIZADA PARA LA
INSTALACION DE CALEFACCION EN
LOS CASOS SIGUIENTES:
– instalaciones muy amplias (con alto
contenido de agua);
– inmisión frecuente de agua para rel-
lenar la instalación;
– en caso que fuera necesario vaciar
completamente o parcialmente la
instalación.
1.6.4 Montaje de los
quemadores

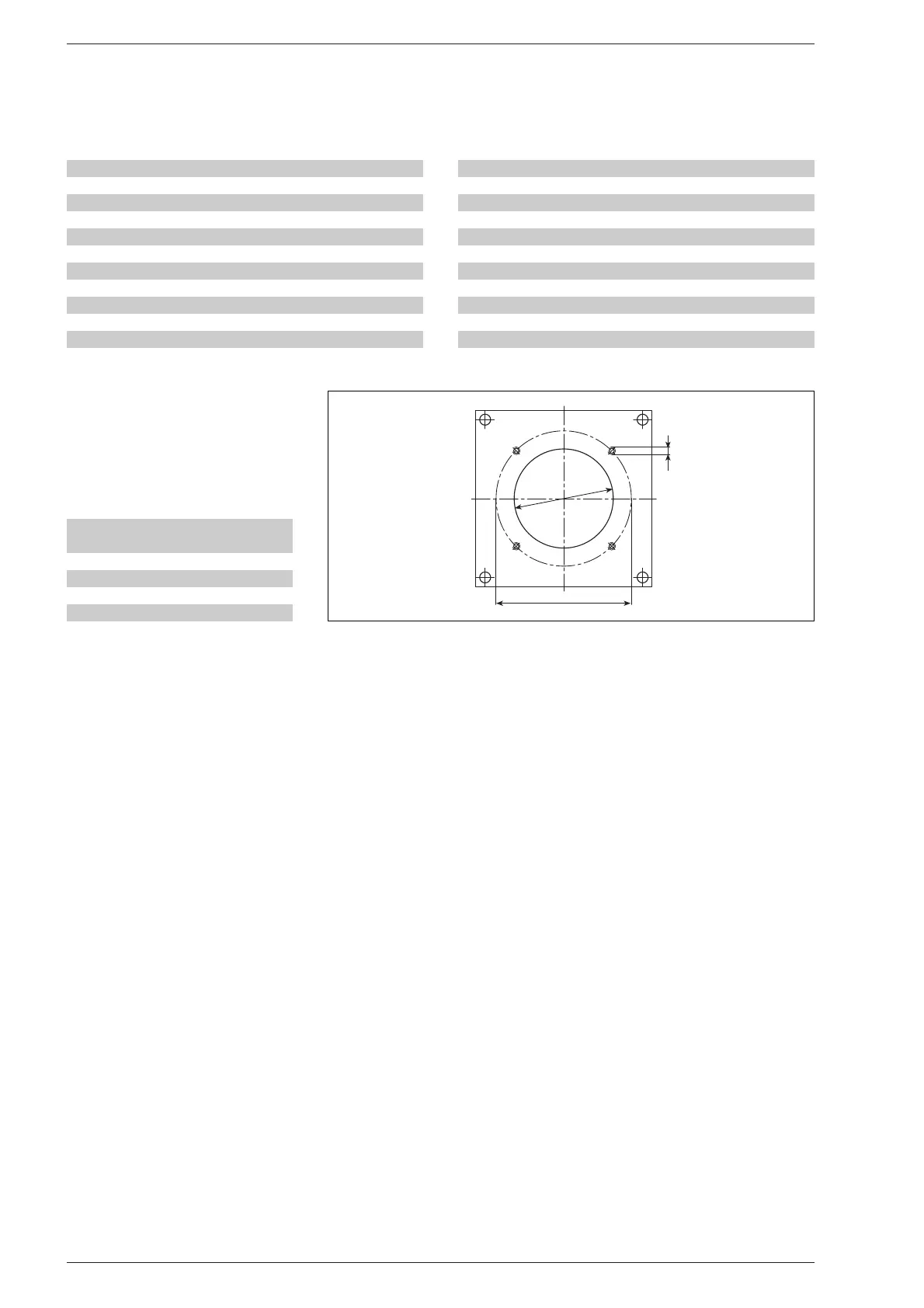

La caldera se suministra predispuesta
para el montaje del quemador. Las
dimensiones de la brida de fijación
están indicadas en la fig. 4.
1.6.3 Quemadores F.B.R.
Caldera Modelo Angulo de pulverización
1R4 G1 2001 60°
1R5 G1 2001 60°
1R6 G2 2001 60°
1R7 G2 2001 60°
1R8 G2 2001 60°
1R9 G2 MAXI 60°
Caldera Modelo Angulo de pulverización
2R6 G2 MAXI 60°
2R7 FG 14 TC 60°
2R8 FG 14 TC 60°
2R9 G 20 TC 60°
2R10 G 20 TC 60°
2R11 G 20 TC 60°
2R12 G 20 TC 60°
2R13 G 20 TC 60°
2R14 G 30/2 TC 60° - 45°
2R15 G 30/2 TC 60° - 45°
A B C
mm mm ø
1R 4÷6 110 150 M8
1R 7÷9 130 170 M8
2R 6-7 130 170 M8
2R 8÷15 160 190 M10
