Procédure d’assemblage

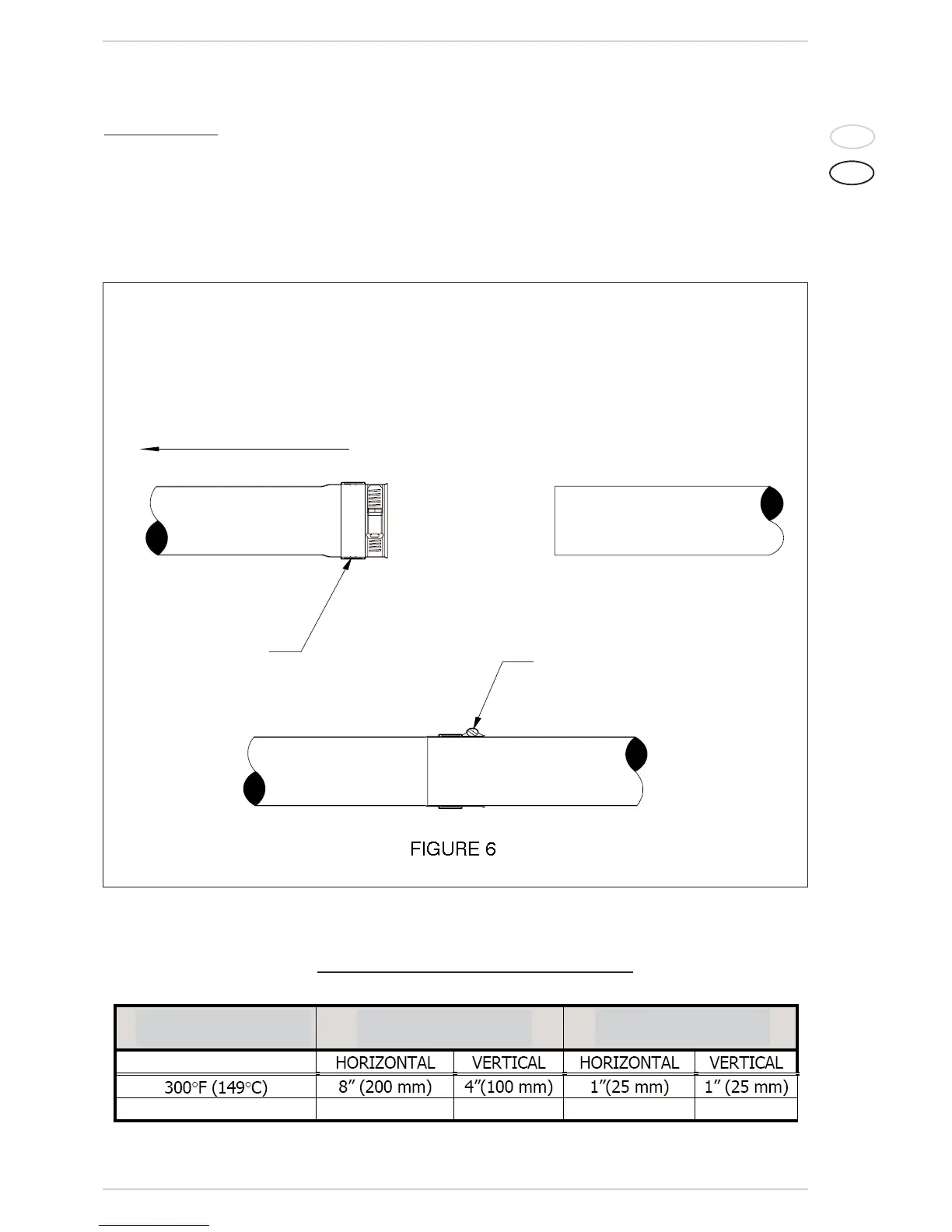

(voir figure 6 ci-dessous)
La terminaison femelle de chaque composant
d’évacuation Z comprend un joint d’étanchéité
au silicone. Vérifier tous les éléments pour s’as-
surer de leur intégrité après le transport.
Les joints doivent être installés correctement
sinon le tuyau du gaz pourrait avoir des fuites de
monoxyde de carbone qui est un poison.
1. Aligner les tuyaux et les pousser aussi loin que
possible (jusqu’au renfoncement ou au moins
175 pouces).
2. Serrer la vis du collier d’une torsion minimum
de 40in/lbs à un maximum de 50 in/lbs.
NB: Pour certains colliers de tuyaux il peut être
nécessaire d’utiliser une colle au silicone à
haute température pour avoir une étan-
chéité à la pression du gaz.
DETAIL JOINTURE
VERS L’INSTALLATION
JOINT
COLLIER DE SERRAGE
DEGAGEMENT POUR COMBUSTIBLES
TEMPERATURE SYSTEME
OPERATIONNEL
HABILITATION
ENTOURÉE
HABILITATION
UNENCLOSED
