3.1 TABLEAU ÉLECTRONIQUE
Les tableaux électroniques sont fabriqués
conformément aux Directives canadiennes
et ANSI. Ils sont alimentés en 120V à tra-
vers un transformateur intégré qui envoie
un courant de 24 V aux composants sui-
vants : modulateur, capteurs Eau chaude
sanitaire/Chauffage, thermostat d'ambian-
ce, débitmètre d'eau/pressostat d'eau,
pressostat, thermostat gaz
d'évacuation/pressostat gaz d'évacuation,
thermostat de sécurité et programmateur
horaire. Un système de modulation automa-
tique et continu permet à la chaudière de
régler la chaleur produite en fonction des
besoins du système ou de l'utilisateur.
Les composants électroniques sont garan-
tis contre les températures comprises
entre 0° et
+60°C (32°-140° F).
3.1.1 Recherche des pannes

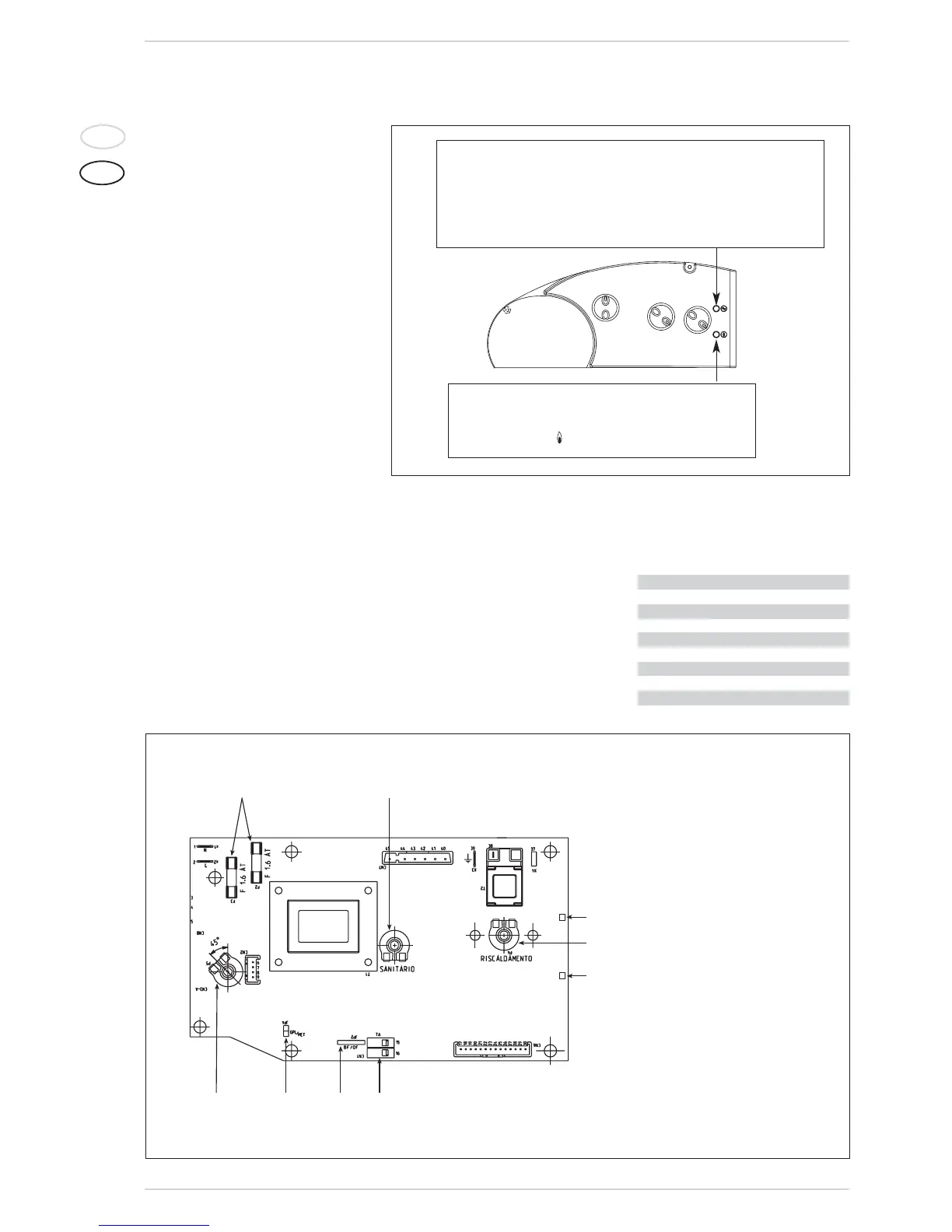

Les voyants à témoin, illustrés par la figure
14, signalent les mauvais fonctionnements.
3.1.2 Dispositifs
Le tableau électronique est équipé des
dispositifs suivants (fig. 15) :
– Connecteur “METHANE/GPL” (4)
Lorsque le connecteur est débranché, la
chaudière est prête à fonctionner au
MÉTHANE, avec le connecteur branché,
au GPL.
ATTENTION: Il est indispensable que les
opérations décrites ci-après soient
accomplies par un technicien qualifié.
3.2 SONDE
DE RELEVEMENT
DE TEMPÉRATURE
Le système antigel est formé par une
sonde de chaleur NTC qui s'active lorsque
la température de l'eau atteint 6°C (43 F).
La sonde fait office de thermostat de limite
et éteint le brûleur lorsque la température
mesurée dépasse 85°C (185 F); la tempé-
rature de remise à zéro est réglée sur
80°C (176 F).
Lorsque la sonde se déclenche, la chau-
dière ne fonctionne plus du tout.
Le Tableau 3 montre les valeurs de rési-
stance (Ω) tobtenues sur la sonde lorsque
la température varie.
48
ENG
FR
Figure 15
Figure 14
3 CARACTERISTIQUES
TABLEAU 3
Température Résistance
°C °F (Ω)
20 68 12.090
30 86 8.313
40 104 5.828
50 122 4.161
60 140 3.021
70 158 2.229
80 176 1.669
Diode rouge allumée blocage de l’allumage/intervention de
aquastat de sécurité: tourner le sélecteur
OFF/ETE/HIV/DEBLOCAGE
sur la position ( ) pour rétablir le fonctionnement
Diode bicolore verte éteinte: manque de tension.
Diode bicolore orange anomalie de la sonde de chauffage (SM).
Diode verte intermittente panne du ventilateur/
pressostat fumées/intervention de aquastat de fumées.
Del orange clignotante en cas de manque circulation d'eau.
Del rouge clignotante en cas d'anomalie sonde sanitaire (SS).
LEGENDE
1 Cavalier JP2
2 Fusible (1,6 AT)
3 Potentiomètre sanitaire
4 Connecteur “METHANE/GPL ”
5Sélecteur
“OFF/ETE/HIV./DEBLOCAGE”
7 Diode rouge de blocage
8 Potentimètre chauffage
9 Diode bicolore verte/orange
10 Connecteur “TA”
