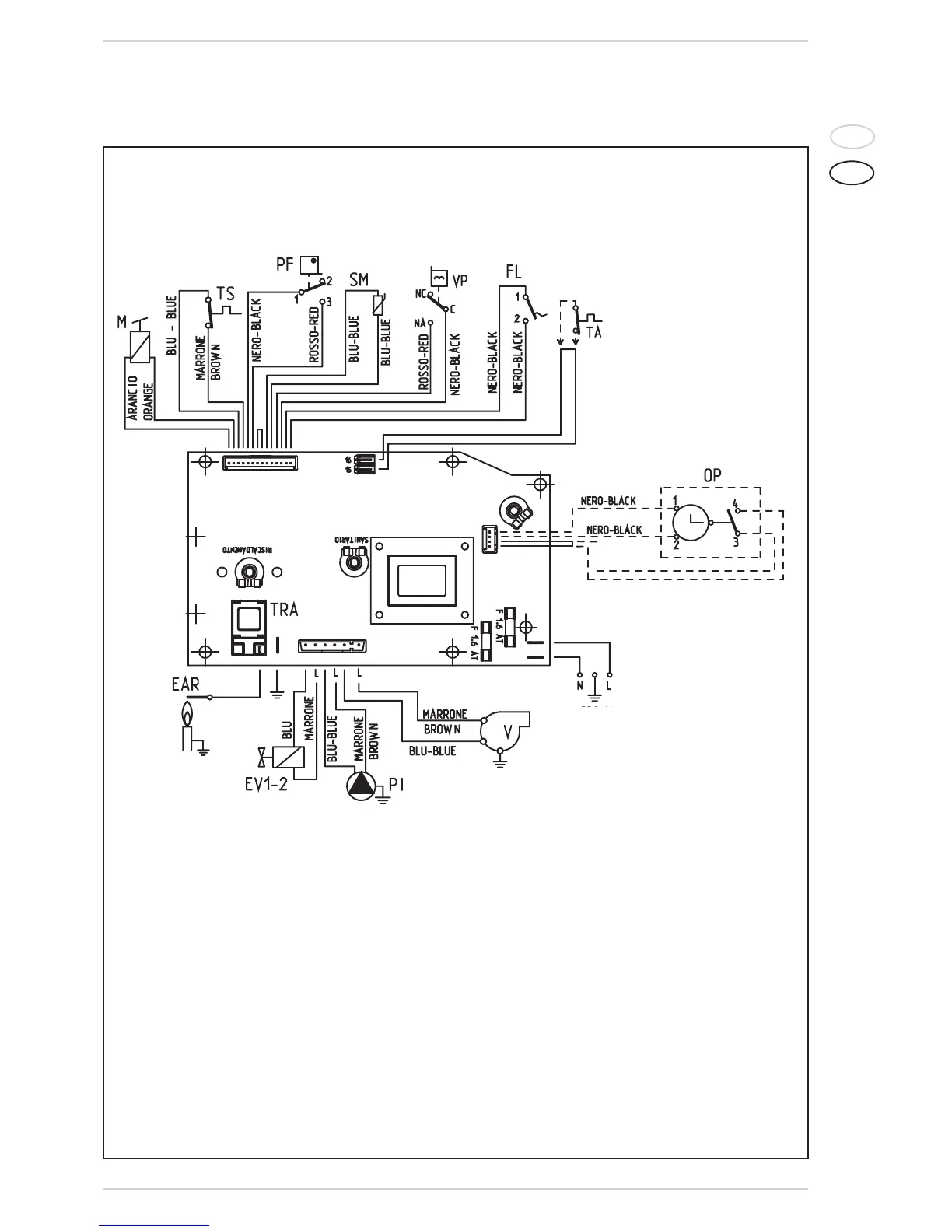

2.9.3 Schéma électrique
120V
60Hz
LÉGENDES
F Fusible (1.6 AT)
PI Pompe chauffage.
EV1-2 Electrovanne gaz
V Ventilateur
PF Pressostat fumée
VP Vanne pressostatique
M Modulateur
SM Sonde chauffage
SS Sonde sanitaire
TA Thermostat d'ambiance
EAR Electrode d'allumage/détection
TRA Transformateur allumage
TS Thermostat sécurité 100°C (212°F)
PA Pressostat eau
FL Regolateur de flux
TF Thermostat fumées
OP Programmateur horaire
Remarque: Branchez le thermostat d'ambiance
ou le thermostat horaire sur les borne 15 et 16
du connecteur TA après avoir retiré le cavalier.
CODES PIECES DE RECHANGE CONNECTEURS:
CN2 code 6299909
CN6 code 6299906
CN7 code 6299907
