3.3 ALLUMAGE
ÉLECTRONIQUE
L'allumage et la détection de flamme sont
commandés par un électrode située dans le
brûleur.
Cela permet de garantir le maximum de
sécurité avec des temps d'intervention infé-
rieurs à la seconde en cas d'extinction acci-
dentelle ou de panne de gaz.
3.3.1 Cycle de fonctionnement
Faites tourner le commutateur rotatif sur
été ou hiver, la Del rouge doit s'éclairer.
Généralement le brûleur s'allume dans les
10 secondes.
Cependant il peut arriver qu'il ne s'allume
pas, et le signal signalant que le tableau de
commande est “verrouillé” s'active:
– Panne de gaz
Le tableau de commande accomplit le
cycle normalement en alimentant électri-
quement l'électrode d'allumage. L'élec-
trode continue à lancer des étincelles
pendant 10 secondes au maximum. Si le
brûleur ne s'allume pas, le tableau de
commande “se verrouille”.
Cela peut se produire lors du premier
allumage ou après une période d'arrêt
prolongé de la chaudière s'il y a de l'air
dans les tuyaux.
Cela peut être causé par la fermeture du
robinet de gaz ou par la rupture dans
l'enroulement de l'une des électrovan-
nes, ce qui empêche le robinet de s'ou-
vrir.
– L'électrode d'allumage ne produit
pas d'étincelle
Dans la chaudière, on en voit s'ouvrir que
le gaz vers le brûleur. Après 10 secon-
des, le tableau de commande se déver-
rouille.
Cela peut être causé par une rupture du
fil de l'électrode ou par le fil qui est mal
fixé sur la borne du transformateur d'al-
lumage.
L'électrode est mise à la terre ou très
usée et doit être remplacée. Le tableau
de commande est défectueux.
En cas de panne de courant soudaine, le
brûleur s'éteint immédiatement et lorsque
le courant revient la chaudière redémarre
automatiquement.

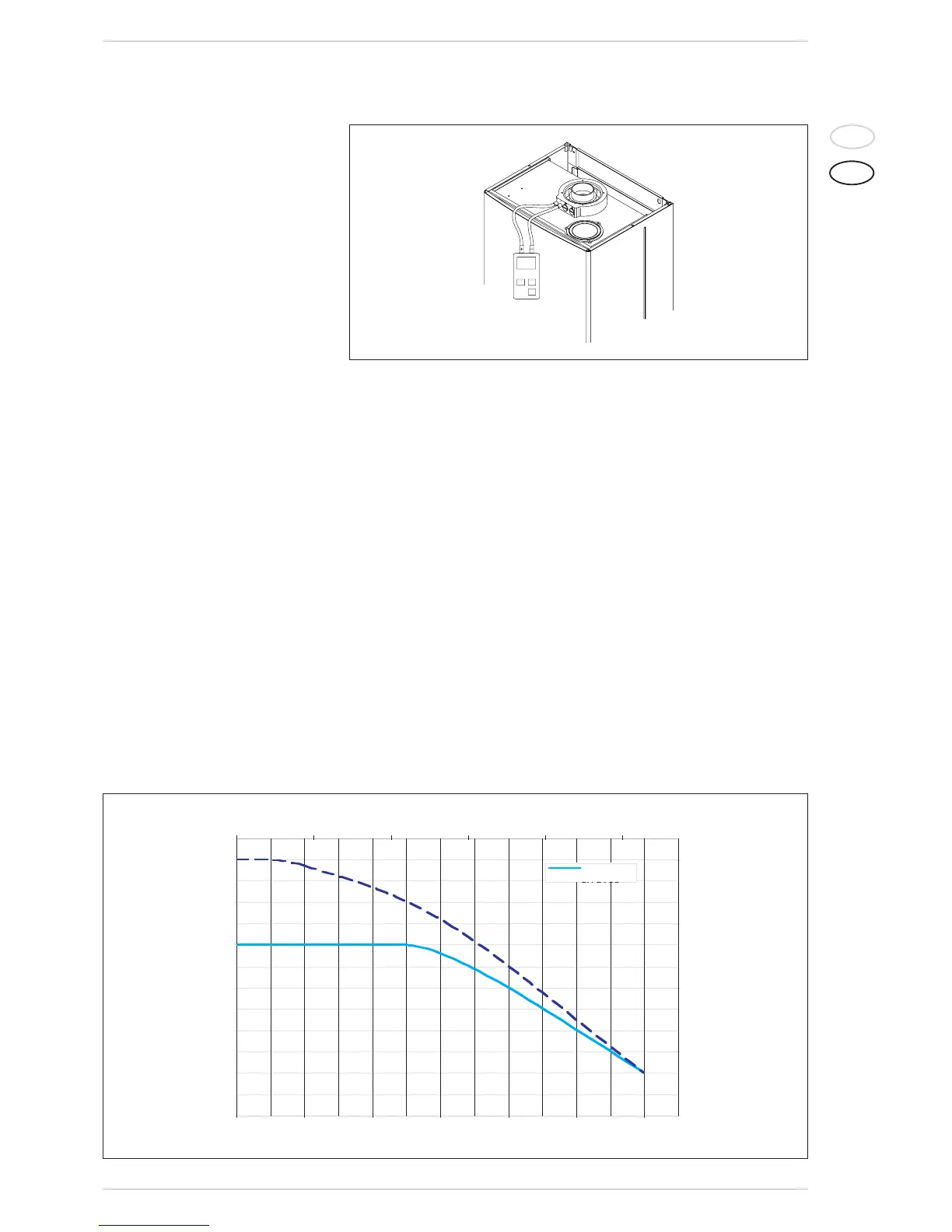

3.4 PRESSOSTAT DE FUMÉE (fig. 16)
Le pressostat à réglages fixes: 4.6-5.6 mm
H
2
O (0.18-O.22” W.C.H
2
O), permet de
garantir le fonctionnement de la chaudière
même avec une prise d'air et des tuyaux d'é-
vacuation des fumées ayant la longueur
maximum autorisée.
La valeur du signal du pressostat est
mesurée par un manomètre branché de la
façon illustrée par la figure 16.
3.5 REGOLATEUR DE FLUX
SOUPAPE DE SECURITE
Le regolateur de flux (8 fig. 5) est déclen-
ché et arrête le brûleur lorsqu'il ne détecte
pas un écoulement d'eau dans le circuit pri-
maire > 400 l/h (1.76 USgpm).
Pour rétablir le fonctionnement du brûleur,
vérifiez la pression du système, le fonction-
nement de la pompe, le débitmètre et le
nettoyage du filtre “Aqua Guard Filter
System”.
NOTA:
Si l’on doit remplacer la soupape
régulatrice de flux, s’assurer que la flè-
che est tournée dans la même direction
que le flux d’eau.
3.6 PRÉVALENCE DISPONIBLE
POUR LE SYSTÈME
La prévalence résiduelle du système de
chauffage est indiquée par une fonction du
débit sur la courbe de la figure 17.
Pour obtenir le maximum de prévalence
disponible pour le système, coupez la déri-
vation en faisant tourner le raccord en
Figure 16
0
100
200
300
400
500
600
0 200 400 600 800 1000 1200
