2.9 CÂBLAGE ÉLECTRIQUE
La chaudière doit être mise à la terre
conformément aux prescriptions de l'auto-
rité compétente ou, en l'absence de ces
prescriptions, au Code national électrique
ANSI/NFPA 70 et ou le Code canadien
électrique partie I, CSA C22.1, Code électri-
que.
Si vous devez remplacer le cordon électri-
que fourni avec la chaudière, commandez-le
exclusivement à Sime.
L'alimentation électrique doit être
monophasée à 1320 V-60 Hz et passer
par un interrupteur principal protégé par
un fusible avec une distance minimum de 3
mm (0.12 in - 0.01 ft) entre les contacts.
REMARQUE: La chaudière doit être bran-
chée sur un système de mise à la terre
efficace. SIME décline toute responsabi-
lité en cas de préjudice personnel ou de
dégât matériel provoqué par l'absence de
mise à la terre de la chaudière.
2.9.1 Tableau électrique (fig. 12)
Avant d'accomplir une quelconque opéra-
tion, débranchez le cordon électrique de
l'unité. En mettant le sélecteur de posi-
tion de la chaudière sur OFF vous ne
débranchez pas le tableau électrique du
secteur.
AAtttteennttiioonn :: mmeettttrree ddeess ééttiiqquueetttteess àà ttoouuss lleess
ccââbblleess aavvaanntt ddee lleess ddéébbrraanncchheerr lloorrss ddee ll''eenn--
ttrreettiieenn ddee llaa ccoommmmaannddee.. LLeess eerrrreeuurrss ddee
ccââbbllaaggee ppeeuuvveenntt pprroovvooqquueerr uunn ffoonnccttiioonnnnee--
mmeenntt iimmpprroopprree eett ddaannggeerreeuuxx..
AApprrèèss aavvooiirr bbrraanncchhéé ttoouuss lleess ccââbblleess,, vvéérriiffiieerr
qquuee llee ffoonnccttiioonnnneemmeenntt eesstt ccoorrrreecctt aapprrèèss
ll''eennttrreettiieenn..
Retirez les trois vis (9) de verrouillage du
tableau de commande et tirez ce dernier
vers l'avant pour pouvoir le renverser vers
le bas (6).
2.9.2 Connexion thermostat
d'ambiance (fig. 12)
Pour accéder au connecteur TA, retirez le
couvercle du tableau de commande (7) et
branchez le thermostat d'ambiance sur les
bornes 15 et 16 après avoir retiré le cava-
lier.
Le thermostat ou le thermostat horaire,
recommandés pour mieux contrôler la
température de la pièce, doit être un con-
tact propre.

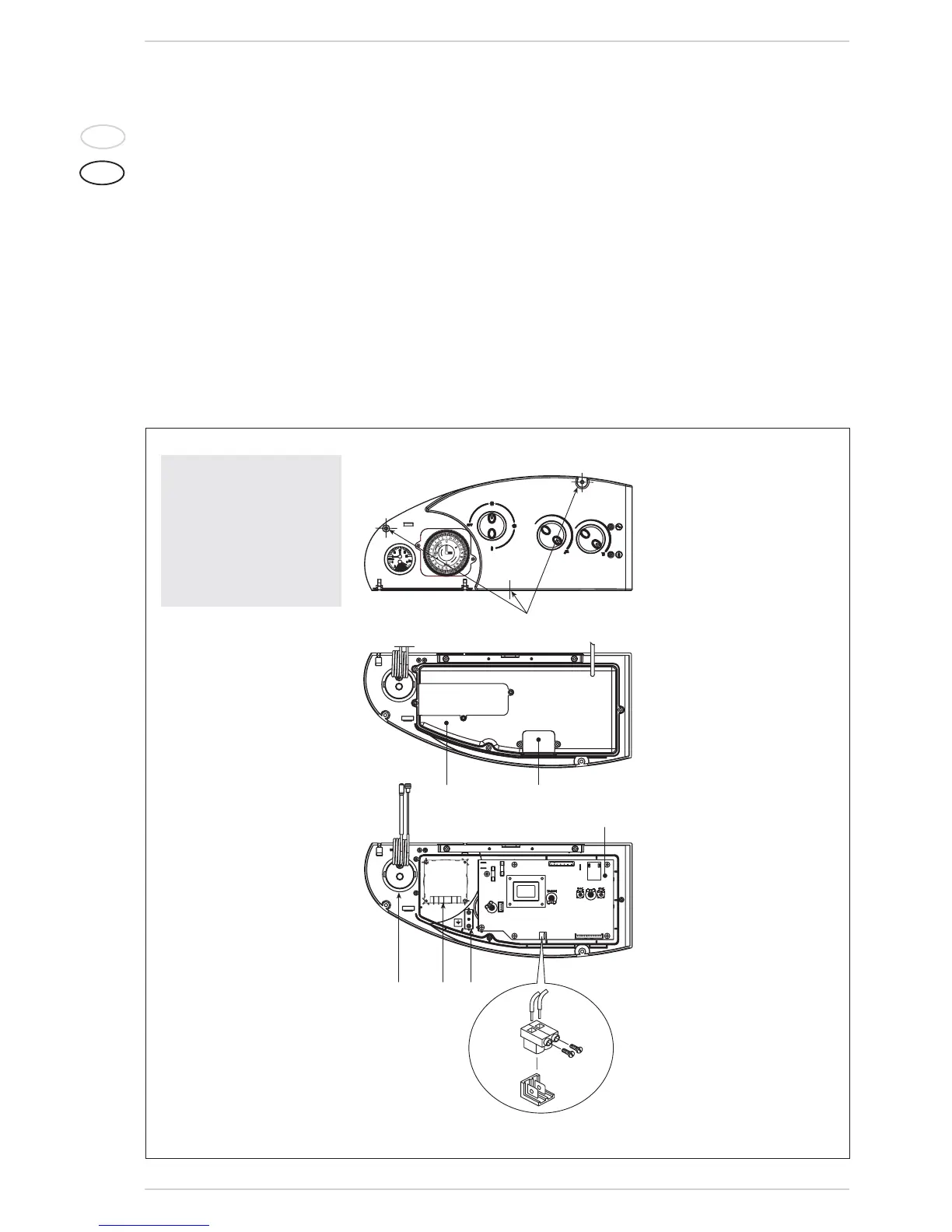

Figure 12
LEGENDE
1 Thermomanomètre
2 Horloge programmateur
(optionelle cod. 8092214)
4 Carte électronique
5 Faston de terre
6 Protection instruments
7 Couvercle (TA)
8 Connecteur (TA)
9 Vis de fixation
ATTENTION: Après avoir enlevé les trois
vis (9), tirer vers l’avant le tableau pour
que l’on puisse l’incliner vers le bas.
IMPORTANT
Avant chaque intervention,
débrancher l'alimentation élec-
trique en agissant sur l'inter-
rupteur dans la
mesure où, le sélecteur de la
chaudière étant en position
“OFF”, le tableau électrique
demeure alimenté.
