45
ENG
FR

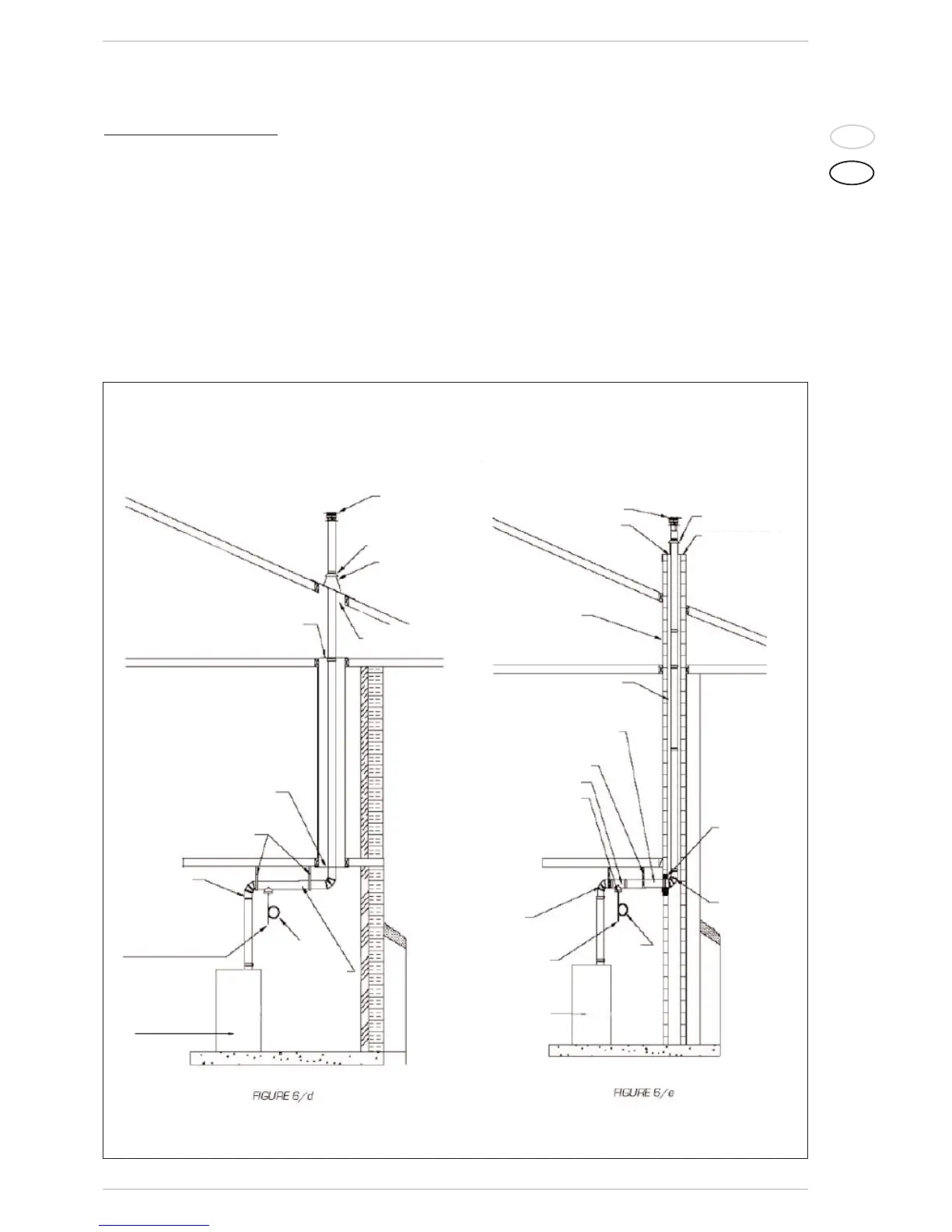

Cheminée en maçonnerie existante
(voir fig. 6/e)
N.B. Une cheminée d’évacuation en maçon-
nerie peut être utilisée pour convoyer Z-
VENT si aucune autre installation ne s’éva-
cue directement dans le même conduit sans
une gaine. Avant de commencer l’installation
s’assurer que la cheminée est conforme à la
réglementation en vigueur.
La cheminée doit être propre, sans suie,
débris ou créosote avant d’installer Z-VENT.
1. En suivant la PROCEDURE D’ASSEMBLA-
GE (fig. 6). Assembler les longueurs de
tuyau qui descendent le long de la che-
minée jusqu’à l’extrémité de l’ouverture de
la cheminée (on peut utiliser une corde
pour faciliter cette descente)
2. Installer le solin au-dessus de la dernière
longueur de tuyau et fixer le support supé-
rieur au tuyau. Laisser 6’’ (150 mm) de
tuyau sortant du solin pour installer le cha-
peau d’évacuation et pour pouvoir ajuster
correctement la base en T.
3. Fixer le solin au sommet de cheminée en
utilisant un calfatage ou des vis. Si les tui-
les du toit sont en place les angles des
solins doivent être crantés et la plaque de
solin installée autour des tuiles.
4. On peut maintenant installer le chapeau
d’évacuation en suivant la PROCEDURE
D’ASSEMBLAGE (fig.6).
5. Lorsque c’est nécessaire installer un drai-
nage en T sur le tuyau en suivant la PRO-
CEDURE D’ASSEMBLAGE (fig.6).
6. L’installation horizontale restante de l’équi-
pement peut être effectuée de la même
façon que pour l’évacuation murale latéra-
le à page 53 en se conformant aux règles
D’EVACUATION HORIZONTALE.
7. On peut effectuer les réglages finaux au
support supérieur si nécessaire.
CHAPEAU
D’EVACUATION
INSTALLATION VERTICALE
INSTALLATION VERTICALE EN MACONNERIE
SUPPORT SUPERIEUR
SOLIN
CHAPEAU D’EVACUATION
SOLIN
SUPPORT SUPERIEUR
SCELLEMENT
AU SILICONE
CHEMINEE
ESPACE MIN.
4” (102 mm)
SUPPORT/ENTRETOISE
ANTIFEU
ENTREE A ISOLER
SI NECESSAIRE
DECROCHEMENT HORIZONTAL
1/4” (25/102 mm)
VARIABLE/PIEDS INCLINAISON ≥ 3°
ENTRETOISE SUSPENDUE
DRAINAGE EN T
COLLIER DE GLISSEMENT
WORTAR
COUDE
COUDE
BAC DE
DRAINAGE
POUR DRAINER – LES
ECOULEMENTS DE
DRAINAGE SE CONFORMER
A LA LEGISLATION LOCALE
INSTALLATION
ENTRETOISE ANTIFEU
BRIDE SUSPENDUE
COUDE
POUR DRAINER – LES
ECOULEMENTS DE
DRAINAGE SE CONFORMER
A LA LEGISLATION LOCALE
BAC DE DRAINAGE
INSTALLATION
DECROCHEMENT
HORIZONTAL1/4”
(25/102 mm)
VARIABLE/PIEDS
INCLINAISON ≥ 3°
