AU-DESSUS DU TOIT

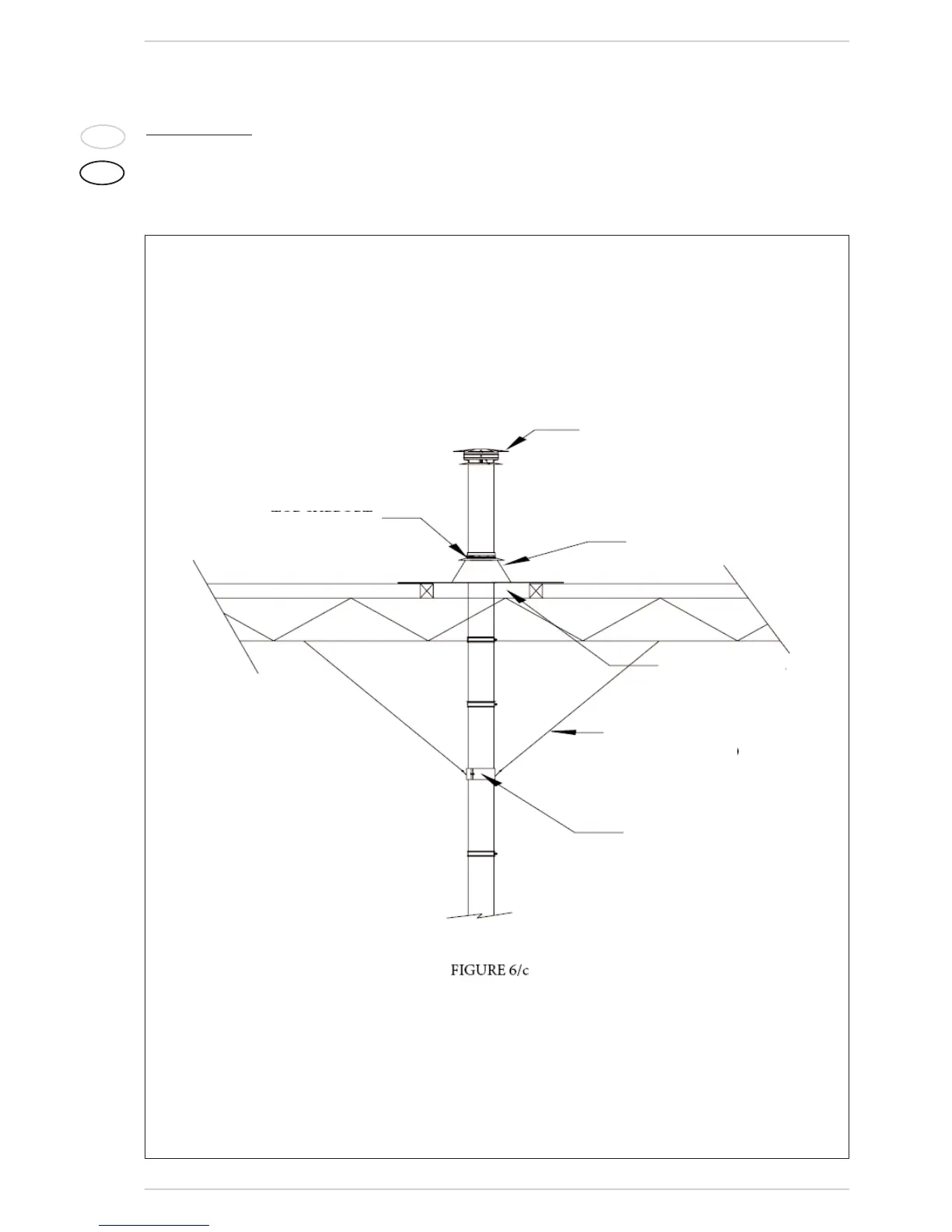

(voir figure 6/c)
NB: Lorsque l’évacuation Z doit être
allongée au-dessus de la ligne de faitage
du toit de plus de six pieds il faut utiliser
un hauban pour tenir le système.
1. Installer le hauban au-dessous du cha-
peau d’évacuation à l’aide de la vis 10-24
fournie et de son écrou.
2. Fixer un câble en acier inoxydable ou gal-
vanisé d’une portée minimum de 500 lbs
(227 kgf) à chacun des quatre trous
d’ancrage.
3. Ancrer les câbles à une partie rigide du
bâtiment en utilisant une méthode d’an-
crage adéquate.
CHAPEAU D’EVACUATION
SUPPORT SUPERIEUR
SOLIN
ESPACE MIN.
4” (102 mm)
CABLE GALVANISE OU
ACIER INOXYDABLE (4)
HAUBAN
