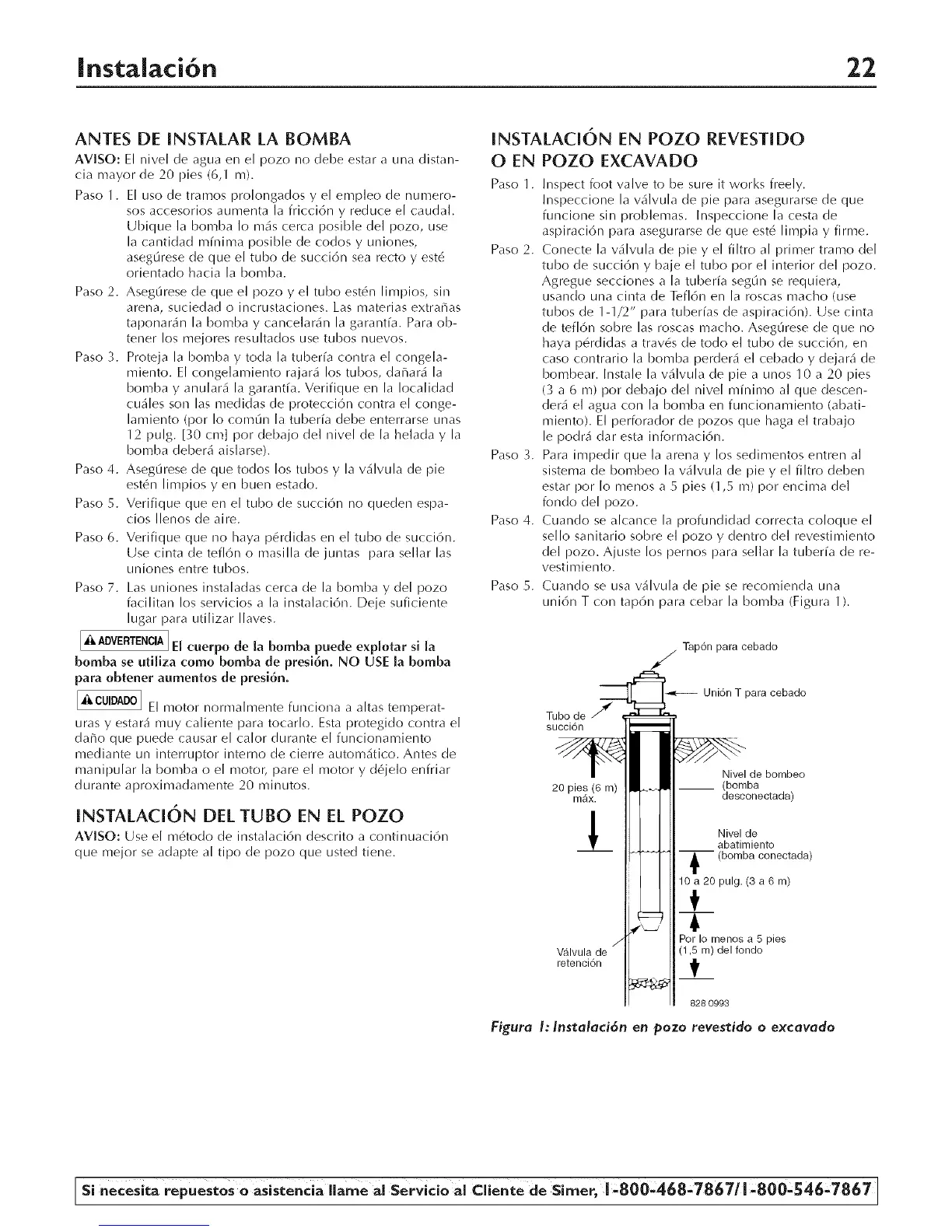

|nstalaci6n 22
ANTES DE INSTALAR LA BOMBA
AVISO: El nivel de agua en el pozo no debe estar a una distan-
cia mayor de 20 pies (6,1 m). Paso 1.
Paso 1. El uso de tramos prolongados y el empleo de numero-
sos accesorios aumenta la fricci6n y reduce el caudal.
Ubique la bomba Io m_s cerca posible del pozo, use
la cantidad mfilima posible de codos y uniones, Paso 2.
aseg(irese de que el tubo de succi6n sea recto y est_
orientado hacia la bomba.
Paso 2. Aseg(irese de clue el pozo y el tubo estc_n limpios, sin
arena, suciedad o incrustaciones. Las materias extrafias
taponar_n la bombay cancelar_n la garanffa. Para ob-
tener los mejores resuhados use tubos nuevos.
Paso 3. Proteja la bombay toda la tubeffa contra el congela-
miento. El congelamiento rajar_ los tubos, daflan_ la
bornbay anular_ la garant_a. Verifique en la Iocalidad
curies son las medidas de protecci6n contra el conge-
lamiento (por Io comOn la tuberfa debe enterrarse unas
12 pulg. [30 crn] por debajo clel nivel de la helada y la
bomba deber_ aislarse). Paso 3.
Paso 4. AsegOrese de que todos los tubos y la v_lvula de pie
est_n limpios y en buen estado.
Paso 5. Verifique queen el tubo de succi6n no queden espa-
cios Ilenos de aire. Paso 4.
Paso 6. Verifique que no haya pGrdidas en el tubo de succi6n.
Usecintadetefl6nomasilladejuntas parasellarlas
uniones entre tubos.
Paso 7. Las uniones instaladas cerca de la bombay del pozo Paso 5.
facilitan los servicios a la instalaci6n. Deje suficiente
lugar para utilizar Ilaves.
l l
i_'ADVERTENCIAI El cuerpo de la bomba puede expletar si la
bemba se uti[iza como bomba de presi6n, NO USE la bomba
para obtener aumentos de presi6n.
[_CUlDAD0] El motor normalmente funciona a altas temperat-
uras y estar_i muy caliente para tocarlo. Esta protegido contra el
dafio que puede causar el calor durante el funcionamiento
mediante un interruptor interno de cierre autom6tico. Antes de
manipular la bomba o el motor, pare el motor y d_jelo enfriar
durante aproximadamente 20 minutos.
INSTALACl6N DEL TUBO EN EL POZO
AVISO: Use el m_todo de instalaci6n descrito a continuaci6n
que mejor se adapte al tipo de pozo que usted tiene.
INSTALACl6N EN POZO REVESTIDO
O EN POZO EXCAVADO
Inspect foot valve to be sure it works freely.
Inspeccione la v_lvula de pie para asegurarse de que
funcione sin problemas. Inspeccione la cesta de
aspiraciOn para asegurarse de que est6 limpia y firme.
Conecte la wilvula de pie y el filtro al primer tramo del
tubo de succi6n y baje el tubo por el interior del pozo.
Agregue secciones a la tuberfa segOn se requiera,
usando una cinta de Tefl6n en la roscas macho (use
tubos de 1-1/2" para tuber[as de aspiraci6n). Use cinta
de tefl6n sobre las roscas macho. AsegOrese de que no
haya p_!rdidas a trav_s de todo el tubo de succi6n, en
caso contrario la bomba perder_i el cebado y dejar_ de
bombear. Instale la v_lvula de pie a unos 10 a 20 pies
(3 a 6 m) por debajo del nivel mfnimo al que descen-
der_i el agua con la bomba en funcionamiento (abati-
miento). El perforador de pozos que haga el trabajo
le podr_ dar esta informaci6n.
Para impedir que la arena y los sedimentos entren al
sistema de bornbeo la v_lvula de pie y el filtro deben
estar por Io menos a 5 pies (1,5 m) por encima del
fondo (]el pozo.
Cuando se alcance la profundidad correcta coloque el
sello sanitario sobre el pozo y dentro del revestimiento
del pozo. Ajuste los pernos para sellar la tuber[a de re-
vestimiento.
Cuando se usa v_lvula de pie se recomienda una
uni6n T con tap6n para cebar la bomba (Figura 1).
20 pies (6 m)
m_ix.
L
V_lvula de /
retenci6n
,_Tap6n para cebado
para eebado
10i 20 pulg. (3 a 6 m)
_:_l[_r911os a 5 pies
(l m)delfondo
Figure h Instalaci6n en pozo revestido o excavado
