Simu Hz - Instalación

19Ø55
6
9
8
11
7
5
10
4
2 1
3
PROG ≥ 3s.
PROG ≤ 1s.
4 klx
8 klx
12 klx
16 klx
28 klx
32 klx
Simulación de
presencia del sol
( 30° = 4 klx)
LED (8) verde : valor medido
>
umbral
LED (8) rojo : valor medido
<
umbral
24 klx
20 klx

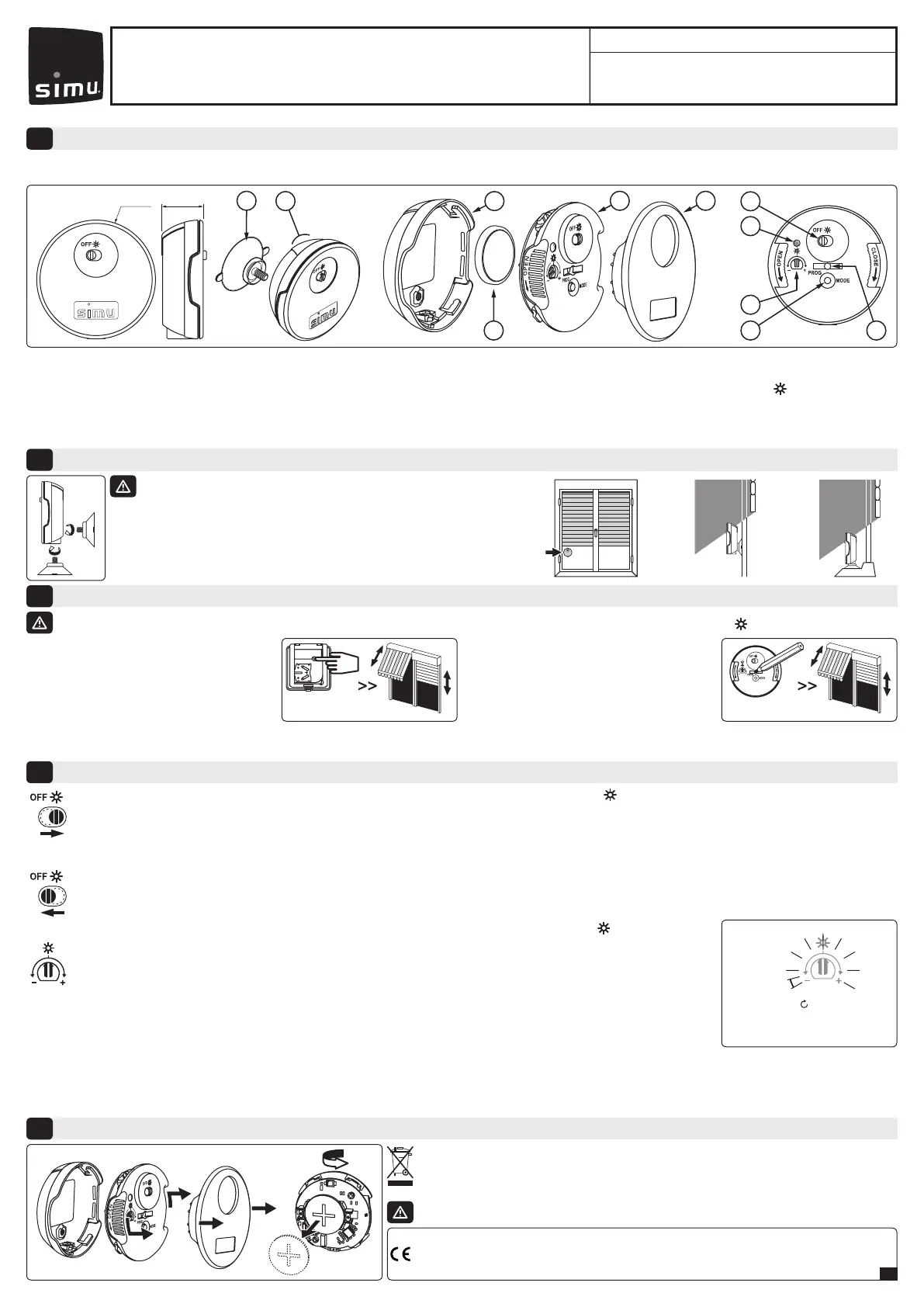

ES Sensor Sol Hz
5107610B
Leer atentamente este folleto antes de cualquier
utilización.
Presentación
1
Instalación
2
Programación del sensor en una instalación ya existente
3
Funcionamiento del sensor
4
Cambio de la pila
5
1/1
Deberá cambiar la pila cuando el indicador LED (8) cambie a naranja.
Pila Li-Mn 3V tipo CR 2430. Respete la polaridad (+/-). Separe el aparato, las pilas o las
baterías ya usados y llévelos a un punto de recogida para reciclarlos.
El sensor sol Hz es un sensor de sol por radio que permite el control automático de persianas enrollables y toldos equipados con un receptor o con motores de la
gama SIMU-Hz. Envía órdenes a persianas y toldos para que se abran o se cierren en función de la luz solar.
- Limpie la supercie donde vaya a colocarse el sensor. Compruebe que no
haya ningún objeto que haga sombra sobre el sensor.
- Aleje los emisores de toda supercie o estructura metálica que puedan
impedir su funcionamiento correcto (pérdida de alcance).
- No permita que los niños jueguen con los dispositivos de control.
- No sumerja el sensor en un líquido.
Para realizar esta operación, retirar la tapa delantera (1) y coloque el microinterruptor (9) del sensor en la posición (véase el apartado 4.1).
- Humedezca la ventosa y, a continuación, coloque el sensor sobre la cara interior del
cristal o en el interior, sobre el alféizar de la ventana.
- Coloque la zona de detección del sensor al nivel de la zona de sombra deseada.
- Si su sensor debe controlar un grupo de motores: repita las operaciones 3.1 y 3.2 con cada motor del grupo.
- Para eliminar el sensor de la memoria del motor: realice la operación 3.1 desde el emisor individual ya programado, y la operación 3.2 desde el sensor que se vaya a eliminar.
3.1- Abra la memoria del motor desde el emi-
sor individual ya memorizado:
- Pulsar durante unos 3 segundos la tecla PROG
del emisor. El motor realiza un giro durante medio
segundo en un sentido y, a continuación, en el otro.
4.1- Encendido / Apagado del sensor: Para poner en marcha el sensor, coloque el microinterruptor (9) en . El indicador LED (8) se enciende durante 5 segundos.
- Si la radiación solar supera el umbral ajustado durante más de 5 minutos (5 seg. en modo DEMO), el sensor ordenará al motor, sucesivamente, que baje y, después,
que suba, para colocar la persiana enrollable / protección solar en el límite inferior de la zona de sombra (véase el apartado 2).
- Si la intensidad del sol cae por debajo del umbral establecido durante más de 15-30 minutos (30 segundos en modo DEMO), el sensor ordenará la apertura completa
de la persiana enrollable / protección solar (15 minutos si la radiación solar es continua, 30 minutos en caso de alternancia nubes / sol).
En caso de que se supere muchas veces el umbral (superior / inferior) durante un movimiento, el sensor ordenará a la persiana enrollable / protección solar
que se detenga y, a continuación, que se coloque en la posición alta, sin dar ninguna otra orden para ese día.
- Para desactivar el sensor, coloque el microinterruptor (9) en OFF. En este modo, el sensor deja de dar órdenes al motor o los motores en función de la radiación solar
y los botones PROG y MODE dejarán de estar operativos.
4.2- Ajuste del umbral: Para realizar esta operación, el microinterruptor (9) debe estar en la posición . Antes de ajustar el
umbral es preferible conocer el valor de radiación solar instantánea (en klux – véase el diagrama contiguo).
- Pulse brevemente la tecla MODE (11). Se encenderá el indicador LED (8).
- Coloque el potenciómetro de ajuste del umbral (7) en el valor máximo (+). A continuación, gire lentamente el potenciómetro
en el sentido contrario a las agujas del reloj (sentido -) hasta que el indicador LED cambie de rojo a verde. La posición del
potenciómetro (7) durante el cambio del LED indica la intensidad luminosa instantánea.
4.3- Modo de demostración: El modo de demostración puede utilizarse para cubrir las necesidades de la demostración, así como para ajustar el umbral, porque los tiempos de reacción se reducen.
- Para activar el modo DEMO, pulse el botón MODE (11) durante más de 3 segundos. El indicador LED (8) cambia de iluminación ja (2 seg.) a un parpadeo durante 30 segundos.
- Para desactivar el modo DEMO, pulse durante más de 3 segundos el botón MODE (11). El indicador LED (8) pasa del parpadeo (2 seg.) a una iluminación ja y, a continuación, se apaga.
El modo DEMO se desactiva automáticamente 3 minutos después de la última acción realizada en el sensor.
A continuación, ajuste el umbral como se indica a continuación:
- Gire el potenciómetro (7) en el sentido de las agujas del reloj (+) para aumentar el umbral.
- Gire el potenciómetro (7) en el sentido contrario de las agujas del reloj (-) para reducir el umbral.
3.2- Memorice/conrme la operación desde el
sensor sol Hz que vaya a programar:
- Pulse durante 1 segundo la tecla PROG del
sensor. El motor gira durante medio segundo en
un sentido y, a continuación, en el otro.
Características técnicas:
- Clase de protección III - Índice de protección IP 31
- Temperatura de utilización de 0°C a +60°C
- Alcance 6 mts a través 2 paredes de hormigón armado
- Banda de frecuencia de transmisión : 433,050 MHz – 434,790
MHz F: 433,420 MHz
- Potencia radiada aparente : ERP< 10 mW
1. Tapa delantera
2. Módulo sensor
3. Pila (Li-Mn 3V CR2430)
4. Tapa trasera
5. Zona de detección de la radiación solar
6. Ventosa de sujeción
7. Potenciómetro de ajuste del umbral de radiación solar
8. LED
9. Microinterruptor Encendido ( ) / Apagado (OFF)10.
10. Botón PROG
11. Botón MODE (modo)
SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
En virtud del presente documento SIMU declara que el equipo de radio cubierto por estas instrucciones es conforme
a las exigencias de la Directiva de radio 2014/53/UE y las demás exigencias básicas de las Directivas europeas
aplicables. El texto completo de la declaración UE de conformidad se encuentra disponible en www.simu.com.
