4 klx
8 klx
12 klx
16 klx
28 klx
32 klx
Zonlicht
simulatie
( 30° = 4 klx)
Groen LED-lampje (8): gemeten waarde
>
grenswaarde
Rood LED-lampje (8): gemeten waarde
<
grenswaarde
24 klx
20 klx

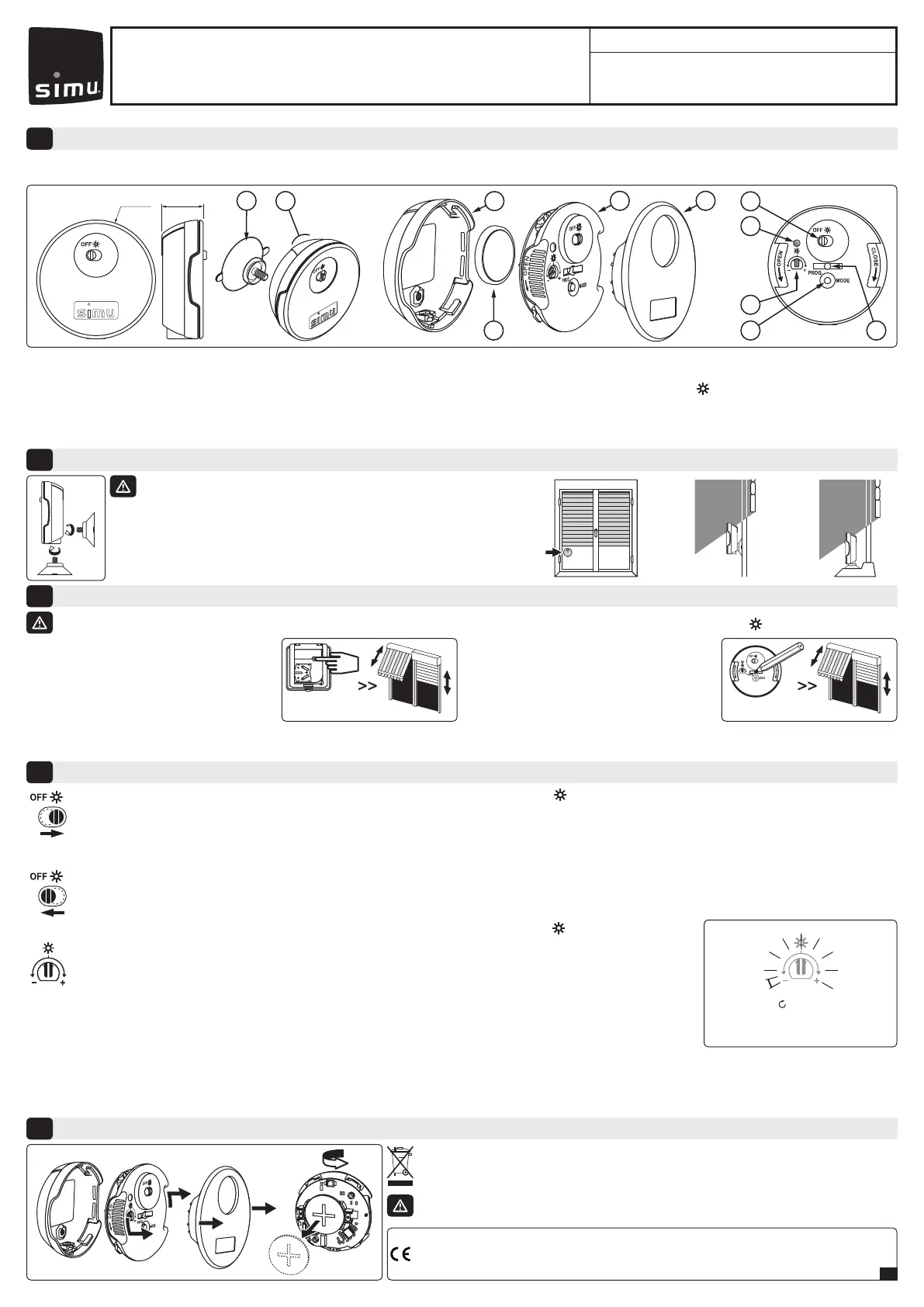

NL Zonsensor Hz
5107610B
Deze handleiding aandachtig doorlezen alvorens het
systeem te gebruiken.
Presentatie
1
Installatie
2
De sensor programmeren op een bestaande installatie
3
Werking van de sensor
4
De batterij vervangen
5
1/1
Vervang de batterij zodra het LED-lampje (8) oranje oplicht.
Batterij Li-Mn 3V type CR 2430. Zorg ervoor dat de batterijpolen juist zijn geplaatst (+/-) Lever uw oude apparaat,
batterijen of accu's apart in bij het dichtstbijzijnde inzamelpunt, zodat ze gerecycled kunnen worden.
De Zonsensor Hz is een draadloze zonsensor waarmee u uw rolluiken en zonneschermen met een ontvanger of een motor uit het assortiment SIMU-Hz, auto-
matisch vanop afstand kunt bedienen. De sensor regelt het openen en sluiten van de rolluiken en zonneschermen volgens de zonintensiteit.
- Reinig het oppervlak waar de sensor op wordt bevestigd. Controleer of
er niets is dat schaduw kan werpen op de sensor.
- Houdt de zenders uit de buurt van metalen oppervlakken of structuren
die de werking van de zenders zouden kunnen verstoren (verlies van
reikwijdte).
Laat kinderen niet spelen met de bedieningsknoppen.
Dompel de sensor niet onder in een vloeistof.
- Om de sensor te programmeren verwijdert u de afdekplaat (1) en zet u het schakelaar (9) van de sensor op de stand (zie §4.1).
- Maak de zuignap vochtig en bevestig de sensor aan de binnenkant van het
raam of aan de binnenkant van het raamkozijn.
- Stel de detectiezone van de sensor in op het gewenste schaduwniveau.
- Als uw sensor een groep motoren moet bedienen: herhaal dan de handelingen 3.1 en 3.2 voor iedere motor van de groep.
- De sensor uit het geheugen van de motor verwijderen: Voer de handeling 3.1 uit vanaf de individuele afstandsbediening en de handeling 3.2 vanaf de te verwijderen sensor.
3.1- Open het geheugen van de motor met behulp
van de individuele afstandsbediening:
- Druk ongeveer 3 seconden op de PROG toets van de
zender. De motor zal eerst 0,5 seconden in de ene
richting gaan draaien en vervolgens in de andere richting.
4.1- Aan / Uitzetten van de sensor: Om de sensor aan te zetten, plaatst u de schakelaar (9) op . Het LED-lampje (8) gaat gedurende 5 seconden branden.
- Als de hoeveelheid zonlicht de ingestelde grenswaarde langer dan 5 minuten overschrijdt (5 s. in de DEMO-modus), zal de sensor de motor in werking stellen en het
luik omlaag en omhoog laten gaan om het rolluik / zonnescherm op de minimumgrens van de schaduwzone te plaatsen (zie §2).
- Als de intensiteit van het zonlicht gedurende 15 tot 30 minuten (30 seconden in de DEMO-modus) onder de vastgestelde grenswaarde komt, zal de sensor het rolluik
/ zonnescherm geheel openen (15 minuten bij constant zonlicht, 30 minuten indien zon/wolken elkaar afwisselen).
Indien de grenswaarde vaak wordt overschreden (hoger/lager) tijdens het bewegen, zal de sensor het rolluik / zonnescherm stopzetten in de hoogste stand
zonder de rest van de dag nog andere instructies te geven.
- Om de sensor uit te zetten, zet u de schakelaar (9) op OFF. In deze modus bedient de sensor niet langer de motor(en) afhankelijk van het gemeten zonlicht en
werken de toetsen PROG en MODE niet langer.
4.2- Instellen van de grenswaarde: Om deze handeling te verrichten dient u de schakelaar (9) op de stand . Te zetten Voordat u de gren-
swaarde gaat instellen, raden wij u aan om de hoeveelheid direct zonlicht (uitgedrukt in
klux
- zie het diagram hiernaast) te bepalen.
- Druk kort op de MODE toets (11). Het LED-lampje (8) gaat branden.
- Plaats de potentiometer voor het instellen van de grenswaarde (7) op de maximale waarde (+). Draai vervolgens de potentiometer langzaam
in tegenwijzerzin (richting -) tot het LED-lampje niet langer rood maar groen oplicht. De stand van de potentiometer (7) op het moment dat
het LED-lampje van kleur verandert, toont de intensiteit van het directe zonlicht.
4.3- Demo-modus: De demo-modus kan gebruikt worden om de werking van de sensor te demonstreren, maar ook om de grenswaarde in te stellen, omdat de reactietijden verkort zijn.
- Om de DEMO-modus te activeren, druk gedurende 3 seconden op de MODE toets (11). Het LED-lampje (8) brandt niet langer constant (2 s.), maar gaat gedurende 30 seconden knipperen.
- Om de DEMO-modus te deactiveren, druk gedurende 3 seconden op de MODE toets (11). Het LED-lampje (8) knippert (2 s.), blijft vervolgens gewoon branden en gaat daarna uit.
De DEMO-modus word 3 minuten na het laatste commando van de sensor automatisch gedeactiveerd.
Ga vervolgens verder met het instellen van de grenswaarde zoals hieronder aangegeven:
- Draai de potentiometer (7) in wijzerzin (+) om de grenswaarde te verhogen.
- Draai de potentiometer (7) in tegenwijzerzin (-) om de grenswaarde te verlagen.
3.2- Bevestig de handeling vanaf de te pro-
grammeren Zonsensor Hz:
- Druk ongeveer 1 seconde op de PROG toets van de
sensor. De motor zal eerst 0,5 seconden in de ene richting
gaan draaien en vervolgens in de andere richting.
Technische specicaties:
- Beschermingsklasse III - Beschermingsindex: IP31
- Werkingstemperatuur van 0°C tot +60°C
- Reikwijdte 6 m door 2 muren van gewapend beton.
- Frequentie bandbreedte: 433.050 MHz - 434.790 MHz F: 433.420 MHz
- Maximaal zendvermogen: ERP <10 mW
1. Afdekplaat
2. Ontvangermodule
3. Batterij (Li-Mn 3V CR2430)
4. Behuizing
5. Zonlicht-detectiezone
6. Bevestigingszuignap
7. Instellen van de zongevoeligheidsdrempel
8. LED
9. Aan ( ) / Uit (OFF) schakelaar
10. PROG toets
11. MODE toets
SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Hierbij verklaart SIMU dat de radioapparatuur die behandeld wordt in dit document in overeenstemming is met de Richtlijn
Radioapparatuur 2014/53/EU en de andere relevante bepalingen van de Europese richtlijnen voor toepassing binnen de
Europese Unie. De volledige EU-conformiteitsverklaring staat ter beschikking op de website www.simu.com.
