4 klx
8 kLlx
12 klx
16 klx
28 klx
32 klx
symulacja
obecności słońca
( 30° = 4 klx)
Dioda LED(8) kolor zielony: wartość zmierzona > próg
Dioda LED(8) kolor czerwony: wartość zmierzona < próg
24 klx
20 klx

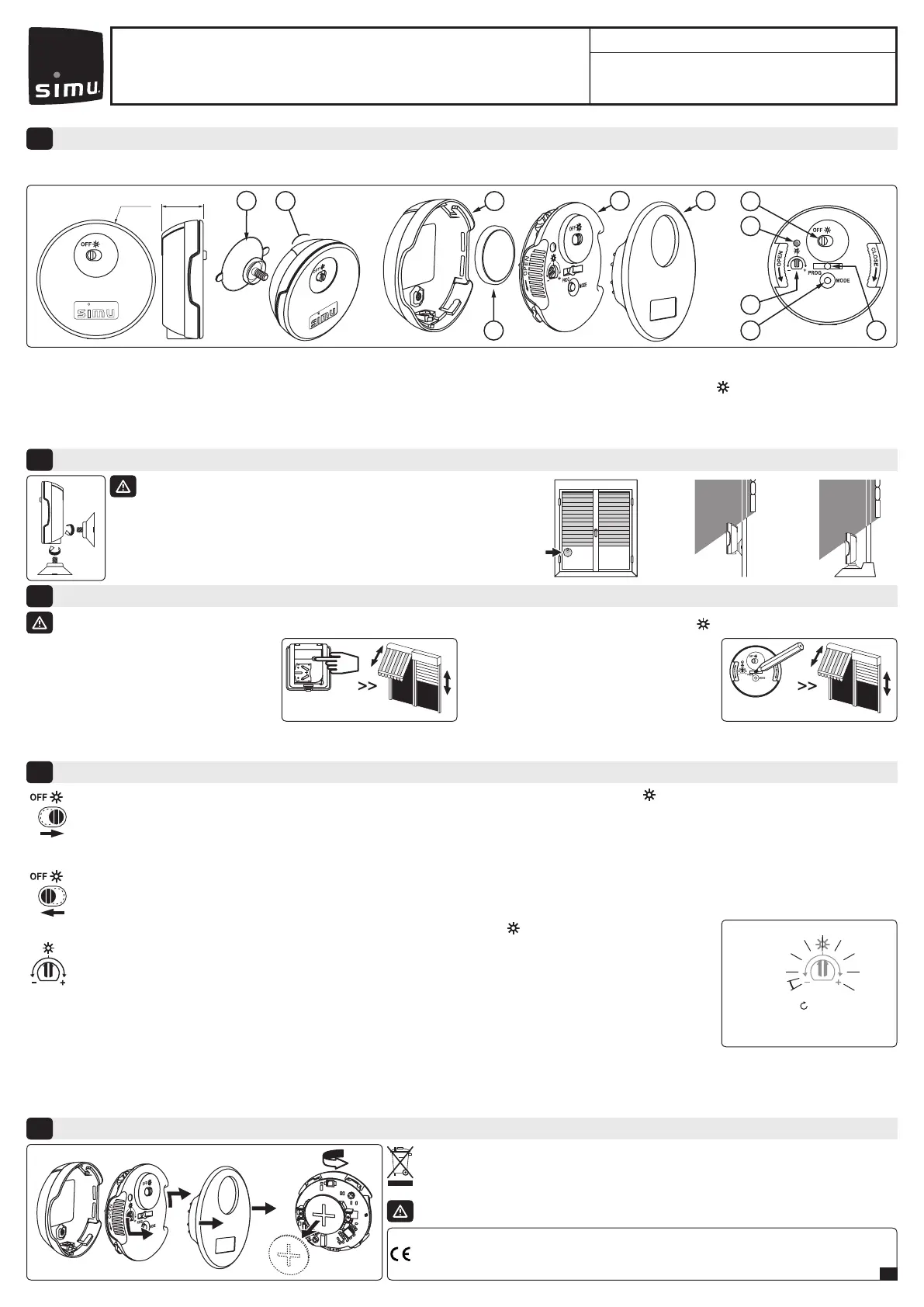

PL Czujnik słoneczny Hz
5107610B
Przed każdym użyciem należy dokładnie zapoznać
się z instrukcją.
Prezentacja
1
Instalacja
2
Programowanie czujnika w przypadku istniejącej instalacji
3
Działanie czujnika
4
Wymiana baterii
5
1/1
Jeżeli dioda LED (8) zacznie świecić na pomarańczowo, należy wymienić baterię.
Bateria Li-Mn 3V typu CR 2430. Należy zwrócić uwagę na biegunowość baterii (+/-). Należy
pamiętać o wyłączeniu urządzenia przed wymianą baterii. Zużytą baterię należy przekazać do punktu
gromadzenia zużytych baterii w celu utylizacji.
Czujnik słoneczny Hz jest radiowym czujnikiem słonecznym umożliwiającym automatyczne sterowanie otwieraniem rolet i żaluzji wyposażonych w odbiorniki
radiowe Hz lub napędy radiowe serii SIMU-Hz. Steruje on otwieraniem lub zamykaniem rolet i osłon w zależności od stopnia nasłonecznienia.
- Starannie oczyścić powierzchnię, na której czujnik ma zostać umieszczony.
Upewnić się, że żaden przedmiot nie rzuca cienia na czujnik.
- Nie wolno umieszczać nadajników w pobliżu powierzchni i konstrukcji
metalowych mogących mieć negatywny wpływ na ich poprawne
funkcjonowanie (utrata zasięgu).
- Nie wolno pozwalać dzieciom na zabawę urządzeniami sterującymi.
- Nie wolno zanurzać czujnika w wodzie.
Aby wykonać tą operację, należy zdjąć pokrywę przednią (1) i ustawić przełącznik (9) czujnika na pozycji On (patrz §4.1).
- Zwilżyć przyssawkę, a następnie zamocować czujnik od strony wewnętrznej
pomieszczenia na okna lub na parapecie.
- Ustawić strefę czułości czujnika na żądanym poziomie stopnia zacienienia.
- W przypadku, gdy czujnik ma sterować grupą napędów, należy: powtórzyć czynności 3.1 i 3.2 dla każdego z napędów w tej grupie.
- Aby usunąć czujnik z pamięci napędu, należy: wykonać czynność 3.1 za pomocą nadajnika indywidualnego sterowania oraz czynność 3.2 za pomocą czujnika, który ma zostać usunięty.
3.1- Otworzyć pamięć odbiornika napędu za pomocą
nadajnika indywidualnego sterowania:
- Naciskać przez około 3 sekundy na przycisk PROG
zaprogramowanego nadajnika indywidualnego
sterowania. Napęd wykonuje ruch obrotowy przez 0,5
sekundy w jednym kierunku, a następnie w drugim.
4.1- Uruchamianie / zatrzymywanie czujnika: aby uruchomić czujnik, należy ustawić przełącznik (9) na . Dioda LED (8) zaświeci się na 5 sekund.
- Jeżeli nasłonecznienie przekracza zadany próg przez ponad 5 minut (5 sekund w trybie DEMO), czujnik wysteruje napęd w dół a następnie w górę do
ustawionego dla rolety/żaluzji poziomu dolnej granicy strefy zacienienia (patrz §2).
- Jeżeli natężenie światła słonecznego spanie poniżej zadanego progu w czasie od 15 do 30 minut (30 sekund w trybie DEMO), czujnik spowoduje cał-
kowite otwarcie rolety/żaluzji (15 minut jeśli nasłonecznienie jest ciągłe, 30 minut w przypadku naprzemiennie pojawiających się chmur i słońca).
Jeżeli podczas ruchu rolety/żaluzji kilkakrotnie przekraczany jest próg czułości (zmiany powyżej/poniżej), czujnik wyśle sygnał sterujący
ruchu napędu rolety/żaluzji do górnej pozycji i już nie wyśle następnych poleceń w tym dniu.
- Aby zatrzymać działanie czujnika, należy ustawić przełącznik (9) na OFF. W tym trybie czujnik nie steruje napędem (napędami) w zależności od
stopnia nasłonecznienia a przyciski PROG i MODE nie działają.
4.2- Ustawianie progu: aby wykonać tę czynność, przełącznik (9) musi być ustawiony na
. Przed ustawieniem progu działania
zalecane jest zapoznanie się z aktualną wartością natężenia oświetlenia (w
klux
- patrz schemat obok).
- Nacisnąć krótko przycisk MODE (11). Dioda LED (8) zaświeci się.
- Ustawić potencjometr regulacji progu nasłonecznienia (7) na maksymalną wartość (+). Następnie powoli przekręcić potencjometr
w kierunku przeciwnym do ruchu wskazówek zegara (w kierunku -) aż do momentu, gdy dioda LED zmieni kolor z czerwonego na
zielony. Pozycja potencjometru (7), w której następuje zmiana koloru świecenia diody LED wskazuje aktualne natężenia oświetlenia.
4.3- Tryb DEMO: Tryb DEMO może być używany w razie potrzeby zademonstrowania działania systemu, a także w przypadku regulacji progu działania, ponieważ czasy reakcji w tym trybie są krótsze.
- Aby aktywować tryb DEMO, należy naciskać dłużej niż 3 sekundy przycisk MODE (11). Dioda LED (8) zmienia sposób świecenia z ciągłego (2 sekundy) na miganie przez 30 sekund.
- Aby dezaktywować tryb DEMO, należy naciskać dłużej niż 3 sekundy przycisk MODE (11). Dioda LED (8) zmienia sposób świecenia z migania (2 sekundy) na ciągły, a następnie gaśnie.
Tryb DEMO jest automatycznie wyłączany po 3 minutach od momentu wykonania ostatniej operacji na czujniku.
Następnie należy ustawić próg działania czujnika według poniższej procedury:
- Przekręcić potencjometr (7) w kierunku zgodnym z ruchem wskazówek zegara (+), aby podwyższyć próg działania.
- Przekręcić potencjometr (7) w kierunku przeciwnym do ruchu wskazówek zegara (-), aby obniżyć próg działania.
3.2- Zatwierdzić operację za pomocą czujnika słonecznego
Hz, który ma zostać zaprogramowany:
- Naciskać przez około 1 sekundę na przycisk PROG
czujnika. Napęd wykonuje ruch obrotowy przez 0,5
sekundy w jednym kierunku, a następnie w drugim.
Parametry techniczne:
- Klasa ochrony III - Stopień ochrony IP 31
- Temperatura użytkowania od 0°C do +60°C
- Zasięg 6 m przez 2 ściany żelbetonowe
- Zakres częstotliwości: 433,050 MHz – 434,790 MHz F: 433,420 MHz
- Maksymalna moc wypromieniowana : ERP < 10 mW
1. Pokrywa przednia
2. Moduł czujnika
3. Bateria (Li-Mn 3V CR2430)
4. Obudowa
5. Strefa detekcji nasłonecznienia
6. Przyssawka
7. Potencjometr regulacji progu nasłonecznienia
8. Dioda LED
9. Przełącznik ON ( ) / OFF
10. Przycisk PROG
11. Przycisk MODE (tryb)
SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Firma SIMU niniejszym oświadcza, że urządzenie radiowe opisane w niniejszej instrukcji jest zgodne z wymogami
Dyrektywy radiowej RED 2014/53/UE oraz innymi podstawowymi wymogami stosownych Dyrektyw europejskich.
Pełny tekst deklaracji zgodności UE (WE) jest dostępny pod adresem internetowym www.simu.com
