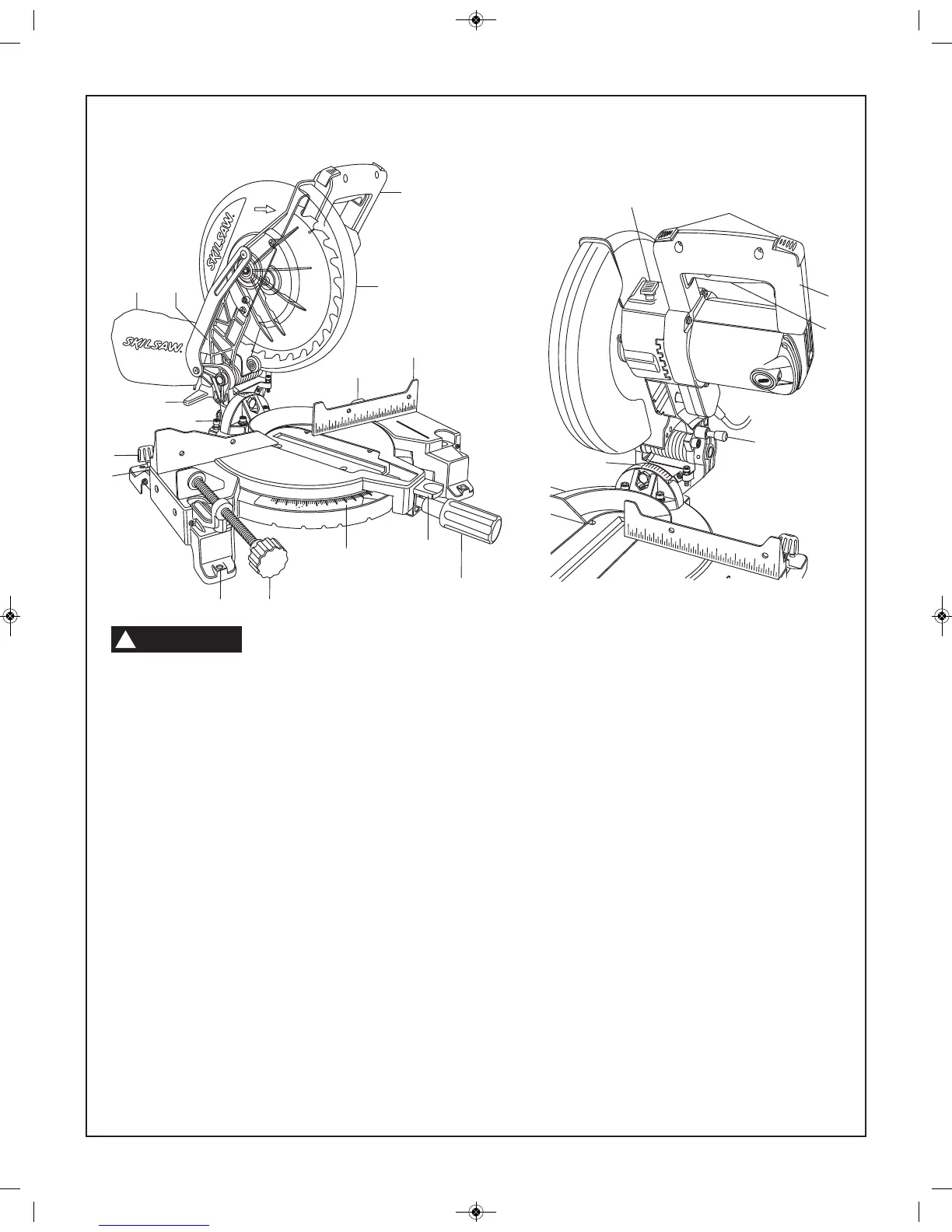

Familiarisez-vous avec votre scie à onglet
Pour éviter les blessures résultant d’une
mise en marche accidentelle, dé bran -
chez la fiche de la prise de courant avant d’effectuer quelque
réglage que ce soit.
1. Poignée à interrupteur — Cette poignée contient l’interrupteur. La
lame est abaissée dans l’ouvrage lorsque vous appuyez sur la
poignée ou la tirez vers le bas.
2. Dispositif de protection inférieur de la lame/Lèvre du dispositif
de protection inférieur — Le dispositif de protection inférieur de la
lame contribue à protéger vos mains contre tout risque de contact
avec la lame pendant qu’elle tourne. Il se rétracte lorsque la lame est
abaissée. La lèvre peut être utilisée pour élever le dispositif de
protection inférieur lorsque le dispositif de protection se coince
contre un ouvrage.
3. Guide — Supporte l’ouvrage. Le guide comporte une échelle
incorporée pour permettre de faire facilement des coupes répétées.
4. Bouton de verrouillage d’onglet — Le bouton de verrouillage
d’onglet verrouille la table de la scie à onglet à n’importe quel angle
de coupe d’onglet désiré.
5. Gâchette de détente de l’onglet — La gâchette libère la table de la
détente.
6. Échelle d’onglet — Cette échelle vous permet de lire facilement les
angles d’onglets.
7. Bride de fixation de l’étau — Permet de fixer rapidement l’ouvrage
en place.
8. Aires de montage de l’outil — Quatre endroits pour boulonner ou
clouer la scie, ou la fixer à l’aide d’une bride, sur une surface de
travail plate.
9. Clé hexagonale — Sert à serrer ou à desserrer la lame.
10. Vis de butée de biseau — Sert à ajuster l’équerre contre la base
à des angles de biseau de 90 et 45 degrés.
11. Sac de collecte de la poussière — S’attache à l’orifice de
dépoussiérage et collecte la poussière pour aider à assurer la
propreté de la zone de travail.
12. Interrupteur à gâchette — L’interrupteur utilisé avec le
commutateur ambidextre met l’outil sous tension.
13. Interrupteur de déverrouillage — Le commutateur ambidextre
pour main droite ou gauche doit être enfoncé pour activer
l’interrupteur.
14. Boutons de serrage rapide des brides de fixation – Pour
permettre un montage rapide et facile sur le support de scie à
onglet Skil.
15. Orifice de dépoussiérage — L’orifice de dépoussiérage est
compatible avec le sac à poussière ou avec un raccord pour
tuyau d’aspirateur de 1 1/4 po.
16. Cheville de blocage de tête — La scie à onglet composé est
munie d’une broche de verrouillage servant à bloquer la tête en
position abaissée.
17. Bouton de verrouillage de biseau — La poignée de verrouillage
de biseau verrouille la tête à l’angle de biseau désiré.
18. Échelle de biseau — L’échelle vous permet de lire facilement les
angles de biseau.
19. Blocage de l’arbre – Permet à l’utilisateur d’empêcher la lame de
tourner lors du serrage ou du desserrage de la vis de l’arbre
pendant les changements de lame ou lorsqu’on démonte celle-ci.
