Skil 3821 - Ajustes

104
AJUSTES
ADVERTENCIA
Desconecte el enchufe de la fuente de energía antes de realizar
cualquier en samblaje, ajuste o reparación para evitar posibles
lesiones.
NOTA:
La sierra para cortar ingletes compuestos se ajustó com ple tamente en la fábrica.
Sin embargo, puede que durante el trans porte se haya producido una ligera desalineación.
Compruebe las posiciones siguientes y ajústelas si es necesario antes de usar esta sierra
para cortar ingletes compuestos.

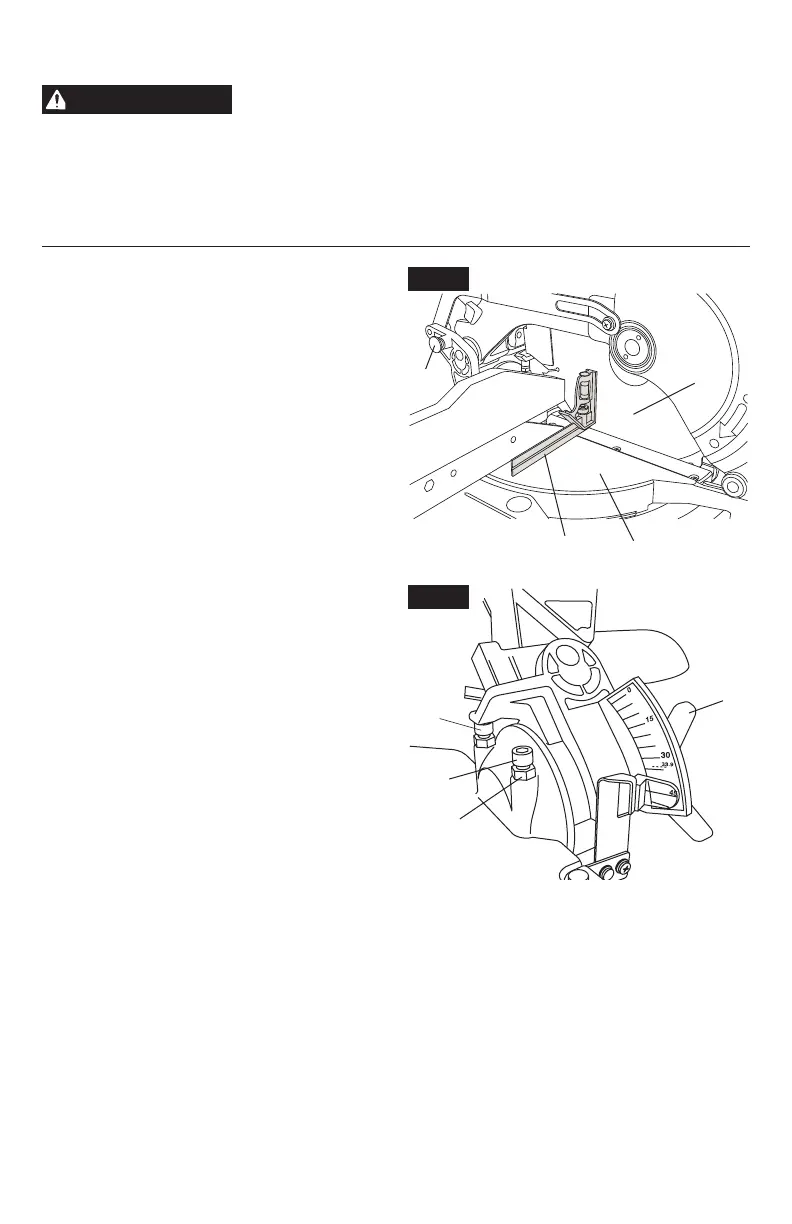

Hoja en ángulo recto con la mesa
(90°)
1. Gire la mesa
1
hasta la posición de 0° y
fíjela en su sitio.
2. Baje la hoja
2
y acople el pasador de
jación
3
.
3. Use una escuadra de combinación
4
para
comprobar la perpendicularidad de la hoja
respecto a la mesa. Coloque la escuadra
sobre la mesa y presiónela contra la hoja.
Si la hoja no hace contacto con toda la
longitud de la escuadra (Figura 6), siga el
procedimiento de alineación.
Alineación de la hoja a 90°
a. Mueva el tope-guía deslizante a la posición
apropiada. (Ver Topes-guía deslizantes en
la página 114.)
b. Aoje el mango de jación de bisel
5
(Figure 7).
c. Bisele el ensamblaje del cabezal a 45°
para obtener acceso al tornillo de ajuste
12
.
d. Aoje la contratuerca
7
utilizando una llave
de tuerca de 1/2 pulgada ó 12 mm. Baje
o suba el tornillo de tope de 45°
6
con la
llave hexagonal suministrada.
e. Agarre el mango de transporte y mueva el
ensamblaje del cabezal hacia la izquierda
o hacia la derecha hasta que la hoja haga contacto con toda la longitud de la escuadra.
f. Apriete el mango de jación de bisel
5
.
3
2
4
1
Fig. 6
6
12
7
5
Fig. 7
