INSTALLATION
Applications de montage
Établi

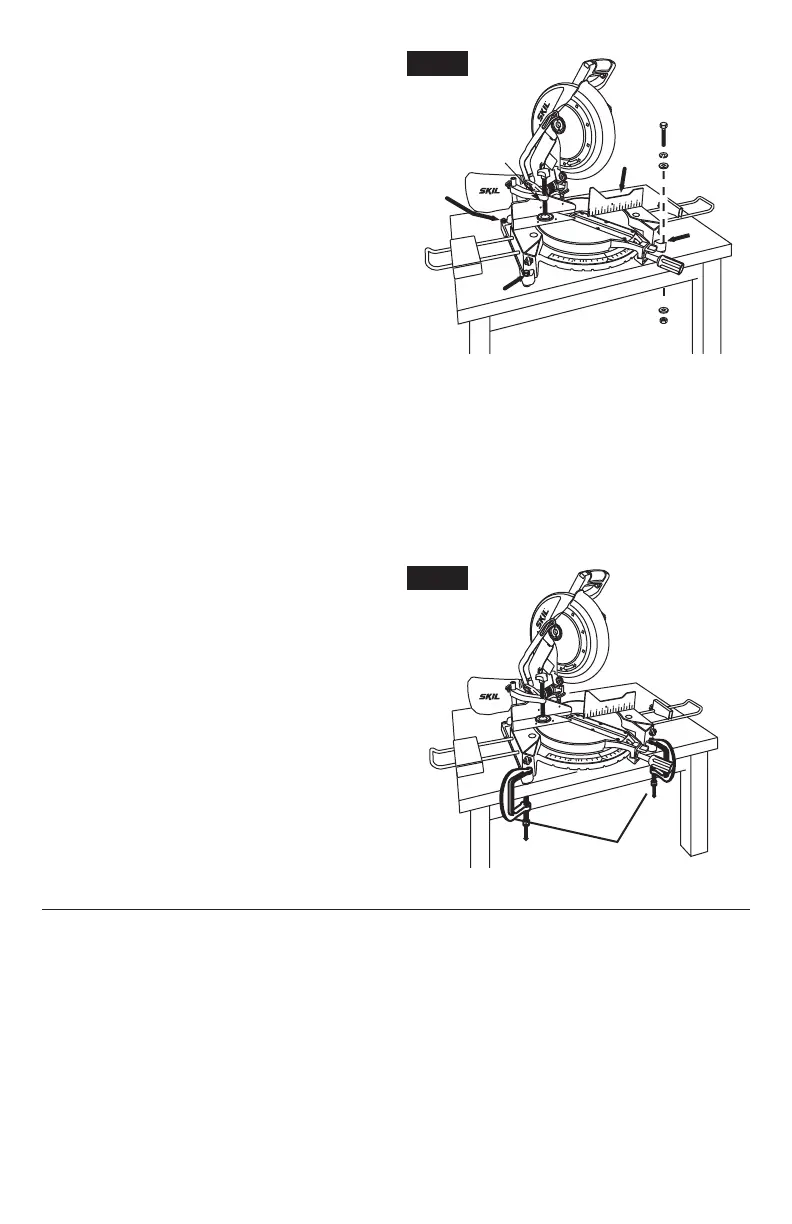

Montez la scie sur l’établi en utilisant les quatre
(4) trous de boulon (5/16 po)
1
. Assurez-vous
que le dégagement est sufsant à gauche et à
droite de la scie (Figure 15).
1. Chacun des quatre (4) trous de montage
doit être boulonné solidement en utilisant
des boulons de 5/16 po, des rondelles de
blocage, des rondelles plates et des écrous
à six pans (non inclus).
2. Repérez et marquez l’emplacement du
montage de la scie.
3. Percez quatre (4) trous de 7/16 po de diamètre à travers l’établi.
4. Placez la scie à onglet composée sur l’établi en alignant les trous de la base sur ceux
percés dans l’établi. Installez les vis, les rondelles de blocage, les rondelles plates et les
écrous à six pans.
La surface d’appui où la scie doit être montée doit être examinée soigneusement après le
montage pour s’assurer qu’il ne pourra y avoir aucun mouvement durant l’usage. En cas
de basculement ou d’avance, xez solidement l’établi ou le support avant d’utiliser la scie à
onglet composée.
Montage portatif à l’aide de serre-joints
•
Si besoin est, cramponnez la scie à onglet
composée à un établi ou à une table.
•
Placez au moins deux (2) serre-joints en C
2 sur les surfaces de cramponnage et xez
solidement (Figure 16).
REMARQUE:
Assurez-vous toujours de laisser
sufsamment d’espace dans la zone de travail
pour accueillir de longues pièces.
30
45
50
15
0
15
22.5
22.5
31.6
1
1
1
1
1
Fig. 15
30
4
5
50
15
0
15
22.5
22.
5
31.6
2
Fig. 16
