RÉGLAGES
AVERTISSEMENT
Débranchez la che de la prise de courant avant d’effectuer tout
assem blage, réglage ou réparation pour éviter d’éventuelles
blessures.
REMARQUE :
Votre scie à onglet composée a été entièrement réglée à l’usine. Cependant,
un léger désalignement peut s’être produit en cours d’expédition. Vériez les réglages
suivants et ajustez, au besoin, avant d’utiliser cette scie à onglet composée.

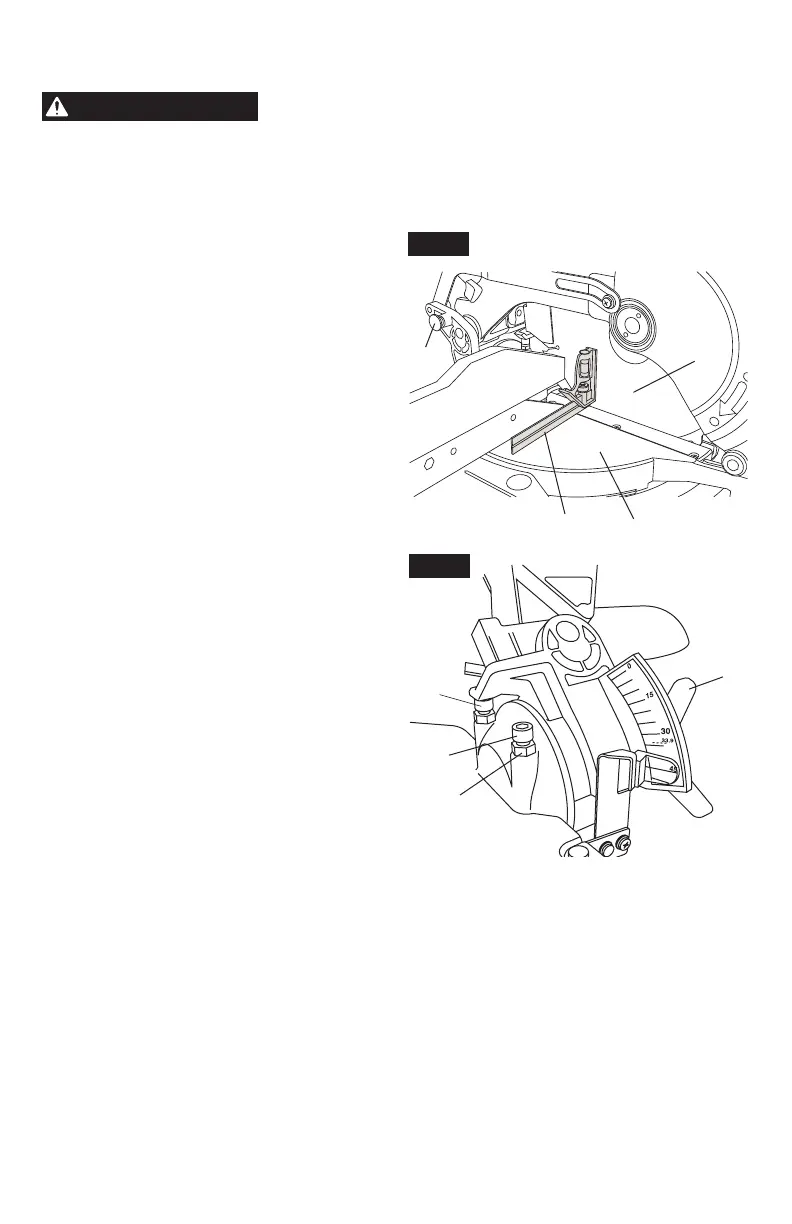

Lame d’équerre par rapport à la
table (90°)
1. Tournez la table
1
à la position 0° et
bloquez en place.
2. Abaissez la lame
2
et engagez la cheville
de blocage
3
.
3. Utilisez une équerre à combinaison
4
pour
vérier si la lame est d’équerre par rapport
à la table. Placez l’équerre sur la table et
pressez-la contre la lame. Si la lame ne
vient pas en contact avec toute la longueur
de l’équerre (Figure 6), suivez la procédure
d’alignement décrite ci-après.
Alignement de la lame à 90°
a. Déplacez le guide à glissière à la position
appropriée. (Voir Guide à glissière à la
page 72.)
b. Desserrez la poignée de blocage de biseau
5
(Figure 7).
c. Biseautez la tête à 45° pour accéder à la
vis d’ajustement
12
.
d. Desserrez le contre-écrou
7
en utilisant
la lame d’une clé de 1/2 po ou de 12 mm.
Abaissez ou élevez la vis d’arrêt de 45°
6
avec la clé hexagonale fournie.
e. Saisissez la poignée de transport, déplacez
la tête à gauche ou à droite jusqu’à ce que
la lame vienne en contact avec toute la
longueur de l’équerre.
f. Serrez la poignée de blocage de biseau
5
.
3
2
4
1
Fig. 6
6
12
7
5
Fig. 7
