63
g. Ajustez la vis d’arrêt de biseau 0°
6
de
manière à ce que la tête hexagonale de
vis touche la butée 0°
8
au même moment
où la lame vient en contact avec toute la
longueur de l’équerre. Serrez le contre-
écrou
7
(Figure 7a).
h. Ajustez l’indicateur de biseau
9
. Desserrez
les vis
10
et alignez l’indicateur
11
sur la
marque 0°. Serrez les vis
10
.
Lame à 45° par rapport à la table
1. Tournez la table
1
à la position 0° et
bloquez en place.
2. Déplacez le guide à glissière à sa position
appropriée. (Voir Guide à glissière à la
page 72.)
3. Abaissez la tête. Bloquez en place.
4. Desserrez la poignée de blocage de biseau
et inclinez la tête au biseau de 45°. Vériez
la butée de biseau 45°. L’indicateur de
biseau doit être sur la marque 45°, la butée
de biseau 45° doit être entièrement en
contact avec la vis d’arrêt de biseau 45°,
et la lame
2
doit être en contact avec toute
la longueur de l’équerre à combinaison
3
(Figure 8).

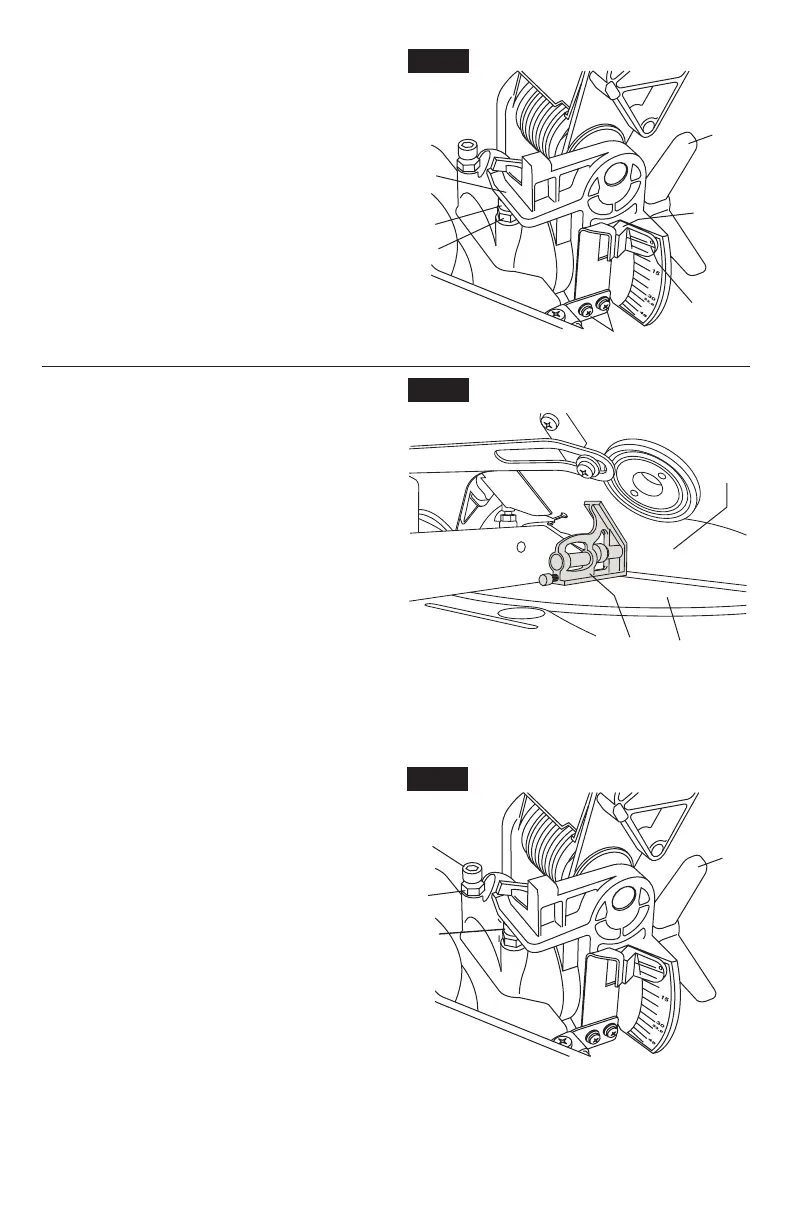

5. Si la lame n’est pas à 45° par rapport à la table, ajustez la butée de biseau 45°.
Alignement de la lame à 45°
a. Déplacez le guide à glissière à sa position
appropriée. (Voir Guide à glissière à la
page 72.)
b. Desserrez la poignée de blocage de biseau
4
.
c. Biseautez la tête à 45° pour accéder à la
vis d’ajustement
9
.
d. Desserrez le contre-écrou
6
en utilisant
la lame d’une clé de 1/2 po ou de 12 mm.
Abaissez ou élevez la vis d’arrêt de 45° 5
avec la clé hexagonale fournie.
e. Saisissez la poignée de transport, déplacez
la tête à gauche ou à droite jusqu’à ce que
la lame vienne en contact avec toute la
longueur de l’équerre.
f. Serrez la poignée de blocage de biseau
4
.
5
6
9
4
Fig. 9
3
1
2
Fig. 8
8
7
10
11
9
5
6
Fig. 7a
