64

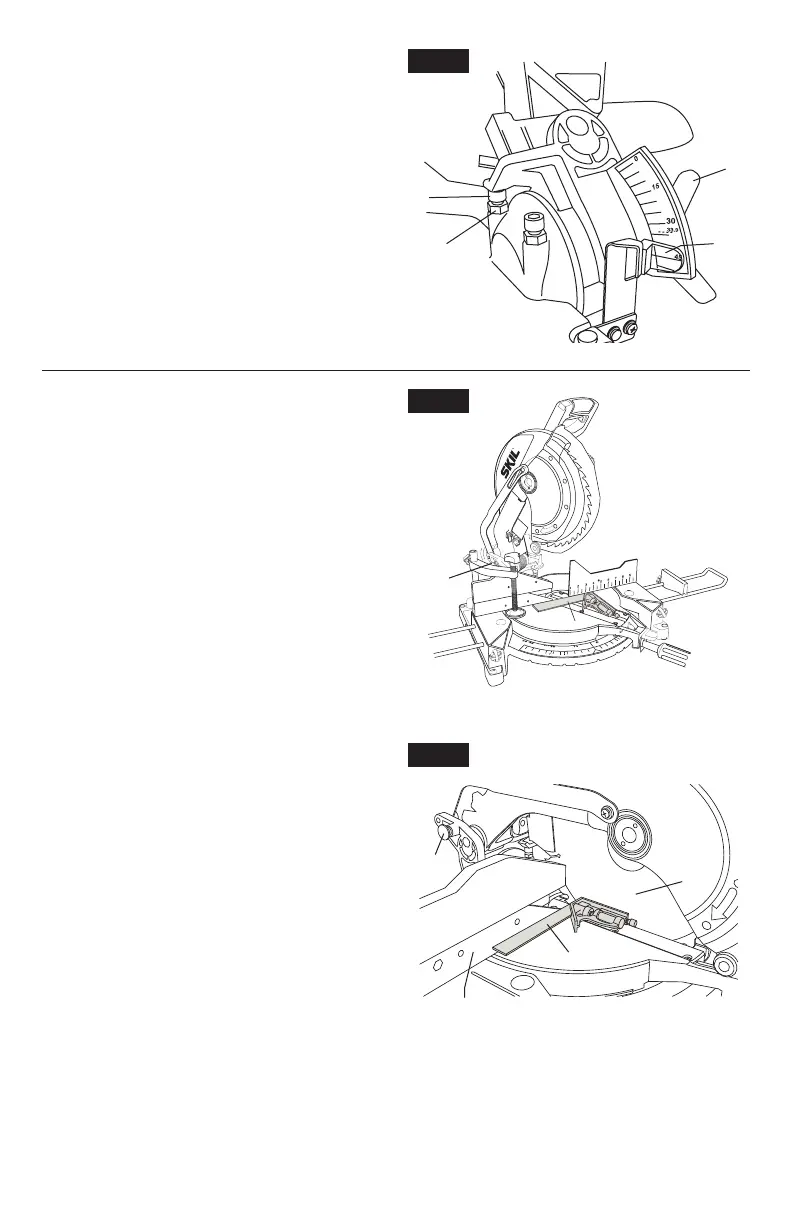

g. Ajustez la vis d’arrêt de biseau 45°
5
de
manière à ce que la tête hexagonale de vis
touche la butée 45°
7
au même moment
où la lame vient en contact avec toute la
longueur de l’équerre. Serrez le contre-
écrou 45°
6
(Figure 9).
h. Assurez-vous que l’indicateur de biseau
pointe vers la marque 45° sur l’échelle
graduée de biseau (voir Figure 7a). Si
l’indicateur de biseau n’est pas aligné
sur la marque 45°, revériez d’abord si la
lame est d’équerre par rapport à la table
et revériez l’alignement de l’indicateur de
biseau 0°. Répétez ensuite l’alignement de
lame 45° et faites les réglages appropriés.
Vérier que le guide est bien
aligné
1. Relevez la tête de la scie et appuyez sur la
goupille de blocage (1) pour verrouiller la
tête en position relevée.
2. Placez une équerre combinée (2) contre le
guide pour vérier que les deux côtés du
guide sont alignés. Il devrait être possible
d’appuyer l’équerre combinée sur toute sa
longueur contre les deux côtés du guide
(gure 10).
3. Si vous remarquez un écart entre l’un des
côtés du guide et l’équerre combinée,
communiquez avec un centre de service
de l’usine de SKIL ou un centre de service
autorisé de SKIL pour obtenir un guide de rechange.
Lame d’équerre par rapport au
guide
1. Abaissez la tête et enfoncez la cheville de
blocage pour bloquer en position abaissée.
2. Assurez-vous que la table est au cran
d’arrêt 0° et serrez le bouton de blocage
d’onglet.
3. Placez une équerre à combinaison
2
contre
le guide
3
et à côté de la lame
4
, comme
illustré. Placez l’équerre adéquatement
de manière à ce qu’elle ne vienne pas en
contact avec les dents de la lame de scie.
La lame de scie doit venir en contact avec
toute la longueur de l’équerre (Figure 11).
4. Si vous remarquez un écart entre la lame
et l’équerre, suivez la procédure de réglage du guide.
.5
22
1
2
Fig. 10
7
5
6
4
8
Fig. 9a
2
1
3
4
Fig. 11
