112
4. Mueva el ensamblaje del cabezal
para comprobar el espacio libre con la
abrazadera.
ADVERTENCIA
Es posible que haya
cortes compuestos
extremos en los que no se pueda utilizar la
abrazadera suministrada. Sujete la pieza de
trabajo con la mano fuera de la “Zona de no
tocar con la mano” o utilice abrazaderas
convencionales.
No intente cortar piezas
cortas
que no se puedan jar con una
abrazadera y que puedan hacer que la mano
esté entre en la “Zona de no tocar con la
mano”. No posicione la abrazadera sobre una
porción no soportada de la pieza de trabajo.

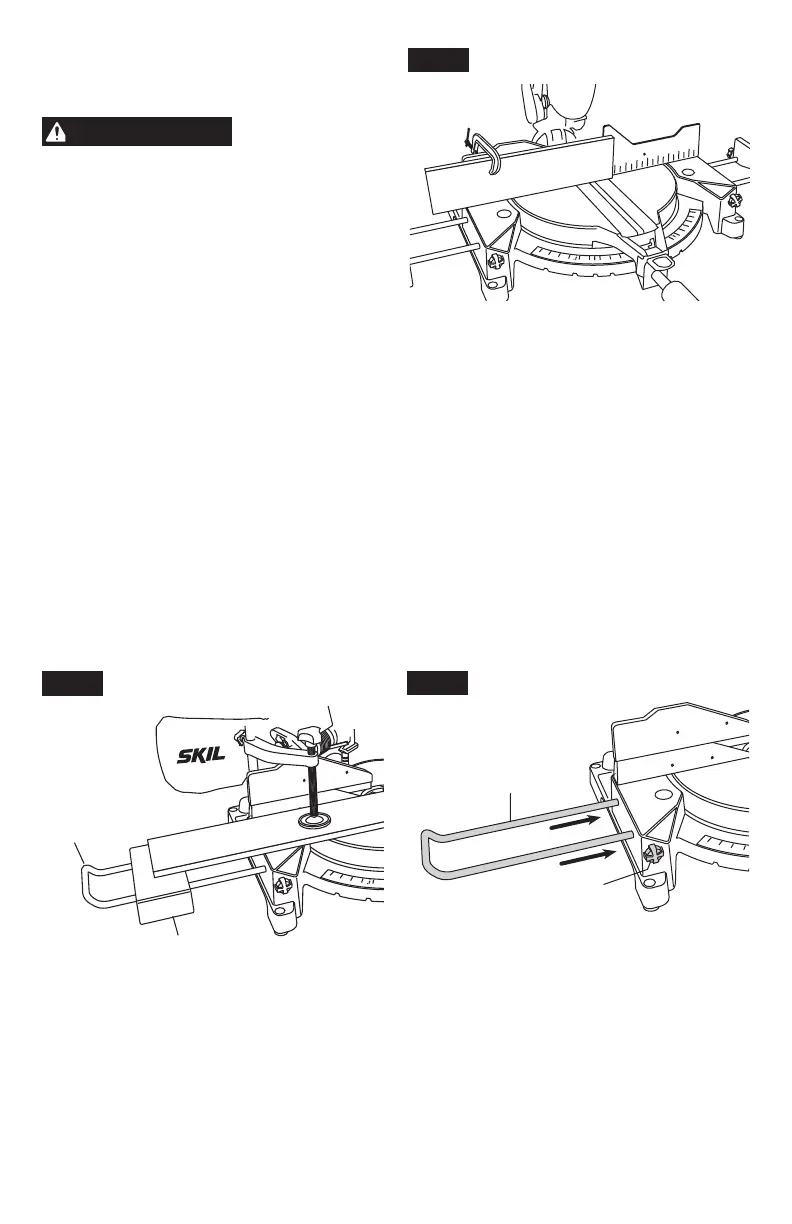

Las abrazaderas convencionales y otros
dispositivos de sujeción se pueden usar para sujetar las piezas de trabajo rmemente contra
la mesa y el tope-guía (Figura 21).
Soporte adicional para la pieza de trabajo
Bloques
: Las piezas largas necesitan soporte adicional. La altura de la base es de 4-3/16”.
Se pueden utilizar tablas de este grosor para crear soporte auxiliar para extensiones para
piezas de trabajo largas.
Rieles de extensión 4 y mesa de extensión 5
: Estos aditamentos proporcionan
soporte adicional para piezas de trabajo más largas. Consulte la página 113 para obtener
instrucciones sobre la mesa de extensión (Figura 22).
Para ensamblar los rieles de extensión
4
, empuje el riel
4
hacia el interior de los agujeros
para la extensión accesoria ubicados en cualquiera de los dos lados de la base, hasta que el
riel llegue al tope duro. Sujete rmemente los rieles apretando el tornillo
6
sobre la base (Figura
23).
30
45
50
31.6
4
5
Fig. 22
45
50
31.6
4
6
Fig. 23
Fig. 21
