Skil 3821 - Page 60

60

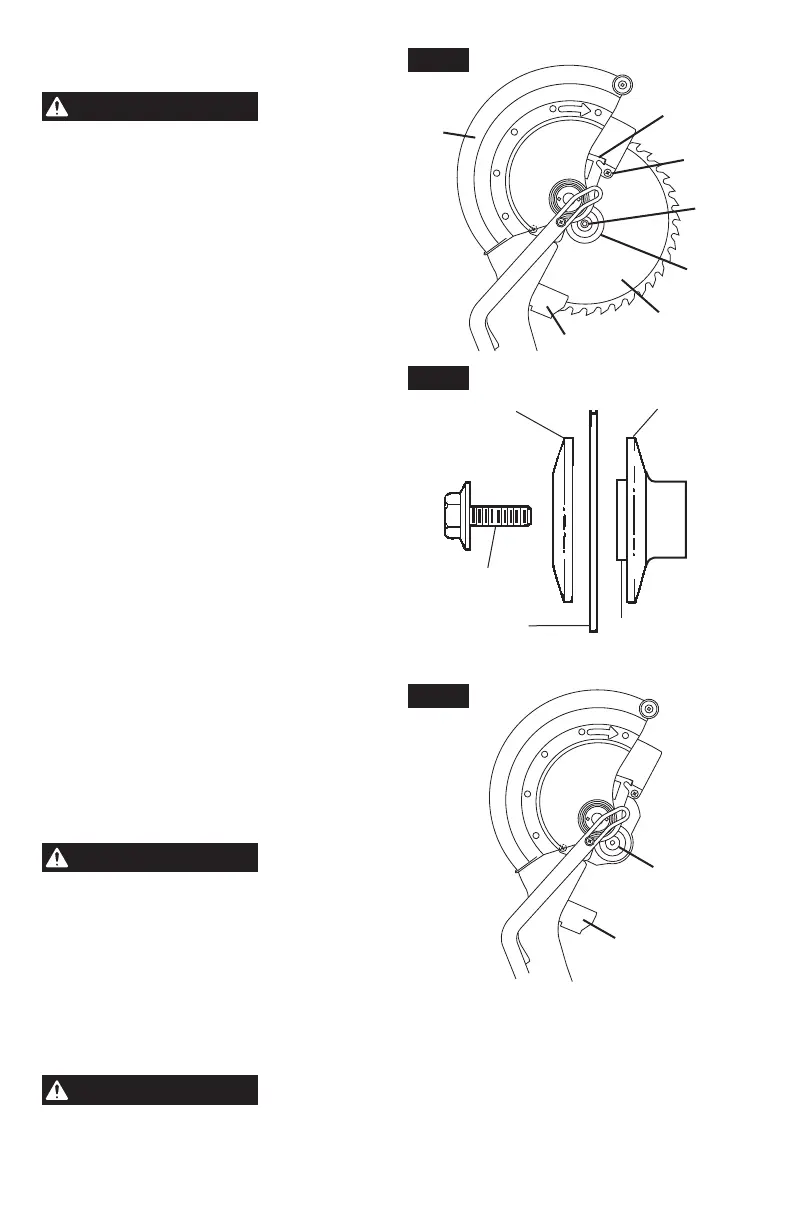

Pose et dépose de la lame
AVERTISSEMENT
Débranchez la
che de la prise
de courant avant d’effectuer tout assem blage,
réglage ou réparation pour éviter d’éventuelles
blessures.
Remarque:
Enlevez tout excédent d’huile sur
la lame avant la pose.
1. Tournez le protecteur inférieur
1
à la main.
Desserrez, mais sans retirer complètement,
la vis de xation de la plaque de
recouvrement
2
en utilisant un tournevis
à pointe cruciforme ou un tournevis droit
(Figure 2).
2. Tournez la plaque de recouvrement
3
en
sens anti-horaire de manière à exposer la
vis de la lame
4
(Figure 2).
3. Appuyez sur le blocage de l’arbre et
tenez celui-ci. Utilisez la grande clé
hexagonale pour déposer la vis de la lame
4
en tournant la clé dans le sens horaire.
REMARQUE : La vis de la lame présente
un let gauche.
4. Retirez le boulon de lame
4
, la rondelle
extérieure
5
et la lame
6
. Il n’est pas
nécessaire de retirer la rondelle intérieure
7
(Figure 3).
5. Pour poser la lame de 12 po, insérez la
lame entre les dé ec teurs de copeaux
8
et sur l’épaulement de la rondelle intérieure
9
(Figure 4). REMARQUE : Assurez-
vous que la èche de rotation de la lame
correspond à la èche de rotation en sens
horaire sur le protecteur inférieur.
N’utilisez pas de lame de scie indiquée pour
un fonctionnement à moins de 4 500/mn
(tr/mn).
AVERTISSEMENT
Pour éviter les
blessures,
utilisez uniquement une lame de 30,48 cm de
diamètre conçue pour un arbre de 2,54 cm .
L’épaisseur de la lame de scie ne doit pas
excéder 1/8 po.
6. Remettez la rondelle extérieure
5
en place
dans le bon sens, et serrez la vis de lame
4
à la main. Appuyez sur le blocage de l’arbre et serrez la vis de lame
4
fermement, sans
serrer excessivement.
7. Tournez la plaque de recouvrement
3
en sens horaire à sa position d’origine. Serrez la vis
2
.
AVERTISSEMENT
N’utilisez jamais la scie sans la plaque de recouvrement
solidement en place. Le protecteur inférieur ne fonctionera pas
adéquatement.
1
3
2
4
5
6
8
Fig. 2
5
4
6
9
7
Fig. 3
8
9
Fig. 4
