Skil 3821 - Page 70

70
4. Déplacez la tête an de vérier l’écartement
avec le serre-joint.
AVERTISSEMENT
Il peut y avoir
des coupes
composées extrêmes lorsque le serre-joint
fourni ne peut pas être utilisé. Supportez avec
la main à l’extérieur de la zone interdite aux
mains ou utilisez des serre-joints
conventionnels.
N’essayez pas de couper
des pièces courtes
qui ne peuvent être
cramponnées et vous obligeraient à mettre la
main dans la zone interdite aux mains. Ne
positionnez pas le serrejoint sur une partie non
supportée de l’ouvrage.

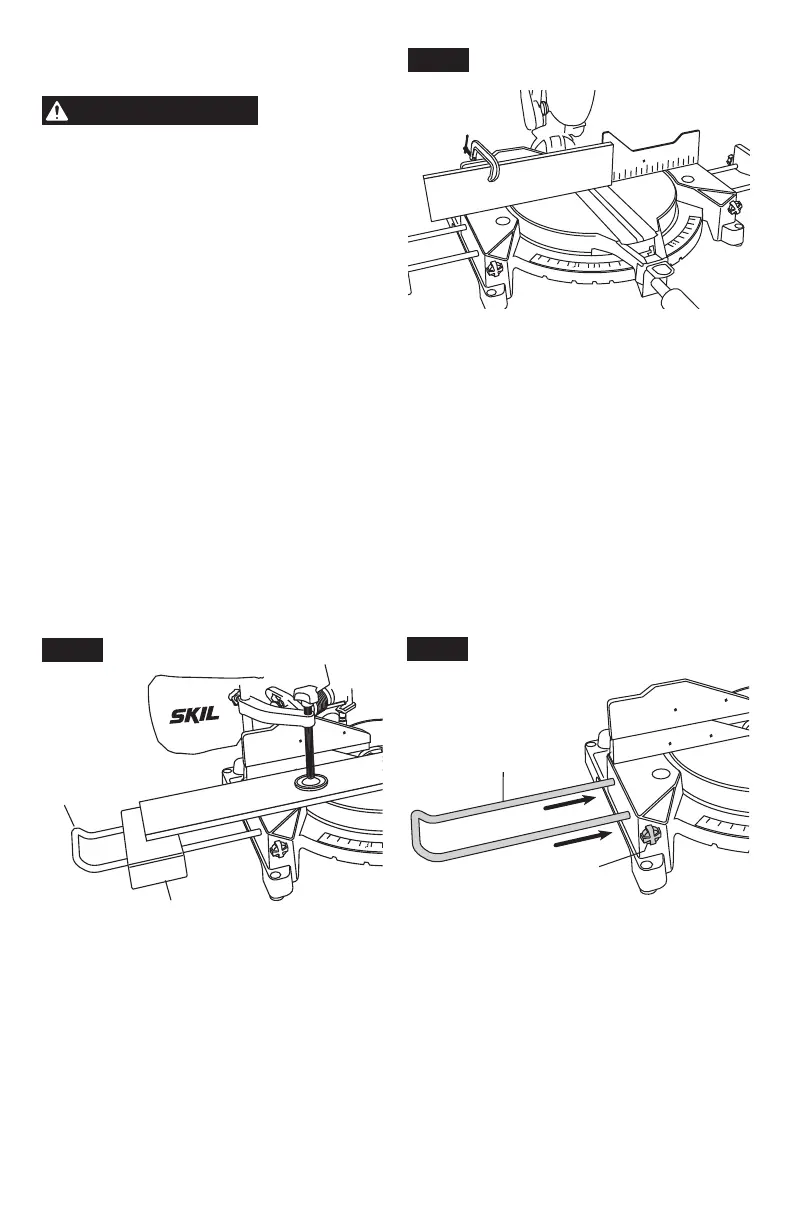

On peut utiliser les serre-joints conventionnels
et autres dispositifs de retenue pour tenir
l’ouvrage fermement contre la table et le guide (Figures 21).
Support additionnel pour l’ouvrage
Blocs
– Les ouvrages longs nécessitent un soutien supplémentaire. La hauteur de la base est
de 4 3/16 po. Des planches de ces épaisseurs peuvent être utilisées an de créer un soutien
auxiliaire pour des rallonges destinées à des ouvrages très longs.
Rails de prolongement 4 et rallonges de tables 5
– Ces accessoires fournissent un soutien
supplémentaire pour les ouvrages très longs. Référez-vous aux instructions de la page 71 en
ce qui concerne les rallonges de tables (Figure 22).
Pour assembler les rails de prolongement
4
, poussez le rail
4
dans les trous des rallonges
pour accessoires d’un côté quelconque de la base jusqu’à ce que le rail entre en contact avec
la butée dure. Assujettissez les rails en serrant la vis
6
sur le dessus de la base (Figure 23).
30
45
50
31.6
4
5
Fig. 22
45
50
31.6
4
6
Fig. 23
Fig. 21
