Skil 3821 - Page 72

72

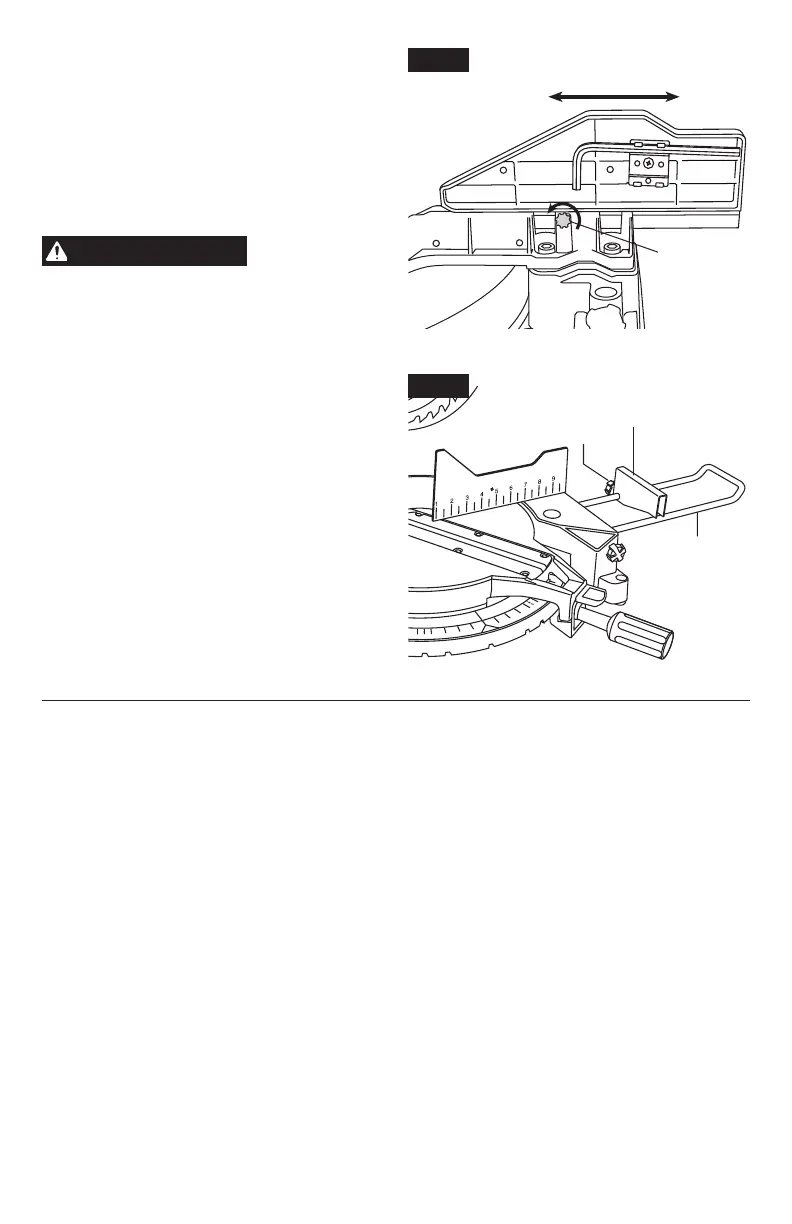

Guide à glissière :
1. Débloquez le bouton
3
de blocage du guide
(Figure 27).
2. Faites glisser le guide à la position
appropriée
4
.
3. Rebloquez le guide en place.
4. Déplacez la tête vérier l’écartement avec
le guide.
MISE EN GARDE
Pendant le
transport, le guide
à glissière doit toujours être bloqué dans la
position complètement rétractée.
Bloc de butée :
Un bloc de butée peut être utilisé pour faire
des coupes longitudinales répétées.
1. Attachez le bloc de butée
5
au rail de
prolongement
6
(Figure 28).
2. Desserrez la vis à serrage à main
7
du côté
arrière du bloc de butée
5
.
3. Faites glisser le bloc de butée jusqu’à la
longueur de coupe désirée.
4. Serrez la vis à serrage à main.
Remarque :
le bloc de butée peut être rangé
en desserrant le bouton et en faisant basculer
le bloc de butée.
4
3
Fig. 27
15
0
15
22.5
22.5
5
7
6
Fig. 28
