24. Interruptor de encendido y apagado
del láser
Enciende y apaga el sistema de alineación
por láser.
25. Deector de virutas
Este deector evita que las virutas grandes
entren en el protector superior.
26. Eslabón de accionamiento del
protector inferior
Permite un movimiento suave del protector
inferior.
27. Protector superior de la hoja
Cubre la porción superior de la hoja.
28. Llave hexagonal
Se utiliza para apretar o aojar la hoja y
ajustar el tope-guía. La llave hexagonal se
almacena en la parte trasera del tope-guía
deslizante.
29. Bloque de tope
El bloque de tope se puede utilizar para
hacer cortes de longitud repetida.
30. Oricio para polvo
El oricio para polvo puede acomodar
la bolsa para polvo o una conexión de
manguera de aspiración de 1-1/4 pulgadas.
31. Bolsa de recogida de polvo
Se conecta al codo para polvo y recoge el
polvo para ayudar a man tener limpia el área
de trabajo.

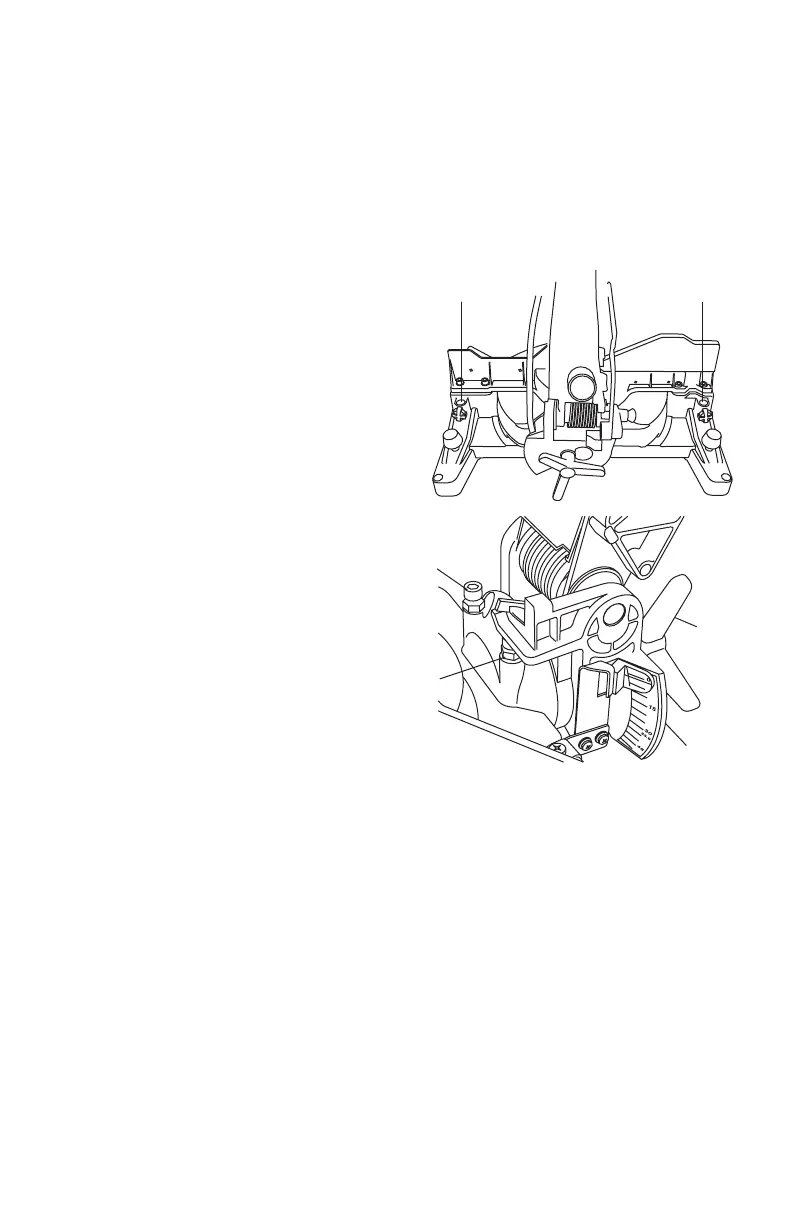

32. Mango de jación de bisel
El mango de jación de bisel ja el
ensamblaje del cabezal a un án gulo de bisel
deseado.
33. Tope de bisel de 45°
Tope ajustable para un índice de bisel de 45°
rápido y preciso.
34. Tope de bisel de 0°
Tope ajustable para un índice de bisel de 0°
rápido y preciso.
35. Escala de biseles
Esta escala le permite leer fácilmente los
ángulos de bisel.
36. Pomos de jación de los rieles de
extensión
Fijan los rieles de extensión en las
posiciones deseadas.
37. Boutons de serrage rapide des brides
de xation
Permiten el montaje rápido y fácil en la base
de soporte para sierras para cortar ingletes
Skil.
38. Reborde del protector inferior
El reborde se puede usar para subir el
protector inferior cuando éste se atas que en
una pieza de trabajo.
17 17
33
34
35
32
