Skil 5400 - Description Fonctionnelle Et Spécifications

-18-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Capacités maximales
Lame 184 mm
Moyeu de lame rond
Profondeur de coupe à 90° 62 mm
Profondeur de coupe à 45° 49 mm
Scies circulaires

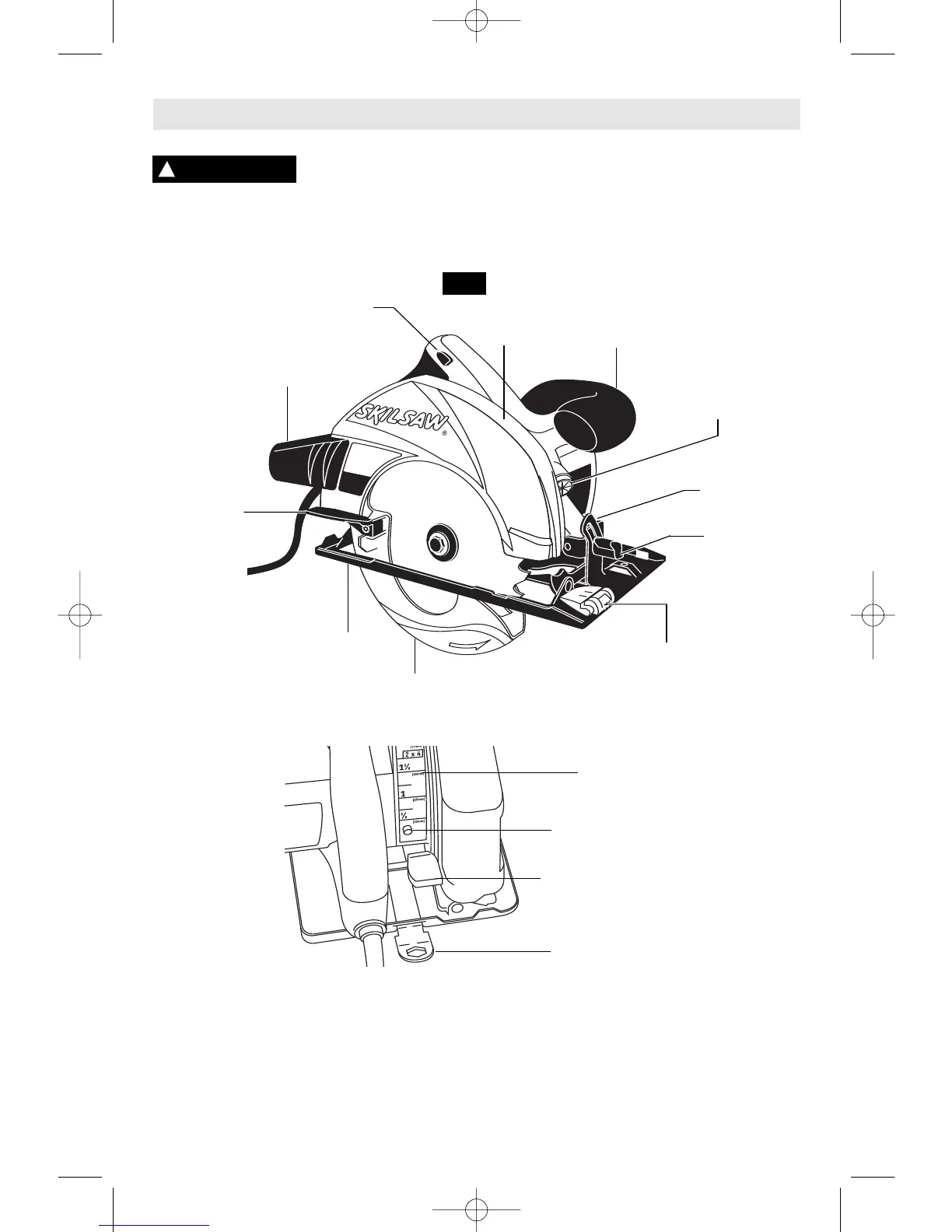

FIG. 1
GARDE
INFÉRIEUR
SEMELLE
LEVIER DE
LEVAGE DU
GARDE
INFÉRIEUR
POIGNÉE
AUXILIAIRE
GUIDE D’ALIGNEMENT RÉGLABLE (Modèles
5450, 5500, 5600, 5650, et 5700 seulement)
BOUTON DE
REGLAGE DU
BISEAU
SECTEUR GRADUÉ
DE BISEAU
INTERRUPTEUR DE SÛRETÉ
GARDE
SUPÉRIEUR
ADAPTATEUR D'ORIFICE
POUSSIÈRES (Non compris,
disponible en accessoire)
ÉCLAIRAGE DU TRAIT
DE SCIE
(Modèles 5650 et 5700
seulement)
LEVIER DE RÉGLAGE DE LA
PROFONDEUR
BOUTON DE VERROUILLAGE
(Modèle 5700 seulement)
ÉCHELLE DE
PROFONDEUR
CLÉ DE LAME ET AIRE
DE RANGEMENT
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
