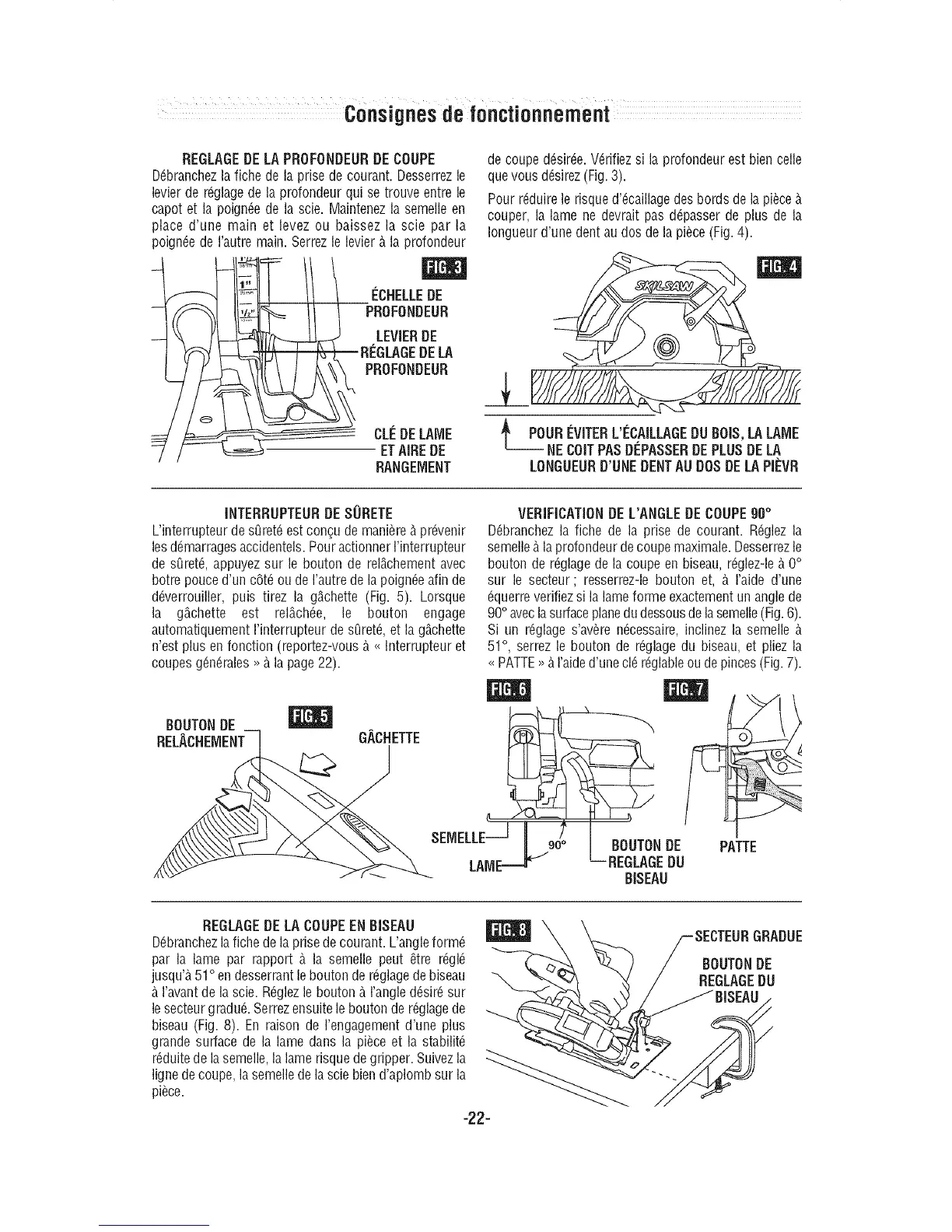

Skil 5680 - Consignes de Fonctionnement

Consignesdefonctionnement
REGLAGEDE LA PROFONDEURDE COUPE
D_branchezla fiche de la prise de courant. Desserrezle
levier de r%lage de la profondeur qui se trouve entre le
capot et la poignCede la scie. Maintenezla semelleen
place d'une main et levez ou baissez la scie par la
poign_ede I'autre main. Serrez le levier _.la profondeur
--]_ r_.t:-_f't, __L_ i LEVIERDE
{ _ _l_'_l i i& , BEG[AGE DE [A
/_ CLEDELAME
-7 / _ ETAIREDE
RANGEMENT
de coupe d_sir_e.V_rifiezsi la profondeur est bien celle
quevous d_sirez(Fig.3).
Pour r_duire le risqued'_caillagedes bords de la piece_.
couper, la lame ne devrait pas d@asser de plus de la
Iongueur d'une dent audos dela piece (Fig. 4).
POUR EVITERL'ECAIL[AGEDU BOIS,[ALAME
-- NE COITPASDEPASSERDE PLUSDE[A
LONGUEURD'UNEDENTAU DOS DE [APIEVR
INTERRUPTEURDESURETE
L'interrupteur de sQret_est con(_ude mani_re _.pr_venir
lesdCmarragesaccidentels.Pour actionnerI'interrupteur
de sQret& appuyez sur le bouton de rel_.chementavec
botre pouced'un c6t_ ou de I'autre de la poign_eafin de
dCverrouiller, puis tirez la g_.chette (Fig. 5). Lorsque
la g_.chette est rel_.ch_e, le bouton engage
automatiquement I'interrupteur de sQrete,et la g_.chette
n'est plus en fonction (reportez-vous _.<<Interrupteur et
coupes g_n_rales >>_.la page 22).
BOUTONDE
RELACHEMENT GACNETTE
VERIFICATIONDE L'ANGLEDE COUPE90°
D_branchez la fiche de la prise de courant. R_glez la
semelle_.la profondeurde coupemaximale.Desserrezle
bouton de r_glagede la coupe en biseau, r%lez-le _.0°
sur le secteur; resserrez-le bouton et, _. I'aide d'une
_querreverifiezsi la lameforme exactementunanglede
90° aveclasurfaceplanedudessousde lasemelle(Fig.6).
Si un r_glage s'av_re n_cessaire, inclinez la semelle _.
51°, serrez le bouton de r%lage du biseau, et pliez la
<<PATTE>>_.I'aided'unecl_ r_glableou de pinces(Fig.7).
SEMELLE½: --ii ' q
"9°° I BOUTON DE PATTE
LAM E-........__ =BEG[AGE DU
BISEAU
BEG[AGE DE LA COUPE EN BISEAU
D_branchezlafiche de la prisede courant. L'angleform_
par la lame par rapport _. la semelle peut etre r%l_
jusqu'_.51° en desserrantle bouton de r%lage de biseau
_.I'avantde la scie. R_glezle bouton _.I'angled_sir_ sur
le secteurgradu& Serrezensuite le bouton de r_glagede
biseau (Fig. 8). En raison de I'engagement d'une plus
grande surface de la lame darts la piece et la stabilit_
r_duitede la semelle,la lamerisque degripper. Suivezla
ligne decoupe, lasemellede lascie bien d'aplomb sur la
piece.
-22-
GRADUE
BOUTONDE
BEG[AGEDU
