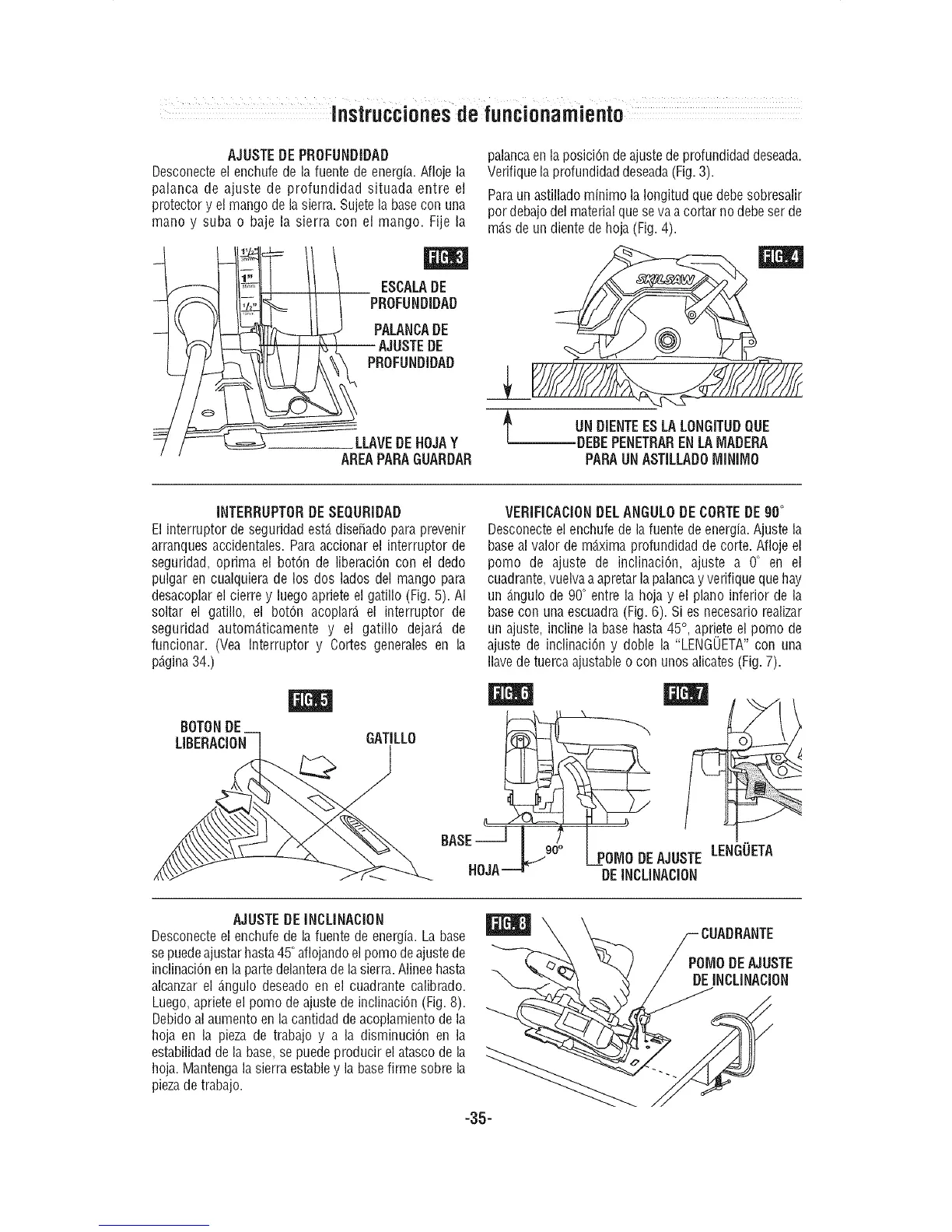

Instruccionesde funcionamiento
AJUSTEDE PROFUNDIDAD
Desconecteel enchufe de la fuente de energia.Afloje la
palanca de ajuste de profundidad situada entre el
protector y el mango de lasierra. Sujetela basecon una
mano y suba o baje la sierra con el mango. Fije la
|
11_ i ESCALADE
i_ _ PROFUNDiDAD
_fb-_- 1_ PALANCA DE
_11'£_ I t_ AJUSTEDE
_[F/ ] _x_ PROFUNDIDAD
__LLAVE DE HOJAY
AREA PARA GUARDAR
palancaen la posici6n de ajuste de profundidaddeseada.
Verifiquela profundidaddeseada(Fig. 3).
Para unastillado minimo la Iongitudque debe sobresalir
por debajodel materialque seva acoFtarno debeser de
m_s deun dientede hoja (Fig.4).
UN DIENTEESLA LONGITUDQUE
DEBEPENETRARENLAIVIADERA
PARAUN ASTILLADOIVilNllViO
iNTERRUPTORDE SEQURIDAD
El interruptor de seguridad est_ dise_ado para prevenir
arranques accidentales. Para accionar el interruptor de
seguridad, optima el bot6n de liberaci6n con el dedo
pulgar en cuaiquiera de los dos lados del mango para
desacopiarel cierre y luego apriete el gatiNo(Fig. 5). AI
soltar el gatiNo, el bot6n acoplar_ el interruptor de
seguridad autom_ticamente y el gatiNo dejar_ de
funcionar. (Vea Interruptory Cortes generales en la
p_gina34.)
BOTONDE
UBERACION GATILLO
VERIFICACIONDELANGULO DE CORTEDEgO°
Desconecteel enchufe de lafuente de energia.Ajuste la
baseal valor de m_xima profundidad de corte. Afioje el
pomo de ajuste de inclinaci6n, ajuste a 0° en el
cuadrante,vuelvaa apretarla palancay verifique que hay
un _ngulo de 90° entre la hoja y el piano inferior de la
basecon una escuadra (Fig.6). Si es necesario reaNzar
un ajuste, incline la base hasta45°, apri..eteel pomo de
ajuste de inclinaci6n y doble la "LENGUETA"con una
Navede tuerca ajustableo con unos alicates (Fig.7).
HOJA--r --DE INCUNACION
AJUSTEDE INCUNACION _ \
Desconecteel enchufe de la fuente de energia. La base
se puedeajustar hasta45° afiojandoel pomo de ajustede _---_
incNnaci6nen la partedelanterade lasierra. ANneehasta
aicanzar el _ngulo deseado en el cuadrante caNbrado.
Luego, aprieteel pomo de ajuste de incNnaci6n(Fig.8). ._ _
Debidoa] aumentoen la cantidad de acopiamiento de la
hoja en la pieza de trabajo y a la disminuci6n en la
estabilidadde la base,se puedeproducir el atasco de la
hoja. Mantengala sierra estable y la basefirme sobre la
piezade trabajo.
-35-
- CUADRANTE
POIVi_DE_USoTNE
