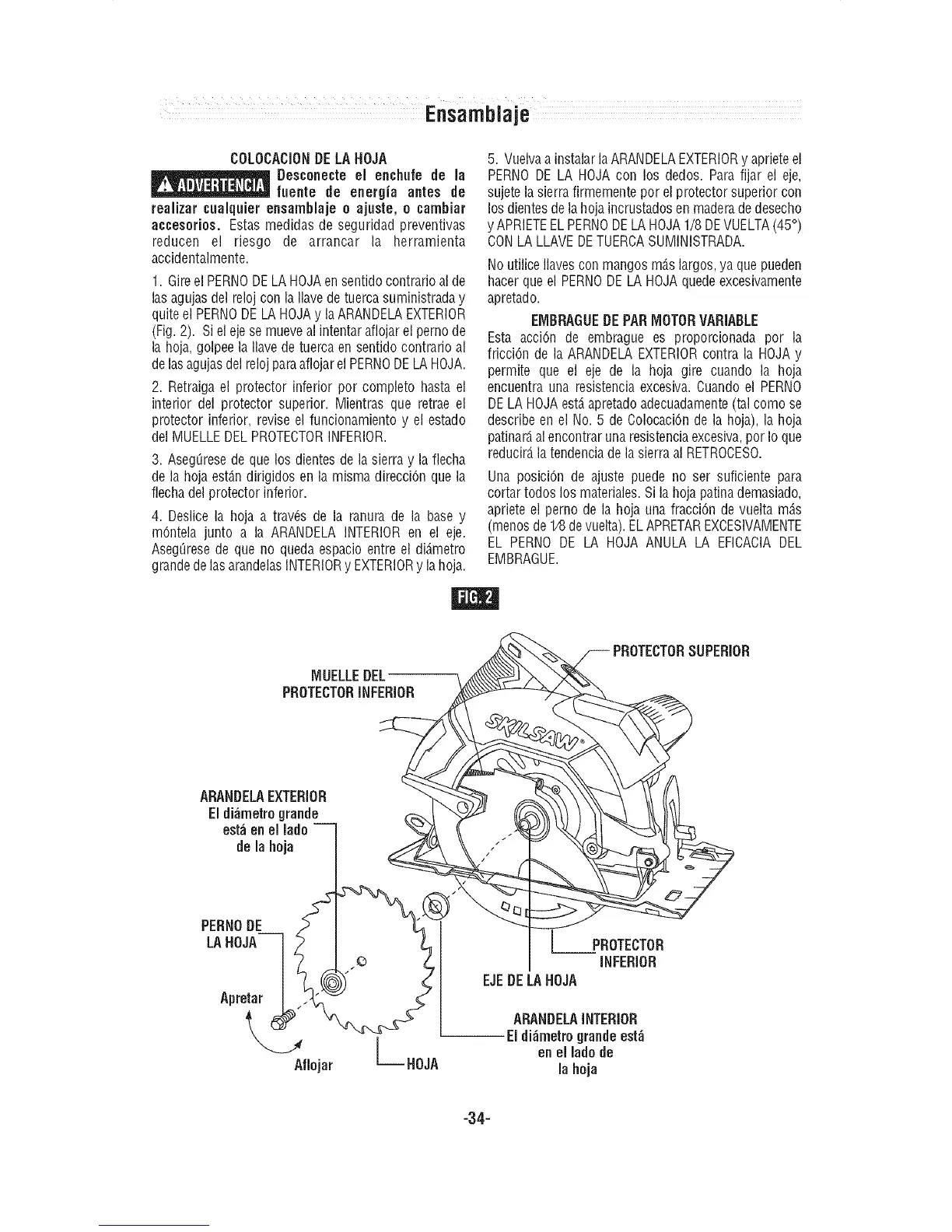

EnsambJaje
COLOCACIONDE LAHOJA
_ Desconecte el enchufe de la
fuente de energia antes de
realizar cualquier ensambiaje o ajuste, o cambiar
accesorios. Estas medidas de seguridad preventivas
reducen el riesgo de arrancar la herramienta
accidentalmente.
1. Gireel PERNODELA HOJAen sentido contrario al de
lasagujas del reloj con la Ilavede tuerca suministrada y
quite el PERNODE LA HOJAy la ARANDELAEXTERIOR
(Fig.2). Siel eje se mueveal intentar aflojar el pernode
la hoja.golpee la Ilavede tuerca en sentido contrario al
de lasagujasdel reloj paraaflojar el PERNODELA HOJA.
2. Retraiga el protector inferior por completo hasta el
interior del protector superior. Mientras que retrae el
protector inferior, revise el funcionamiento y el estado
del MUELLEDELPROTECTORINFERIOR.
3. AsegQresede que los dientes de la sierra y la flecha
de la hoja est_.ndirigidos en la misma direcci6n que la
flecha del protector inferior.
4. Deslice la hoja a trav6s de la ranura de la base y
m6ntela junto a la ARANDELA INTERIOR en el eje.
AsegQresede que no queda espacio entre el di_.metro
grandede las arandelasINTERIORy EXTERIORy la hoja.
5. Vuelvaa instalar la ARANDELAEXTERIORy apriete el
PERNODE LA HOJA con los dedos. Para fijar el eje.
sujete la sierra firmemente por el protector superior con
los dientesde lahoja incrustadosen maderade desecho
y APRIETEELPERNODELA HOJA1/8 DEVUELTA(45°)
CONLA LLAVEDETUERCASUMINISTRADA.
No utilice Ilavescon mangos m_s largos,ya que pueden
hacer que el PERNODE LA HOJA quedeexcesivamente
apretado.
EMBRAGUEDEPAR MOTORVARIABLE
Esta acciOn de embrague es proporcionada por la
fricciOn de la ARANDELA EXTERIORcontra la HOJAy
permite que el eje de la hoja gire cuando la hoja
encuentra una resistencia excesiva. Cuando el PERNO
DE LA HOJAest,.apretado adecuadamente(tal como se
describe en el No. 5 de ColocaciOnde la hoja), la hoja
patinar_,al encontrar una resistenciaexcesiva,por Io que
reducir_,la tendenciade la sierra al RETROCESO.
Una posiciOn de ajuste puede no ser suficiente para
cortar todos los materiales.Si la hojapatina demasiado,
apriete el perno de la hoja una fracciOn de vuelta m_.s
(menosde 1/8devuelta). ELAPRETAREXCESIVAMENTE
EL PERNO DE LA HOJA ANULA LA EFICACIA DEL
EMBRAGUE.
MUELLEDEL--
PROTECTORiNFERiOR
ARANDELAEXTERIOR
El all,metrogrands
est_enel lado
de la hoja
PERNODE
LAHOJA----]
Apre]_
Aflojar
EJEDELAHOJA
PROTECTOR
INFERIOR
Jm
HOJA
ARANDELA iNTERiOR
--El di_metrogrands est_
en el lado de
la hoja
