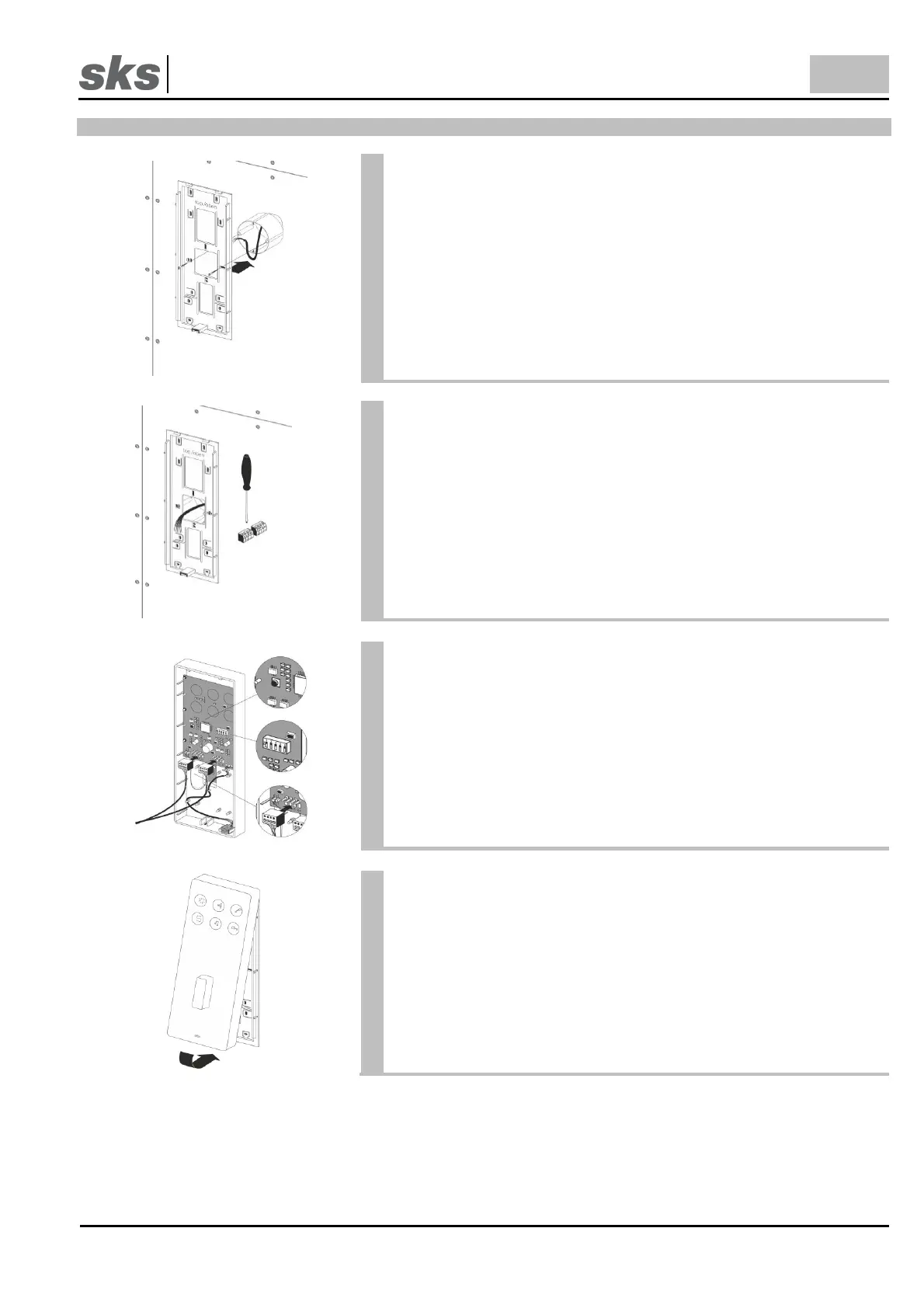

3.2 Montage auf Unterputzdose oder Hohlwanddose
Vor dem befestigen des Geräteträgers wird empfohlen eine
Unterputz- oder Hohlwanddose zu installieren um den Geräteträger
anschließend mit den Schrauben an der Unterputz- oder
Hohlwanddose zu befestigen. Benutzen Sie dazu die
Befestigungslöcher im mittleren Bereich des Geräteträgers.
Es wird empfohlen den Geräteträger zusätzlich mit Schrauben an
jeder der vier Ecken zu befestigen
Achten Sie bei der Befestigung des Geräteträgers auf das
Installationskabel!
Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an.
Die Anschlussklemmen finden Sie auf der Rückseite der
Innensprechstelle.
Die konfektionierten Anschlusskabel werden anschließend an der
Innensprechstelle angeschlossen.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
Planungshilfe oder den Verdrahtungsplan zur Hilfe.
Stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der
Rückseite der Innensprechstelle ein. Jede Adresse ist einem
Klingeltaster an der Türstation zugeordnet. Die SKS-Bus
Rufadressentabelle befindet sich im Anhang.
Beim Austausch der Sprechstelle ist unbedingt auf die
Einstellung des DIP-Schalters zu achten.
Stecken Sie anschließend die Anschlussklemmen auf die
Innensprechstelle auf.
Hängen Sie als nächstes die Innensprechstelle im oberen Bereich des
Geräteträgers ein.
Drücken Sie anschließend die Innensprechstelle auf den Geräteträger
bis diese hörbar einrastet.
