21
ZCT9050CE Rev. C (01/25)
Toepassing
Aambeeld met wrijvingsring
1. Voordat u een slagdop installeert, moet u de vooruit-/
achteruitpal in de middelste stand zetten om te
voorkomen dat het gereedschap per ongeluk start, of
moet u de accu verwijderen.
2. Lijn de vierkante dop uit met de vier platte kanten aan
het eind van het aambeeld.
3. Duw de dop helemaal over de wrijvingsring.
4. Om de slagdop te verwijderen, pakt u de dop stevig
vast en schuift u deze van het aambeeld af.
Dit type aambeeld is geschikt voor het regelmatig verwisselen
van doppen, zoals in een garage.
Aambeeld met pen
1. Voordat u een slagdop installeert, moet u de vooruit-/
achteruitpal in de middelste stand zetten om te
voorkomen dat het gereedschap per ongeluk start, of
moet u de accu verwijderen.
2. Lijn het gat in de dop uit met de pen op het aambeeld.
3. Lijn de vierkanten uit en duw de dop op het aambeeld
totdat de pen in het gat van de dop zit.
4. Om de slagdop te verwijderen, duwt u de pen met een
puntig voorwerp door het gat. Schuif dan de slagdop
van het aambeeld af.
Dit soort aambeeld is geschikt voor industrieel gebruik, zoals
aan een lopende band.
Gebruik van de snelheidsinstelknop
De snelheidsinstelknop wordt gebruikt om de snelheid
van de beitel, de slagsnelheid en het uitgangskoppel te
regelen.

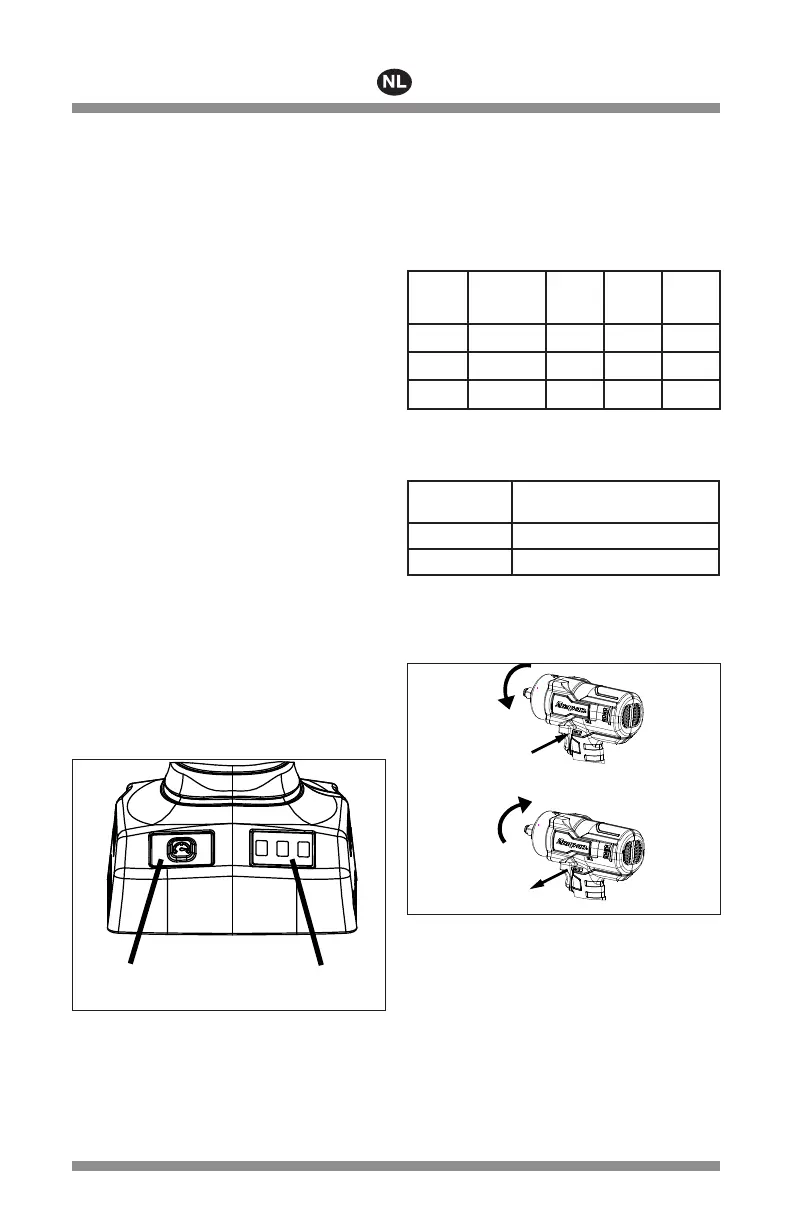

Afbeelding 2: Snelheidsinstelknop
De toerentallen voor rotatie linksom (CCW) en rechtsom
(CW) kunnen afzonderlijk ingesteld worden. Zo kunt u
bevestigingsmateriaal op vol toerental verwijderen en dit
weer installeren met betere beheersing bij een lager
toerental.
1. Druk de bedieningsknop in en laat hem los om het
gereedschap in te schakelen. De op dat moment
geselecteerde snelheid wordt weergegeven volgens
onderstaand snelheidsselectieschema.
2. Druk op de snelheidsinstelknop om door de drie (3)
snelheidsstanden te lopen. Als het lampje voor de
gewenste snelheidsinstelling brandt, kunt u het
gereedschap gaan gebruiken.
INSTEL-
LING
SNELHEIDS-
SELECTIE
WEERGAVE
SNEL-
HEID
SLA-
GEN/
MIN
KOPPEL
% *
1
0-870 0-560 0-25%
2
0-1300 0-1150 0-50%
3
0-2000 0-2300 0-100%
* Effect op koppel % verkregen met 1-1/4 inch
zeskantbout. Gebruik altijd een momentsleutel om het
koppel te controleren.
KLEUR
LAMPJE
RICHTING
Groen Linksom
Rood Rechtsom
Vooruit-/achteruitknop
De vooruit/achteruitknop bepaalt de draairichting van het
aambeeld: rechtsom of linksom.
A
B
Afbeelding 3: Vooruit-/achteruitknop
A – Druk de knop in voor achteruit of linksom
draaien.
B – Laat de knop los voor vooruit of rechtsom
draaien.
De draairichting van het aambeeld veranderen:
1. Zorg dat de moeraanzetter stilstaat en niet werkt.
2. De stand van de vooruit-/achteruitknop bepaalt de
draairichting van het aambeeld. De knopstanden,
wanneer het gereedschap zoals hierboven
weergegeven wordt vastgehouden, zijn:
